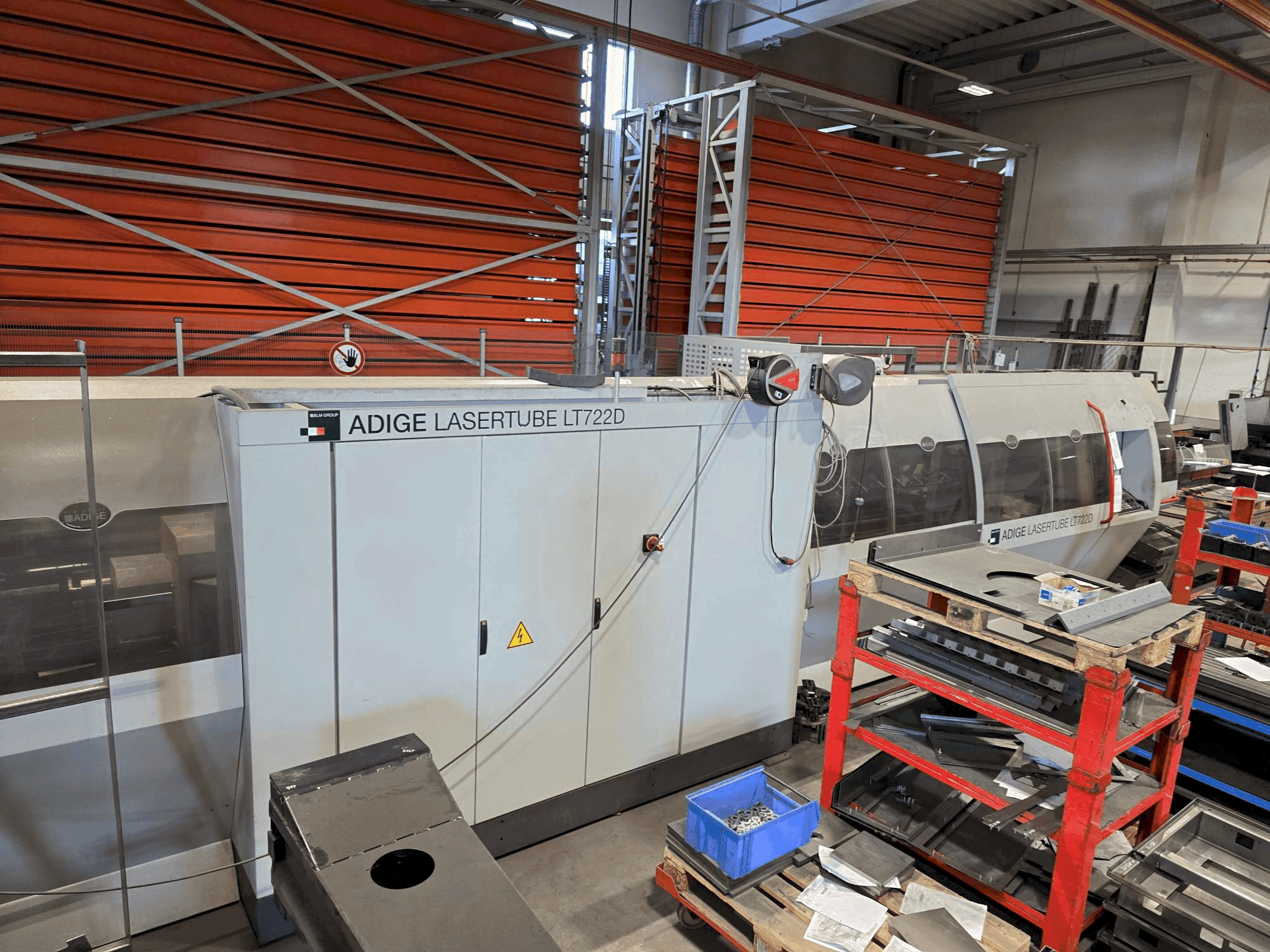

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Sorgente laser co2 semi-sigillata e raffreddata a diffusione rofin dc 025 compact. Potenza nominale: 2500 w.

• Modulo principale del sistema di scarico automatico con supporto controllato a 1 asse CNC per il tubo da lavorare.

• Scarico controllato da programma

• Modulo di estensione del sistema di scarico automatico per pezzi di lunghezza fino a 4500 mm

• Smistamento dei pezzi buoni davanti (lato banco) e dietro (lato caricatore)

• Smistamento dei pezzi tagliati e degli sfridi in una cassetta

• Adatto alla lavorazione di profili aperti (profili piatti, a L, a C e a U)

• Dispositivi meccanici e modifiche di processo specifici per i profili aperti

• Adatto alla lavorazione di tubi in acciaio dolce o acciaio inox

• Dimensioni del tubo tondo: Ø 12-140 mm

• Dimensioni del tubo quadrato: 12 x 12 mm fino a 120 x 120 mm

• Dimensioni tubo rettangolare/ovale piatto: lato 10 mm fino a max 140 mm

• Massima differenza di lato per tubi rettangolari/ovali piatti: 110 mm

• Involucro del pezzo: inscritto in un cerchio di Ø 170 mm

• Peso massimo del tubo: 15 kg/m; massimo 100 kg totali

• Caratteristiche dell'attrezzatura e del dispositivo di scarico

  • Attrezzatura per un caricatore di fasci da 6,5 m per tubi con superfici sensibili: Rivestimento in gomma delle catene per l'alimentazione del materiale. Rivestimento in plastica delle parti di carico e di contenimento dei tubi fino alla separazione.

  • Modulo principale del dispositivo di scarico automatico, con: Supporto a 1 asse CNC controllato per il tubo da lavorare. Scarico controllato da programma.

  • Modulo di estensione del dispositivo di scarico automatico per lunghezze parziali fino a 4.500 mm, con: Smistamento dei pezzi buoni: Anteriore (lato console), da 250 mm a 4.500 mm. Posteriormente (lato caricatore) fino a 4.000 mm. Cernita delle estremità del raccolto e dei residui di lunghezza inferiore a 250 mm in una cassetta.

  Specifiche dei tubi

  • Tubi rotondi: Diametro da $12 mm}$ a $140 mm}$.

  • Tubi quadrati: $12 x 12 mm}$ fino a $120 x 120 mm}$.

  • Tubi ovali rettangolari/piatti: lato ${10 mm}$ fino a un massimo di ${text{140 mm}$. Differenza massima tra i lati: $testo{110 mm}$. Devono essere inscrivibili in un cerchio di diametro pari a $testo{170 mm}$.

  • Peso massimo del tubo: ${text{15 kg/m}$ (100 kg totali massimi).

Dotazione aggiuntiva

• Supporto universale per testa di taglio PRECITEC AK-HP per il controllo della distanza senza contatto.

• Sensore di distanza capacitivo con parte in ceramica rinforzata

• Resistenza alla pressione fino a 25 bar

• Raffreddamento misto (acqua e aria secca) per il portalenti/area superiore della lente

• Raffreddamento ad aria secca della parte in ceramica e dell'ugello

• Caricatore automatico di fasci di tubi per lunghezze iniziali comprese tra 3200 e 6500 mm

• Possibilità di carico con carroponte

• Attrezzatura speciale del caricatore per tubi quadrati, rettangolari e ovali piatti

• Separazione dei tubi con stazione di misurazione della lunghezza

• Attrezzatura per un caricatore di fasci da 6500 mm per tubi con superfici sensibili

• Software di nesting Artube incluso
