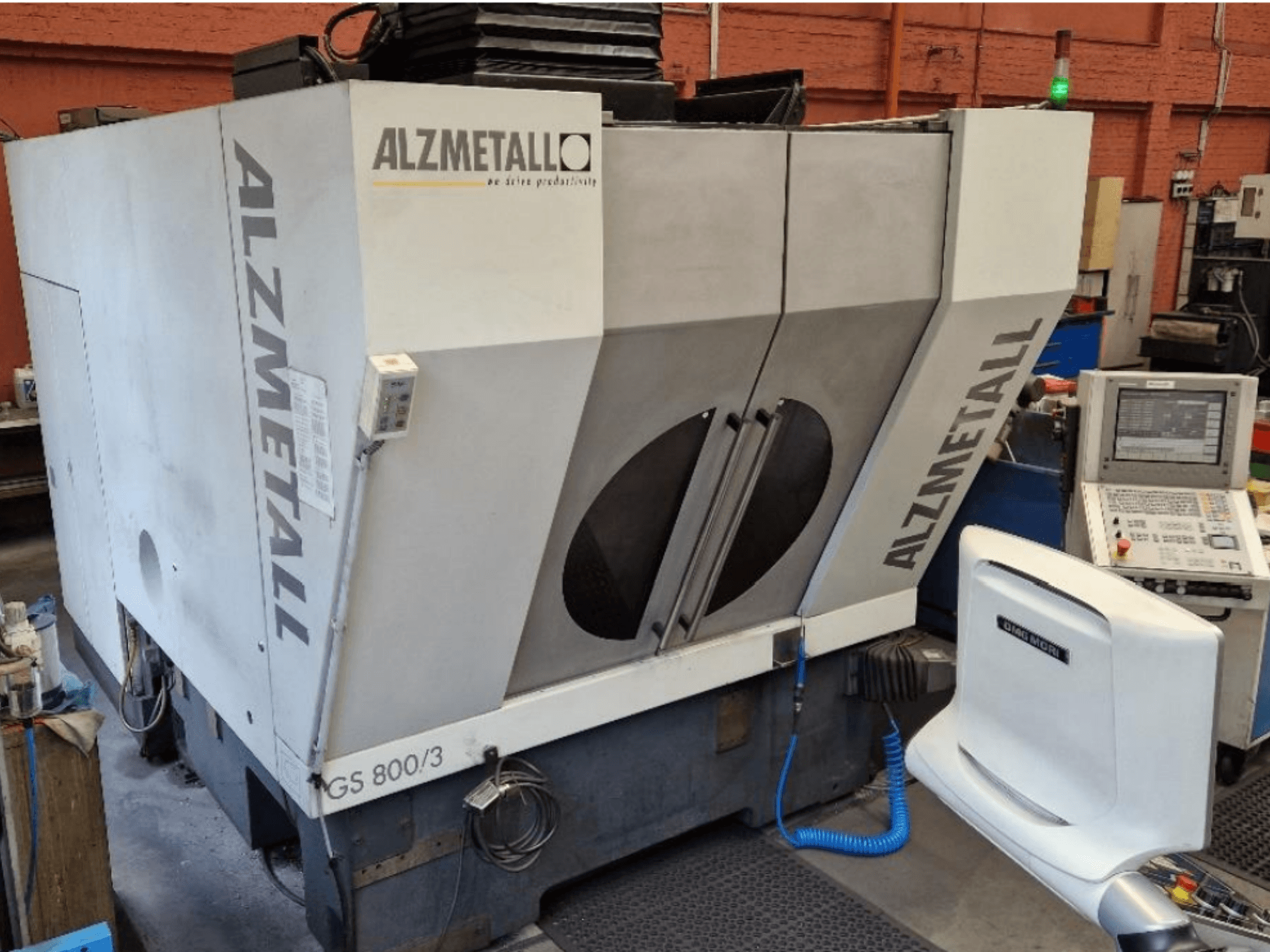

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Distanza tra mandrino e tavola rigida: 150 – 650 mm

- Scanalature a T del piano: 9 scanalature a T secondo DIN 650 in direzione X, 14 con larghezza H12, passo di 100 mm, 14 scanalature di allineamento centrale H7, piano abbassato di 80 mm

- Tipo di mandrino: mandrino a motore ad alta frequenza raffreddato ad acqua con cuscinetti ibridi e lubrificazione olio-aria

- Cono del mandrino: HSK-A63 secondo DIN 69893 -

- Coppia massima: 139 Nm con ciclo di lavoro del 25% - Caratteristiche del mandrino: mandrino nuovo nel 2025, compensazione della dilatazione termica, tenuta ad aria, soffiaggio d’aria attraverso il centro del mandrino

- Avanzamento rapido (X/Y/Z): 45 m/min

- Accelerazione massima (X/Y/Z): 10 m/s²

- Forza di avanzamento massima (X/Y/Z): 10 kN con ciclo di lavoro del 40%

- Sistemi di misura: doppio sistema di misura lineare diretto per X/Y, sistema di misura lineare diretto per Z

- Precisione di posizionamento (Tp): 0,007 mm secondo DIN ISO 230-2

- Magazzino utensili: magazzino a catena con 33 posizioni utensili

- Sistema di cambio utensili: sistema pick-up

- Diametro massimo dell’utensile: 90 mm (configurazione completa) / 130 mm (con posizioni adiacenti libere)

- Lunghezza massima dell’utensile: 300 mm

- Peso massimo dell'utensile: 10 kg

- Peso totale massimo degli utensili: 160 kg

- Tempo di cambio utensile: circa 2 secondi

- Tempo tra un pezzo e l’altro: circa 6 secondi

- Tensione di esercizio: 3x 400 V

- Frequenza di rete: 50 Hz

- Corrente nominale totale: 55 A

- Fusibili di alimentazione di rete: 63 A gG - Pressione di alimentazione richiesta: min. 6 bar

- Sistema di rete richiesto: rete TN

- Dimensioni di trasporto: circa 2.250 mm (L) x 4.760 mm (P) x 2.800 mm (A)

- Dotazioni e caratteristiche aggiuntive:

- Sonda di misura 3D HEIDENHAIN TS 640 con trasmissione a infrarossi

- Misurazione automatica degli utensili HEIDENHAIN TT 140

- Volantino elettronico HR 410

- Copertura automatica del tetto a serranda avvolgibile

- Trasportatore di trucioli a nastro raschiatore (per trucioli metallici corti fino a 80 mm di lunghezza)

- Involucro perimetrale in lamiera d’acciaio

- Rivestimento interno in acciaio inossidabile dell'area di lavorazione

- Illuminazione dell'area di lavoro - Porta scorrevole orizzontale con chiusura elettrica e bloccaggio meccanico

- Raffreddamento dell'armadio di comando

- Componenti mancanti/esclusi: il serbatoio del refrigerante NON è incluso (nessun serbatoio del refrigerante, nessuna pompa, nessun tubo flessibile per il lavaggio dei trucioli)
