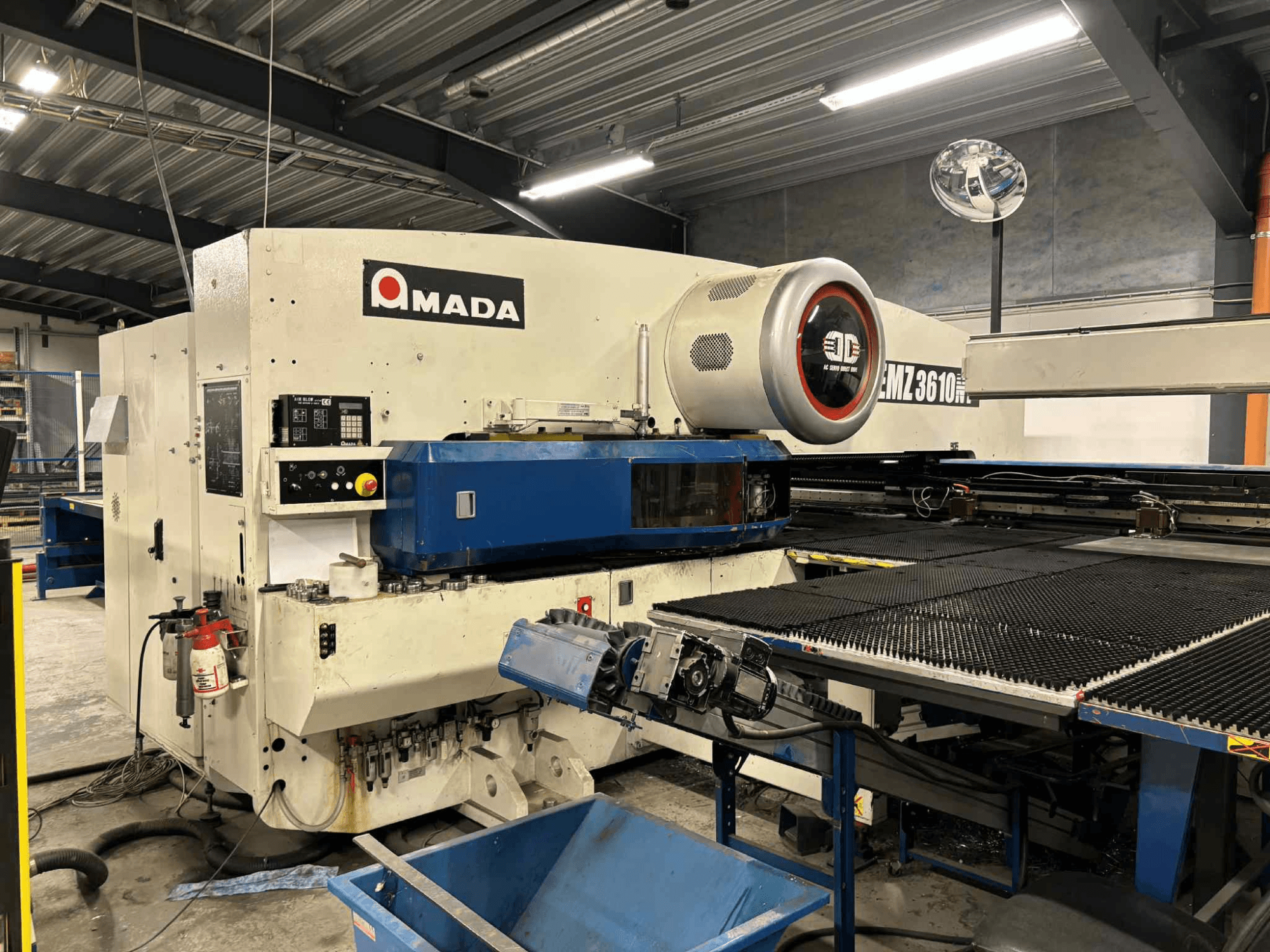

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Area di lavoro con riposizionamento: 5000 x 1525 mm

• Spessore massimo della lamiera: 4,5 mm (acciaio dolce)

• Velocità di avanzamento X/Y: 100 / 80 m/min (128 m/min simultanei)

• Tolleranza di posizionamento: +/- 0,1 mm

• Stazioni della torretta Z: 45

• Stazioni AutoIndex: 4 (2 x B, 2 x C)

• Velocità di avanzamento della torretta: 30 1/min

• Numero massimo di colpi: 1000/min

• Telaio della macchina: Telaio a ponte

• Azionamento di punzonatura: Azionamento doppio servo-elettrico

• Azionamenti (torretta + tavola): Motori AC-Servo

• Morsetti: Pneumatico

• Connessione elettrica: 400V / 50Hz

• Consumo elettrico: 1 kW - 7 kW

• Consumo d'aria (macchina): 250 l/min

• Consumo d'aria (Air Jet Vakuum): 250 l/min

Dotazione aggiuntiva

• Unità di carico: Caricatore L III 300

  • Dimensioni della lastra min.: 1000 x 300 mm

  • Dimensione massima della lastra: 3000 x 1500 mm

  • Spessore del materiale: 0,5 - 8,0 mm

  • Peso massimo di carico: 300 kg

  • Altezza massima della pila: 300 mm

  • Peso massimo del pallet: 4000 kg (2x2000 kg)

  • Velocità di avanzamento massima (traslazione): 70 m/min

  • Numero di ventose: 34 pezzi

  • Controllo del doppio foglio: Sì, con rilevatore di spessore del foglio

  • Consumo d'aria: 510 l/min, pressione di ingresso 6 bar

  • Collegamento elettrico: 400V

• Unità di scarico con dispositivo di rimozione dei pezzi: PR 3 UL 300 P

  • Dimensioni dei pezzi min./max.: 150 x 150 mm / 2500 x 1000 mm

  • Spessore della lamiera: 0,5 - 3,0 mm (4 mm per EM-Serie)

  • Peso massimo del pezzo: 50 kg

  • Dimensioni del tavolo di stoccaggio: 3400 x 1400 mm

  • Dimensione massima del pezzo per le pinze di scarico: 3000 x 1500 mm

  • Altezza massima pila tavolo scheletrato: 450 mm

  • Peso massimo del tavolo scheletrato: 2000 kg

  • Altezza max. pila tavolo di stoccaggio: 450 mm

  • Peso massimo del tavolo di stoccaggio: 4000 kg

  • Velocità di avanzamento massima in direzione X/Y: 180 / 90 m/min

  • Consumo d'aria: 1000 l/min, pressione di ingresso 6 bar

  • Collegamento elettrico: 400V
