AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

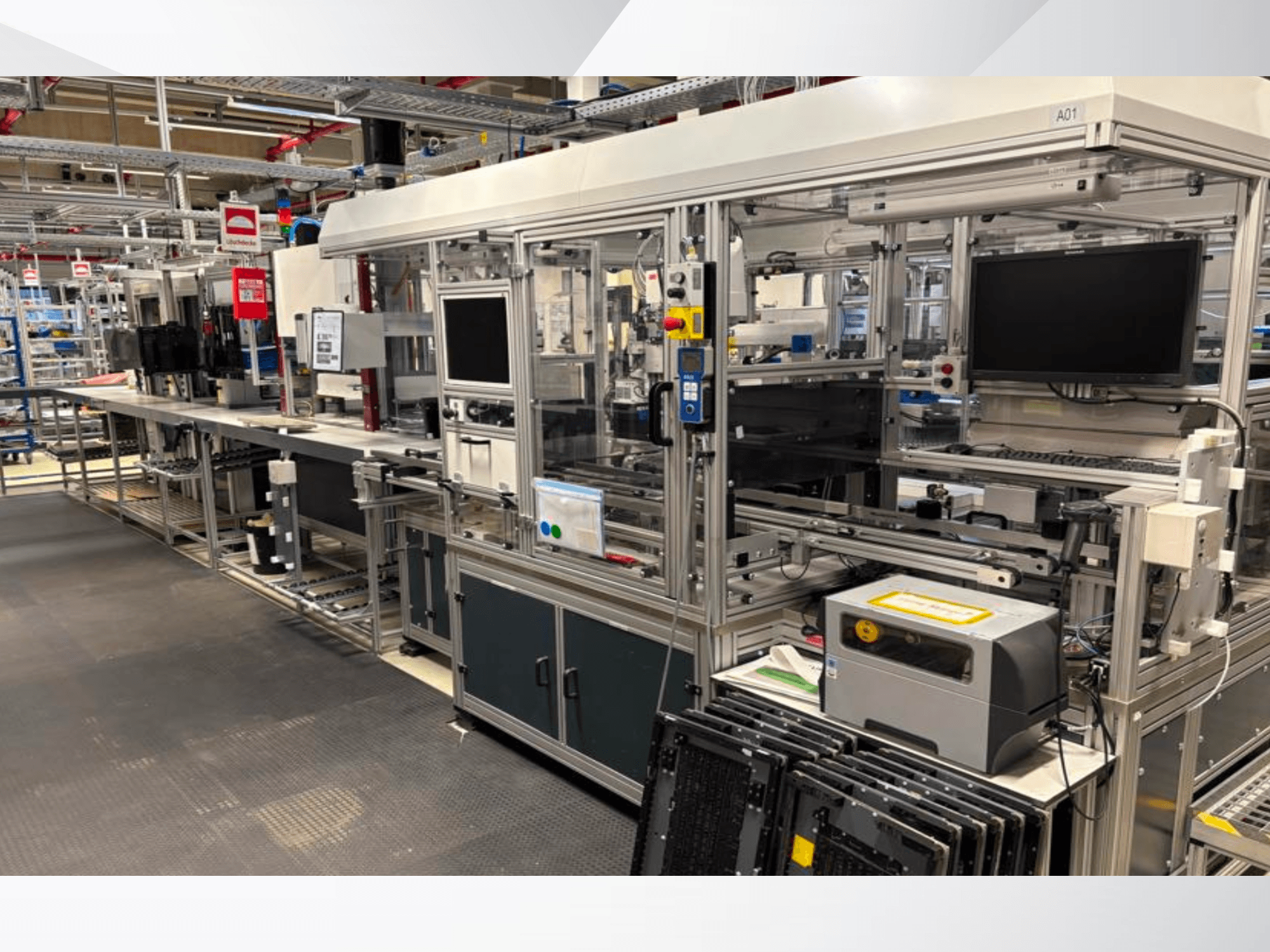

Sono disponibili 40 unità del sistema Jupiter (considerate nel loro insieme): l'automazione della saldatura comprende il sistema di controllo a portale XYZ, il controllo della saldatura, il monitoraggio della saldatura, il sistema di visione e la connettività dati. Le unità di raffreddamento non sono incluse.

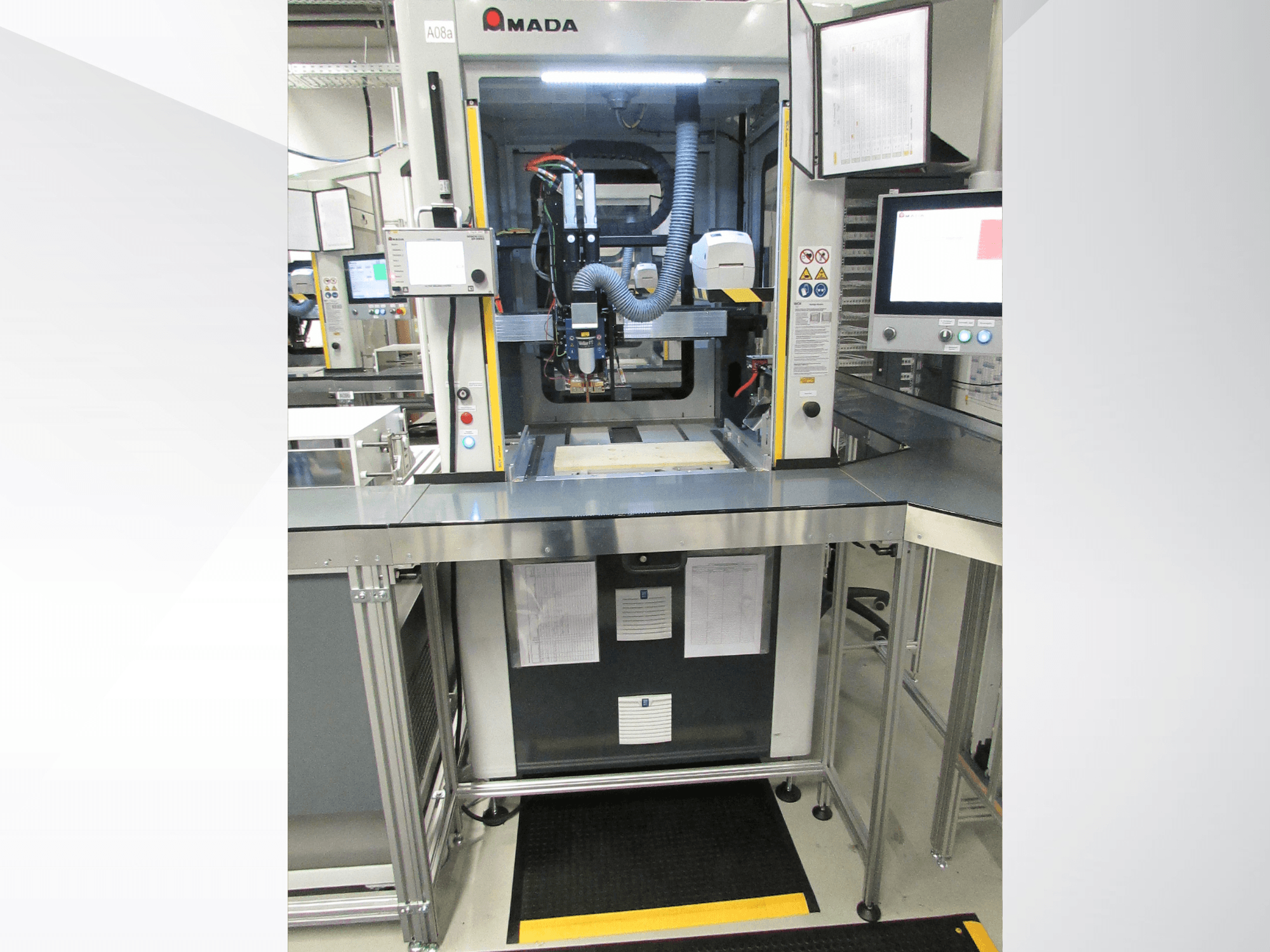

Saldatrice AMADA Jupiter Advanced Battery Pack (2021)

Informazioni generali

• Modello: Saldatrice Jupiter Advanced Battery Pack

• Condizioni: Ottime / Ben mantenuta

• Dimensioni della macchina: 1.200 × 1.200 × 2.300 mm

• Sistema controllato da PLC

• Controllore di saldatura ISQ / MNC

Tipo di macchina

• Sistema automatizzato di saldatura a micro-resistenza

• Sistema di saldatura per pacchi batteria / moduli batteria

Tecnologia di saldatura

• Saldatura a micro-resistenza

• Frequenza: 10 kHz

Area di lavoro

• Area di lavoro: 624 × 550 mm

• Area di saldatura (max.): 540 × 450 mm

• Area di visione (max.): 540 × 450 mm

Prestazioni

• Tempo di ciclo di saldatura: 1,8 sec (da punto di saldatura a punto di saldatura)

• Tempo di ispezione visiva: 1,2 sec (da punto di visione a punto di visione)

• Ore di funzionamento: intervallo compreso tra 5.000 e 40.000 h

Dati elettrici

• Alimentazione: 400 V CA

• Fusibile principale: 40 A

• Consumo energetico: 2 kVA

Pneumatica

• Requisiti aria compressa: aria pulita e secca a 6 bar

Equipaggiamento opzionale, non incluso

• Sistema di carico robot

• Sistema di visione

• Database SQL Tracciabilità

• Supporti per elettrodi

• Elettrodi di ricambio

Sistema di caricamento robotico opzionale

Informazioni generali

• Applicazione: Caricamento/scaricamento automatico di pacchi batteria

• Integrazione: Sistema di saldatura AMADA Jupiter

• Macchina di carico robotizzata 25

Attrezzatura

• Movimentazione automatica dei pezzi

• Ispezione visiva integrata

• Processo di saldatura integrato

Opzionale: 3x ASIC Robotics Steckautomat V (2022), prezzo su richiesta

Informazioni generali

• Produttore: ASIC Robotics AG

Applicazione

• Inserimento / assemblaggio automatico di celle di batteria

• Adatto per celle 18650

• Adatto per celle 21700

Tipi di supporti per celle compatibili

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Prestazioni

• 1 × 4 celle contemporaneamente: circa 1,0 sec/cella

• 2 × 2 celle contemporaneamente: circa 1,0 sec/cella

• 4 × 1 cella: circa 1,3 sec/cella

• Rendimento tecnico: 95%

Dati elettrici

• Tensione: 3 × 400 / 230 V CA

• Frequenza: 50 Hz

• Protezione fusibile: 25 A

• Cavo di alimentazione: 6 mm²

Pneumatica

• Pressione di esercizio: 6–10 bar

• Attacco aria: attacco a innesto Ø14

• Qualità dell'aria: Secca e priva di olio

Dimensioni

• Altezza della macchina ASIC Roboter incl. torre di segnalazione: 2.720 mm

Peso

• Circa 2.100 kg

Condizioni ambientali

• Temperatura ambiente: da +5 °C a +40 °C

• Umidità relativa: 45–85% senza condensa

Emissioni acustiche

• Livello di rumore medio: 75 dB(A)
