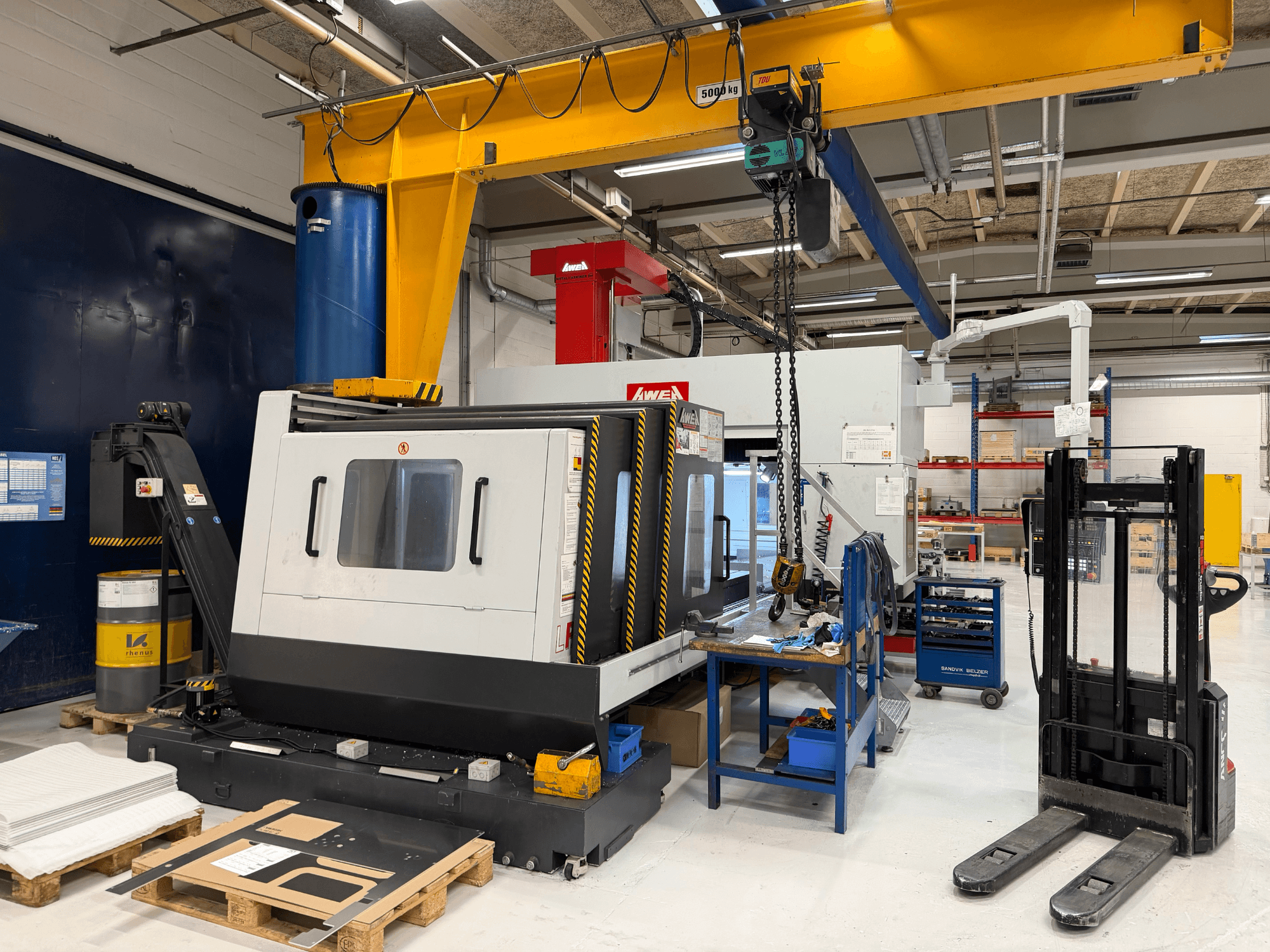

Questa fresatrice a portale a 4 assi AWEA LP3016YF è stata prodotta nel 2021. È caratterizzata da una notevole area di lavoro di 3216 x 1500 mm e da un peso massimo del pezzo di 10.000 kg. La macchina è dotata di un controllo CNC FANUC 31iM-F e include un cambio utensili a 32 posizioni. Se desiderate ottenere capacità di fresatura di alta qualità, prendete in considerazione la macchina AWEA LP3016YF che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: AWEA
- anno: 2021
- MODELLO: LP3016YF
- tipo di applicazione: Fresatura
- Località: Danimarca
- tipo di macchina: Fresatrice Gantry
- marca unità di controllo: FANUC
Informazioni tecniche - AWEA LP3016YF
Unità di controllo
- Marca del controllo: FANUC
- Modello del controllo: 31iM-F CNC with 10.4" LCD
Dimensioni
- Altezza macchina: 4100 mm
- Lunghezza macchina: 8700 mm
- Peso macchina: 29000 kg
- Larghezza della macchina: 4660 mm
Movimento
- Numero di assi: 4
- Corsa asse X: 3000 mm
- Corsa asse Y: 1600 mm
- Corsa asse Z: 760 mm
Specifiche tecniche
- Peso utensile max: 20 kg
- Potenza mandrino: 26 kW
- Velocità mandrino: 8000 RPM
Informazioni aggiuntive
Piano di lavoro: 3216 x 1.500 mm
Peso massimo del pezzo: 10.000 kg
Distanza tra piano e naso del mandrino: 200-960 mm
Distanza tra le colonne: 2.300 mm
Attacco mandrino: MAS BBT50
Traslazione rapida (X/Y/Z): 20 m/min (15 m/min)
Avanzamento (X/Y/Z): 1-10.000 mm/min
Cambio utensile: A braccio, 32 posizioni
Diametro massimo dell'utensile: Ø127 mm
Diametro massimo dell'utensile con tasche adiacenti libere: Ø215 mm
Lunghezza massima dell'utensile: 400 mm
Dotazione aggiuntiva
Incapsulamento completo della macchina con tetto (a norma CE)
Raffreddamento e gestione termica:
Sistema di raffreddamento ad alta pressione da 20 bar con filtri
Pompe a bassa pressione (Grundfos/Walrus)
Sistema di raffreddamento dell'olio del mandrino / radiatore dell'olio
Sistema di raffreddamento, scarico del mandrino, scambiatore di calore nell'armadio elettrico
Movimentazione dei trucioli:
Trasportatore di trucioli a doppia coclea lungo la tavola
Trasportatore di trucioli a catena in direzione Y, situato a un'estremità
Sondaggio:
Sistema di sonda pezzo 3D Renishaw
Sonda Renishaw TS 27R per il presetting degli utensili
Illuminazione: Illuminazione macchina a doppio LED e spot LED
Pacchetto utensili: 20 pezzi di portautensili BBT50, inclusi 32 pezzi di bulloni di serraggio (raffreddamento passante)
Alimentazione: 3x400V 50Hz trasformatore CE
Base/accessori: Scarpa macchina in acciaio
Opzione F (testa angolare e automazione):
Testa angolare a 90° con asse C automatico indicizzato a 5°.
Cambio automatico della testa verticale; la testa è conservata in una scatola sul portale della macchina
Magazzino della testa angolare a scomparsa
Cambio ATC in posizione orizzontale e verticale
Numero di giri massimo della testa angolare: 3.000 giri/min.
Potenziamento della corsa trasversale: Y = 1.900 mm (con opzione F)
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
