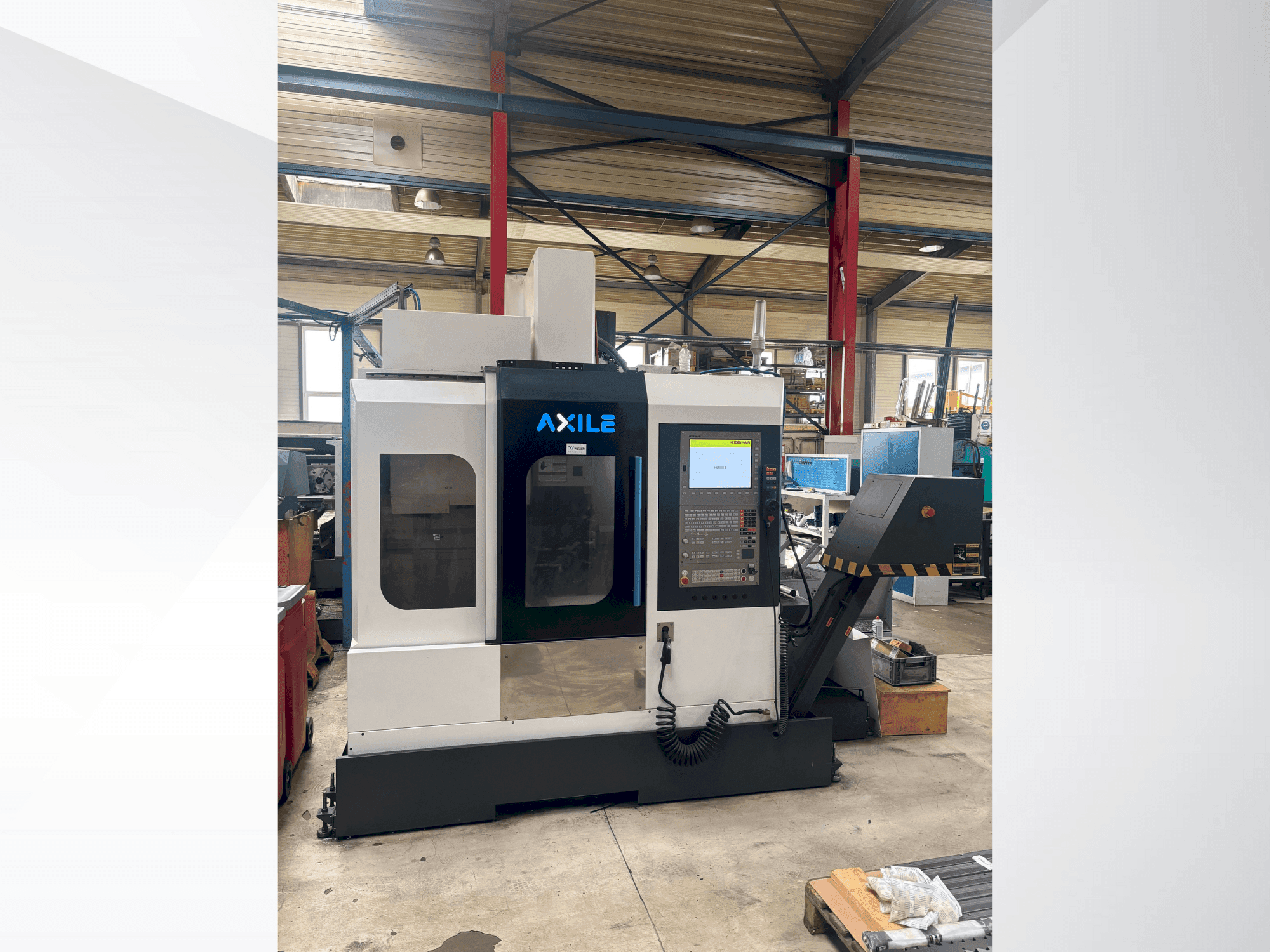

AXILE - V4AT-MIL-AXI-2019-00001

Dotazione supplementare

• - Scanalature a T: 16 × 100 mm (4 pezzi)
• - Velocità: Standard: 12000 rpm /Opzionale: 18000 rpm o 24000 rpm
• - Potenza del motore: Heidenhain: 10/12,5 kW /Siemens: 10,5/15,8 kW /Fanuc: 11/15 kW/ Opzionale: 20 kW
• - Controllo della precisione assiale (AAC) / Supervisione delle vibrazioni del mandrino (SVS) / Controllo del posizionamento della punta dell'utensile (TPC)
• - Standard: 30 o 32 utensili/ Opzionale: 40 utensili
• - Portautensili: BT / CAT / DIN 40 / HSK 63 /Tempo di cambio (da utensile a utensile): 1,55 s (50 Hz) / 1,31 s (60 Hz)
• - Max. Dimensioni dell'utensile: Diametro: Ø75 mm (Ø125 mm con scomparto vicino vuoto) / Lunghezza: 300 mm / Peso: 7 kg
• - Cambio utensile (ATC) Tipo: Cambio braccio
• - Mandrino in linea ISO40 (12000 giri/min, con funzione CTS) / Radiatore olio mandrino / Cambio utensili a braccio (30/32 utensili)
• - Serbatoio refrigerante (20 bar) / Trasportatore trucioli raschiatore / Encoder lineare per tutti e 3 gli assi / Dispositivo di controlavaggio / Pistola di lavaggio / Scambiatore di calore / 4° asse predisposto (circuito di commutazione)

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Tavolo: dimensioni: 770 × 410 mm / altezza: 820 mm / carico massimo 400 kg. Carico: 400 kg
  • - Precisione: precisione di ripetizione (x/y/z): ±0,01 mm / precisione di posizionamento: 0,01 mm su 300 mm / velocità di avanzamento (traslazione rapida): 36 m/min (x/y/z)
  • - Guide: guide lineari (sfera da 35 mm) x: 300 mm di distanza/ y: 620 mm /distanza z: 400 mm/ distanza
  • - Azionamento degli assi: viti a ricircolo di sfere: Ø32 × p12 × c3 (per x, y, z)
  • - Peso massimo peso del carico: 160 kg (standard) / 200 kg (opzionale)
  • - Superficie del pavimento: 3195 × 1910 mm
  • - Dal centro del mandrino alla protezione dell'asse z: 475 mm/ naso del mandrino alla tavola: 100-550 mm
