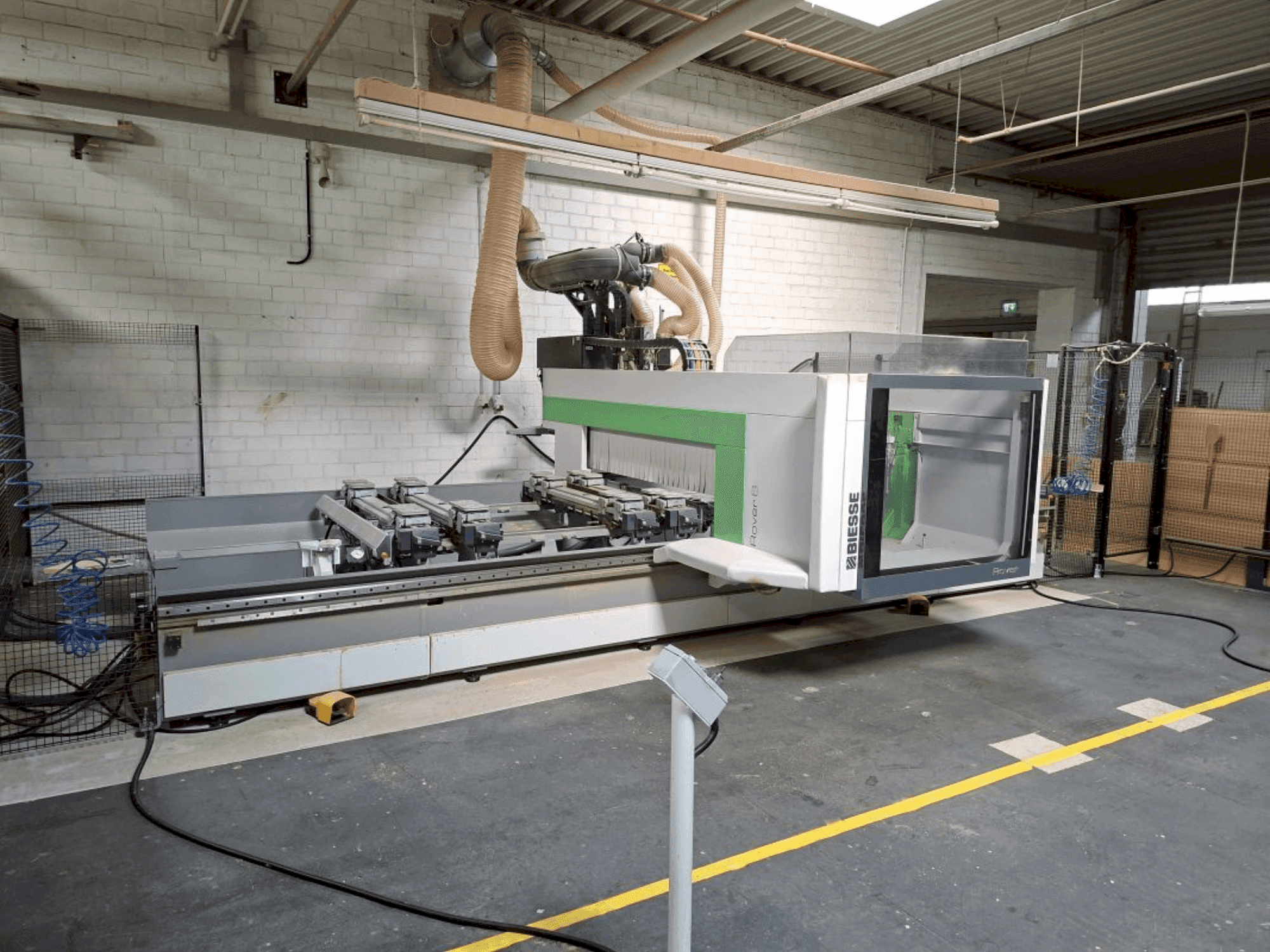

BIESSE - Rover B 1650DE-CNC-BIE-2015-00001

Dotazione supplementare

• Unità di copiatura HSK F63 autoportante per la fresatura a profondità costante, diametro utensile 62 mm
• Funziona in ambiente Windows
• Funziona in ambiente Windows
• Funziona in ambiente Windows
• Funziona in ambiente Windows

Vantaggi della macchina

Vantaggi tecnici della macchina

• Z = 200 mm con moduli h = 74 mm // z = 245 mm con moduli h = 29 mm
• 1650 mm con spessore fino a 60 mm su moduli h = 74 mm // 1600 mm con spessore oltre 60 mm su moduli h = 74 mm
• Supporti pezzo: 8 supporti pezzo ats, 32 supporti modulo
• Sistema pneumatico: divisione in 2 aree di lavoro in x
• Arresto della fila posteriore: corsa 140 mm
• Arresto della fila centrale: posizionato a 820 mm, corsa 140 mm
• Arresto della fila anteriore: posizionato a 1460 mm, corsa 140 mm
• 4 arresti laterali con corsa di 140 mm (2 a sinistra + 2 a destra)
• 2 arresti laterali supplementari con corsa di 140 mm (1 a sinistra + 1 a destra)
• 4 arresti centrali rimovibili con corsa di 140 mm (2 a sinistra + 2 a destra)

Informazioni extra

Utensili Unità di lavorazione: 5 assi interpolanti, 13 kW, con adattatore HSK F63, raffreddato a liquido Velocità: max 20000 giri/min. Asse C: Rotazione continua di 360°, velocità 12,4 rpm Asse B: Asse di posizione +/- 100°, velocità di rotazione 12,4 giri/min. Testa di foratura: BH 29 L con lubrificazione automatica 16 mandrini di foratura verticali, 12 in X e 4 in Y 6 mandrini di foratura orizzontali, a doppia uscita 1 sega per scanalature in direzione X, diametro 120 mm, profondità massima di taglio 25 mm Velocità di foratura regolabile fino a 6000 giri/min. Magazzino utensili: Magazzino a revolver con 16 slot, installato sull'unità X Pompa del vuoto: 300 m3/h con camma Nastro trasportatore trucioli: integrato nel basamento della macchina per le misure 1650 e 1950
