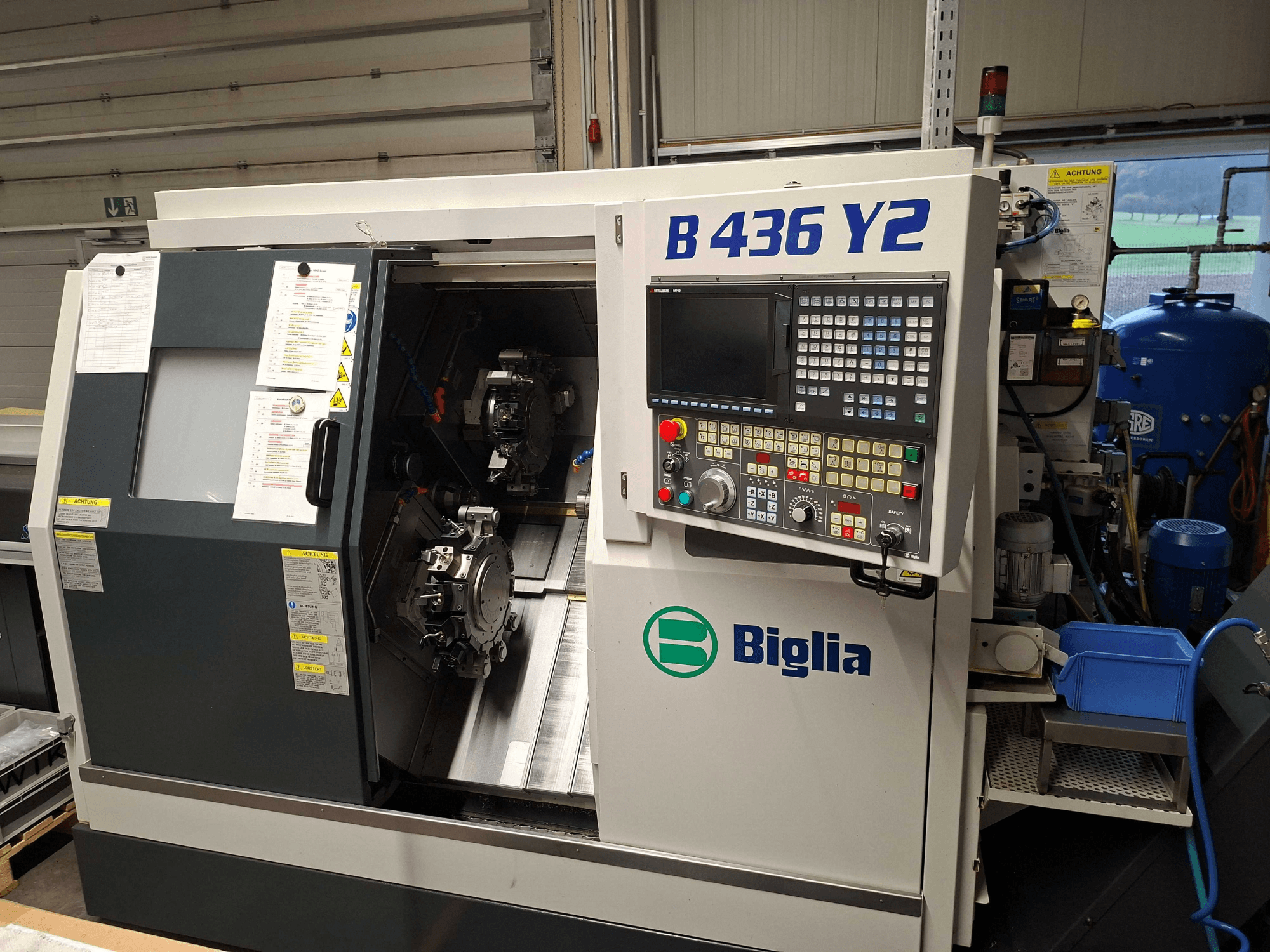

Biglia - B.436-Y2 AT-TUR-BIG-2016-00001

• Diametro massimo della barra: 36 mm

• Tubo di puntamento: 37,5 mm

• Naso del mandrino: 115 mm

• Tubo di trazione: 46 mm

• Potenza continua del motore: 7,5 kW

• Potenza continua disponibile a partire da: 1700 giri/min

• Coppia massima: 62 Nm

• Area di spinta del cilindro: 75 cm²

• Corsa del cilindro (max.) per il bloccaggio: 26 mm

• Slitta longitudinale (asse Z1)

  • Corsa massima: 300 mm

  • Diametro/passo della vite a ricircolo di sfere: 25/10 mm

  • Traslazione rapida massima: 30 m/min

• Slitta trasversale (asse X1)

  • Corsa massima: 85 mm

  • Diametro/passo della vite a ricircolo di sfere: 25/5 mm

  • Traslazione rapida massima: 15 m/min

• Slitta verticale (asse Y1)

  • Corsa massima: 50 (+25/-25) mm

  • Diametro/passo della vite a ricircolo di sfere: 25/5 mm

  • Traslazione rapida massima: 15 m/min

• Slitta longitudinale (asse Z2)

  • Corsa massima: 300 mm

  • Diametro/passo della vite a ricircolo di sfere: 25/10 mm

  • Traslazione rapida massima: 30 m/min

• Slitta trasversale (asse X2)

  • Corsa massima: 85 mm

  • Diametro/passo della vite a ricircolo di sfere: 25/5 mm

  • Traslazione rapida massima: 15 m/min

• Slitta verticale (asse Y2)

  • Corsa massima: 50 (+25/-25) mm

  • Diametro/passo della vite a ricircolo di sfere: 25/5 mm

  • Traslazione rapida massima: 15 m/min

• Carico collegato: 11 kW / 40 kVA / 70 A / 3 x 400 V

• Pressione di esercizio: 4,8-6,9 bar

• Consumo massimo di aria (alimentazione): 0,10 m³/min (valore indicativo)

• Ingombro (con trasportatore di trucioli) L x P circa: 3682 x 1430 mm

• Altezza complessiva (max.): 1900 mm

Dotazione aggiuntiva

• Supporto per barra di alesatura di alta precisione Ø25 mm con refrigerante interno (Oesterle)

• Manicotto di riduzione di precisione D=25/16 (Oesterle)

• Manicotto riduttore di precisione D=25/12 (Oesterle)

• Manicotto riduttore di precisione D=25/06 (Oesterle)

• Pinza di serraggio ER20, stelo D=25 mm (Oesterle)

• Portapezzo di precisione per utensile di troncatura SH26 mm, a sinistra, altezza 70 mm

• Testa di foratura e fresatura radiale ER20 con refrigerante interno, 1:1, 6000 giri/min (MT)

• Testa di foratura e fresatura radiale ER20 con refrigerante interno, 1:2, 12.000 giri/min (MT)

• Portautensili esterni per tornitura, 1° lato 16x16 / 0088-00004 (Oesterle)

• Portautensili esterni angolati per tornitura, 2° lato 16x16 / 0088-00006 (Oesterle)

• Pompa ad alta pressione da 40 bar con cartuccia filtrante sostituibile

• Pistola del refrigerante con pompa propria

• Mandrino porta pinze

La macchina funzionava con il lubrificante di raffreddamento! Marca: Castrol Tipo: Hysol MB 50

La tensione del mandrino principale e del contromandrino è idraulica e regolabile a pressione! Sul contro-mandrino è montato un mandrino a pinza con limitazione della corsa! Il presetting degli utensili è una sonda di misura che serve solo per misurare gli utensili! Funziona anche correttamente! La pressione del lubrificante di raffreddamento è di 7 bar e può essere aumentata fino a un massimo di 40 bar tramite codice M! Il dispositivo di rimozione dei pezzi è installato in modo permanente nella macchina e può essere programmato liberamente! Il caricatore di barre è incluso! In base alle istruzioni per l'uso, il caricatore di barre può gestire 1500 mm
