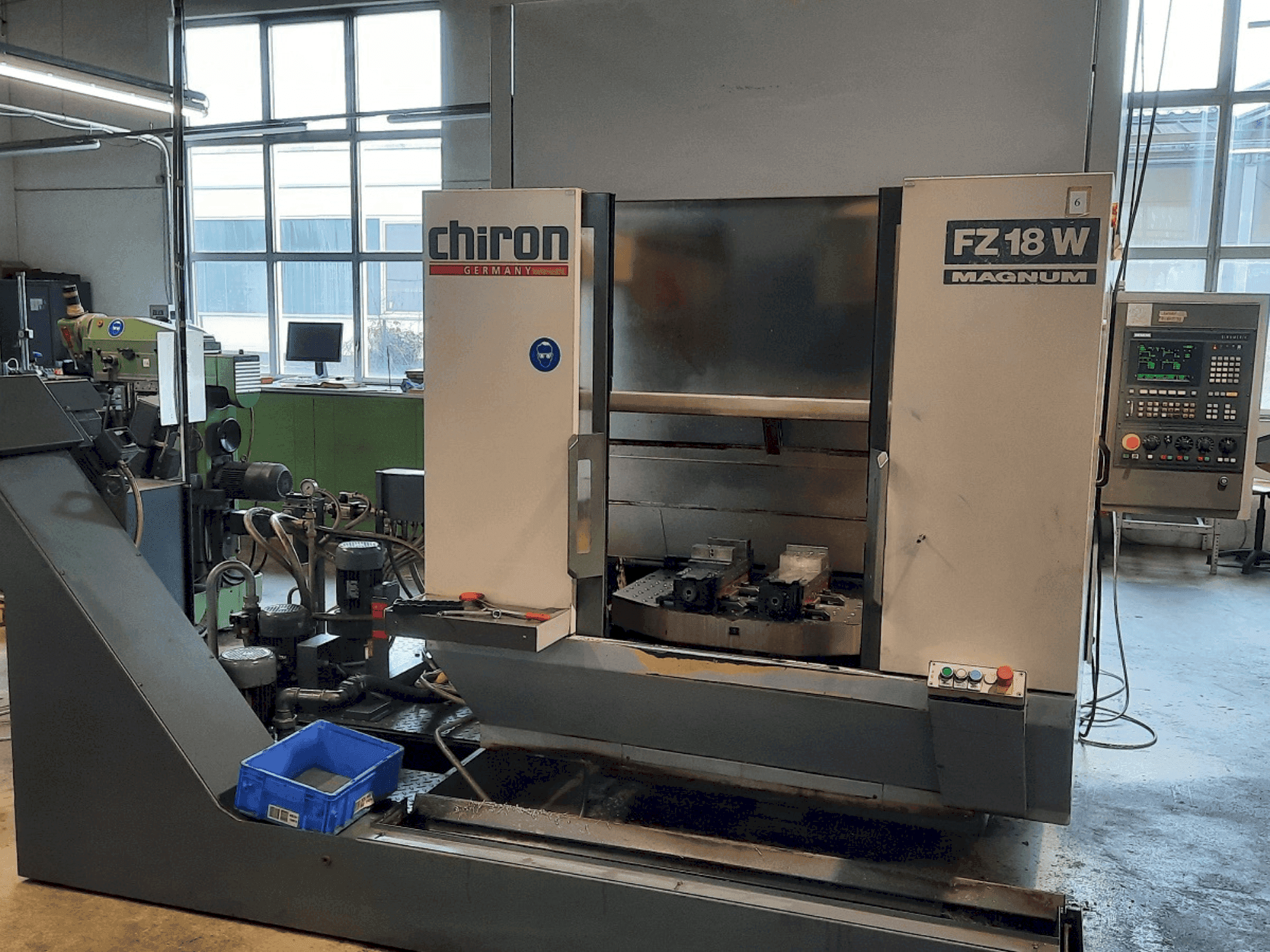

CHIRON - FZ 18 WDE-MIL-CHI-1996-00002

Dotazione supplementare

• 2.2 Trasportatori di trucioli: nastro raschiatore, altezza di scarico 1050 mm
• Copertura in acciaio: In tutti gli assi

Vantaggi della macchina

Vantaggi tecnici della macchina

• Coppia del mandrino: 300 nm
• Velocità di traslazione rapida: 30 m/min
• Azionamento dell'avanzamento: servomotore ac, sistema di misurazione indiretta della posizione
• Superficie di serraggio: 2 x 850 x 470 mm con schema di filettatura e foratura
• Carico massimo di trasporto per lato: 250 kg (fino a 400 kg con tempo prolungato)
• Tempo di cambio pezzo: circa 4,0 s, che aumenta a circa 7 s con i carichi massimi
• Cambio utensile automatico: 20 posizioni utensile
• Specifiche dell'utensile: cono ripido 40 din, diametro 65 mm, diametro con posizioni libere adiacenti 180 mm, peso 5 kg
• Tempo di cambio utensile: 0. 9 s // tempo da chip a chip: 2. 4 s
• Sistema di raffreddamento: serbatoio da 500 litri, con pompa n (200 l/min a 1,5 bar) e pompa hd (20 l/min a 20 bar), circuito hd con pulizia a 60 um

Informazioni extra

Sicurezza: Paraspruzzi avvitato protetto elettricamente con porta di carico Altezza: Circa 2600 mm dal pavimento, compresa la luce della macchina Pannello di controllo: Mini pannello di controllo con pulsante di avvio e di conferma per l'organizzazione dei pallet Unità di controllo Tipo di controllo: SINUMERIK 810M - Controllo di contornatura a 3 assi Memoria di programma: 32000 caratteri (circa 28000 caratteri liberamente disponibili) Caratteristiche principali: Cicli di foratura G81-G89, Interpolazione circolare, Riavvio del programma, Tecnica di subroutine con parametri, Guida dell'operatore, Programmazione simultanea, Coordinate polari, Offset utensile, Compensazione del punto di intersezione/percorso del raggio di taglio, Offset di zero, Interpolazione 3D, Programmazione diretta della velocità del mandrino, Inserimento di smussi e raggi, Connessione RS 232C, Diagnostica NC, Diagnostica macchina
