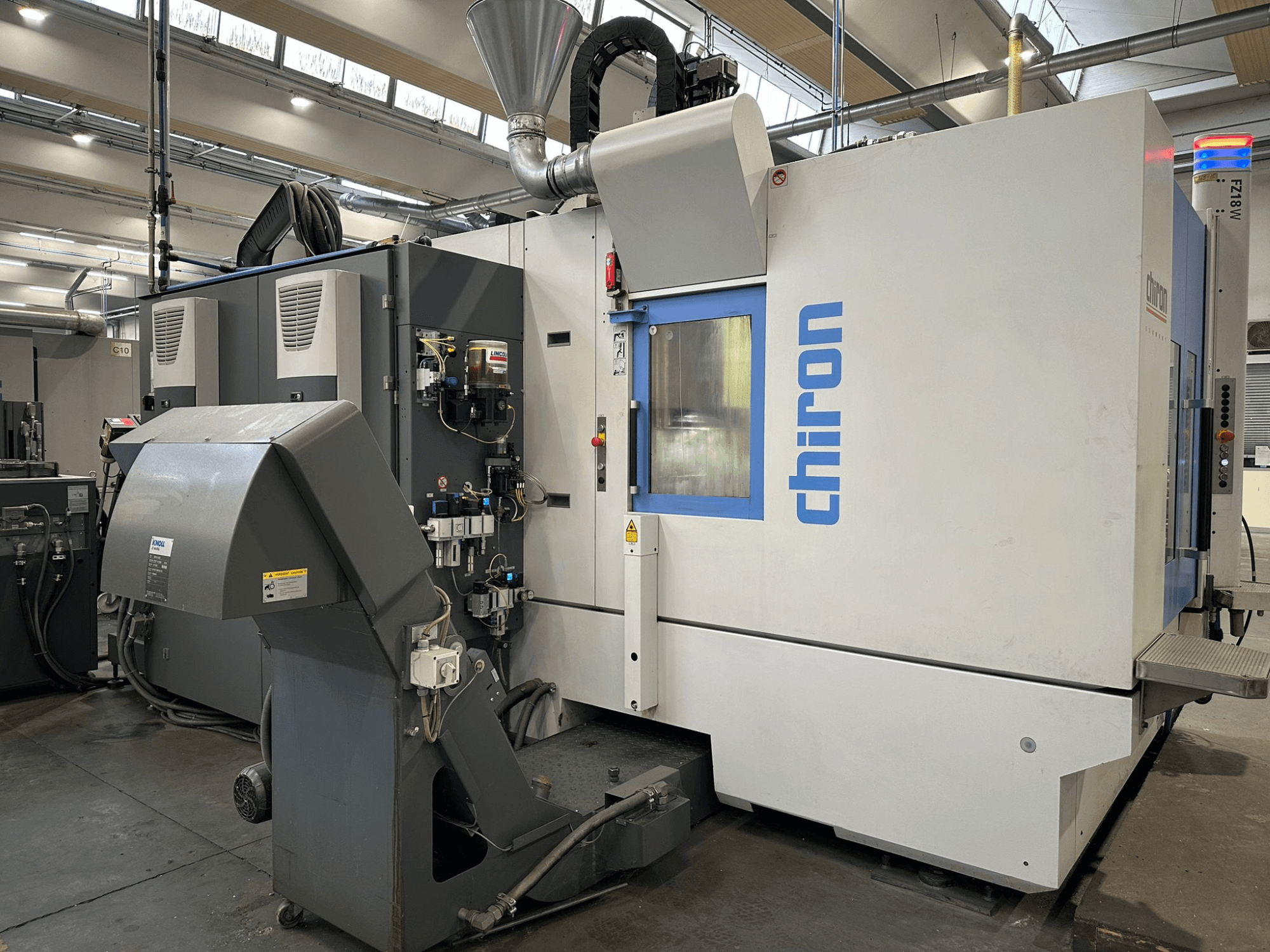

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Numero di assi: 5 (X, Y, Z + 2 assi rotativi tramite pallet/tavola rotante)

• Mandrino:

  • Motore mandrino AC: 7,5 kW (100% servizio), 22,0 kW (10% servizio)

  • Coppia massima: 140 Nm

  • Conicità: HSK-A63 (DIN 69893)

  • Capacità di foratura: Ø 42 mm

  • Capacità di maschiatura: M30

  • Capacità di fresatura: 500 cm³/min (acciaio E355)

• Cambio utensili:

  • Tipo: Magazzino a catena completamente chiuso

  • Capacità: 70 utensili

  • Ø massimo dell'utensile: 78 mm (160 mm con posizioni adiacenti libere)

  • Lunghezza massima dell'utensile: 380 mm

  • Carico massimo del magazzino: 240 kg

  • Tempo di cambio utensile: ~0,9 s

  • Tempo da truciolo a truciolo: ~2,6 s

• Velocità di avanzamento e dinamica:

  • Traslazione rapida (X/Y/Z): 75 m/min

  • Accelerazione: 0.6 - 1.2 - 1.4 g

  • Azionamenti: Azionamenti digitali diretti con sistema di misura assoluto

• Funzioni/utilità della macchina:

  • Lavaggio automatico dell'area di lavoro e delle attrezzature

  • Lubrificazione a grasso centralizzata automatica

  • Unità idraulica: 200 bar

  • Trattamento dell'aria compressa con filtrazione a 0,01 µm

  • Unità di raffreddamento per i componenti della macchina

• Misurazione, monitoraggio, software:

  • Controllo di collisione FANUC 3D

  • Monitoraggio degli utensili e gestione degli utensili gemelli

• Impianto elettrico e interfacce:

  • Ethernet RJ45, USB, PCMCIA

  • Diagnostica remota: CHIRON remoteLine

  • Monitoraggio dati e OEE: CHIRON dataLine

• Conformità: CE

Attrezzature aggiuntive (robot, automazione, periferiche)

• Automazione/pallettizzazione:

  • Cambio pallet automatico IWV 0°/180° (tempo di cambio ~3,5 s)

  • Tavola rotante ATU 200, 2 unità

    • Precisione di posizionamento/ripetibilità: ±5″.

    • Coppia di serraggio massima: 1.200 Nm

    • Carico massimo per lato (APC): 250 kg

    • Differenza di peso massima tra i pallet: 0 kg

• Gestione del refrigerante e dei trucioli:

  • Refrigerante attraverso il mandrino (predisposizione)

  • Sistema di raffreddamento ad alta pressione fino a 30 bar

  • Filtrazione del refrigerante: Filtro a tamburo TPF 350 S (50 µm)

  • Trasportatore di trucioli: Nastro incernierato

  • Serbatoio del refrigerante: 230 L

  • Pompa: 250 L/min @ 1,4 bar

• Sonda/controllo utensile:

  • Sonda Renishaw RLP40Q (predisposizione)

  • Controllo laser della rottura dell'utensile (singolo F1000)
