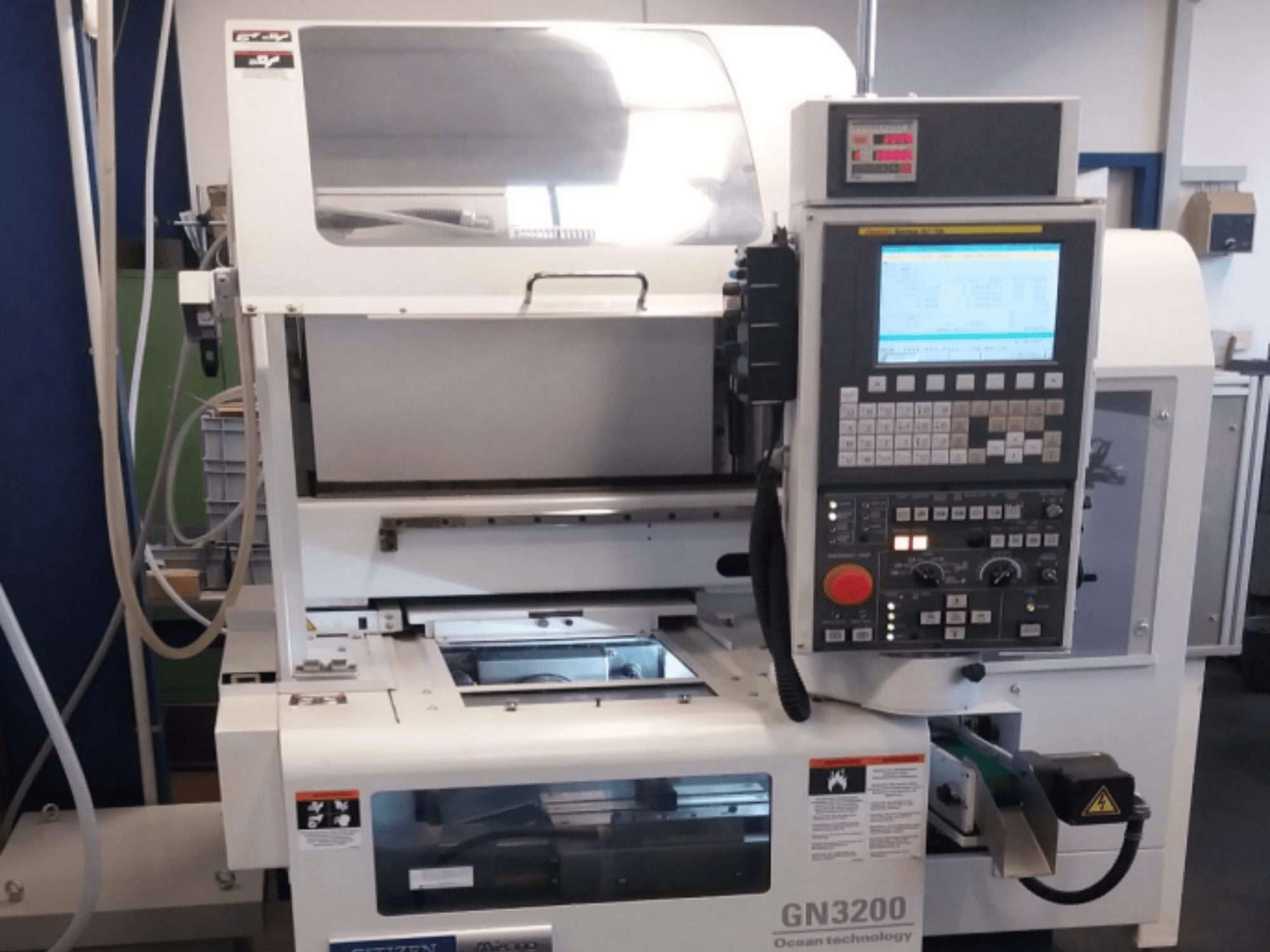

Tornio orizzontale prodotto nel 2016. Questo Citizen MIYANO GN 3200 ha un diametro massimo di lavorazione di 45 mm e una lunghezza massima di lavorazione di 50 mm. Include una gamma di velocità del mandrino di 8.000 giri/min e una corsa della slitta di 180 mm sull'asse X e 200 mm sull'asse Z. Se desiderate ottenere capacità di tornitura di alta qualità, prendete in considerazione la macchina Citizen MIYANO GN 3200 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: Citizen
- anno: 2016
- MODELLO: MIYANO GN 3200
- Ore di esercizio: 3790
- tipo di applicazione: Tornitura
- Località: Germania
- tipo di macchina: Tornio orizzontale
- marca unità di controllo: FANUC
Informazioni tecniche - Citizen MIYANO GN 3200
Unità di controllo
- Marca del controllo: FANUC
- Modello del controllo: Series 0i-TD
Dimensioni
- Altezza macchina: 1600 mm
- Lunghezza macchina: 1460 mm
- Peso macchina: 1700 kg
- Larghezza della macchina: 700 mm
Movimento
- Numero di assi: 2
- Corsa asse X: 180 mm
- Corsa asse Z: 200 mm
Specifiche tecniche
- Contromandrino: No
- Utensili azionati: No
- Potenza mandrino: 1.5 kW
- Velocità mandrino: 8000 RPM
Informazioni aggiuntive
- Max. Diametro di lavorazione (mandrino): 40 mm (tipo a tiro) / 35 mm (tipo fisso)
- Diametro massimo di lavorazione (mandrino ad aria/potenza/diaframma) Diametro di lavorazione (mandrino ad aria/potenza/diaframma): 45 mm
- Lunghezza massima di lavorazione: 50 mm Lunghezza di lavorazione: 50 mm
- Lunghezza max. Lunghezza di lavoro con caricatore: 40 mm
- Naso del mandrino: piatto speciale
- Diametro del foro passante: 17 mm
- Diametro interno del tubo di trazione: 11 mm
- Potenza del motore di azionamento del mandrino: 2,2 / 1,5 kW (15 Min. / Cont.)
- Velocità di avanzamento rapido: Asse X: 15 m/min / Asse Z: 15 m/min
- Numero di utensili: 5 (Dimensioni del gambo degli utensili di tornitura standard: 10, 12, 16 mm / Diametro del gambo del trapano: 20 mm)
- Capacità di alimentazione: 7,2 kVA
- Tensione di ingresso: AC 200 V, trifase, 50/60 Hz
- Capacità del serbatoio del refrigerante: 90 L (tipo separato)
- Capacità serbatoio lubrificante: 1,5 L (olio con viscosità VG32)
- Capacità del dispositivo di raffreddamento del mandrino: 7 L (olio con viscosità VG10)
- Pressione di alimentazione dell'aria: 0,4 Mpa (4 kgf/cm²)
- Altezza centro mandrino: 875 mm
- Conteggio delle ore di lavoro (al 2026/05/21):
- Tempo di accensione del controllo: 8.765 ore
- Tempo di funzionamento: 5.000 ore
- Tempo di taglio: 3.790 ore
- Conteggio parti: 39,713
- Totale parti: 759.451
- Attrezzatura inclusa:
- Caricatore a portale ad alta velocità (velocità di avanzamento superiore/inferiore: 154 m/min, Velocità di avanzamento destra/sinistra: 130 m/min, Dimensione massima del pezzo: 40x40 mm, Peso massimo: 250 g)
- Sistema di smistamento e alimentazione prodotto da Fa. Steyer (dotato di 2 unità di controllo della velocità MFS 158 per la vasca "TOPF" e la guida "SCHIENE").
- Sistema di separazione/alimentazione tramite nastro trasportatore
- Mandrino pneumatico di potenza
- Portautensili
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
