Citizen - MIYANO VC-03DE-TUR-CIT-2017-00001
- GINDUMAC
- Prodotti
- Macchine utensili
- Citizen MIYANO VC-03 usato in vendita | gindumac.com

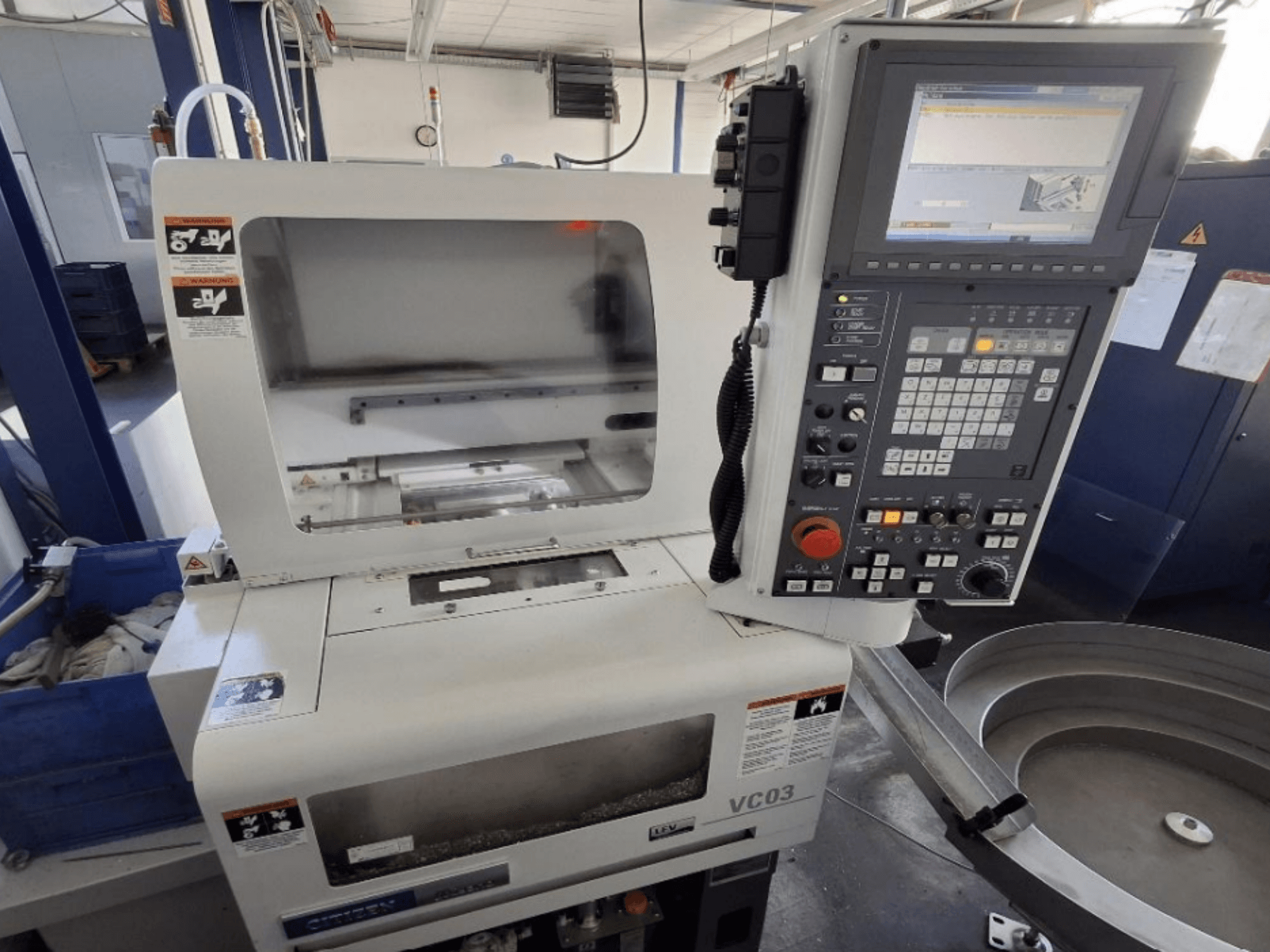

Tornio orizzontale prodotto nel 2017. Questo Citizen MIYANO VC-03 ha un diametro massimo di tornitura di 45 mm e una lunghezza di tornitura di 50 mm. Include una velocità di traslazione rapida di 20 m/min per l'asse X e 30 m/min per l'asse Z, oltre a una robusta velocità del mandrino fino a 8000 min-¹. Se desiderate ottenere capacità di tornitura di alta qualità, prendete in considerazione la macchina Citizen MIYANO VC-03 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: Citizen
- anno: 2017
- MODELLO: MIYANO VC-03
- Ore di esercizio: 3888
- tipo di applicazione: Tornitura
- Località: Germania
- tipo di macchina: Tornio orizzontale
- marca unità di controllo: MITSUBISHI
Informazioni tecniche - Citizen MIYANO VC-03
Unità di controllo
- Marca del controllo: MITSUBISHI
- Modello del controllo: FCA 70 LPC-V (M70V series)
Dimensioni
- Altezza macchina: 1705 mm
- Lunghezza macchina: 1683 mm
- Peso macchina: 1500 kg
- Larghezza della macchina: 700 mm
Movimento
- Numero di assi: 2
- Corsa asse X: 180 mm
- Corsa asse Z: 200 mm
Specifiche tecniche
- Contromandrino: No
- Utensili azionati: No
- Potenza mandrino: 3.7 kW
- Velocità mandrino: 8000 RPM
Informazioni aggiuntive
- Ore di funzionamento (accensione): 8494 h
- Tempo di taglio / Tempo di funzionamento: 3888 h
- Numero di pezzi lavorati: 8536
- Tensione di ingresso: AC 200 V, 3 fasi, 50/60 Hz
- Potenza nominale: 11 kVA
- Corrente a pieno carico: 32 A
- Interruzione di cortocircuito: 2,5 kA
- Diametro massimo di rotazione: φ45 mm. Diametro di tornitura: φ45 mm (mandrino pneumatico di alta precisione) / φ40 mm (mandrino a pinza)
- Lunghezza massima di tornitura: 50 mm Lunghezza di tornitura: 50 mm
- Lunghezza massima di tornitura con caricatore Lunghezza di tornitura con caricatore: 40 mm (fisso: 35 mm)
- Forma della punta del mandrino: Extra piatta
- Velocità massima del mandrino: 8000 min-¹ (Standard: 60 - 6000 min-¹) Velocità mandrino: 8000 min-¹ (Standard: 60 - 6000 min-¹)
- Diametro del tubo di trazione del mandrino / Diametro del foro passante: Ø10 mm
- Numero di slitte portautensili: 1
- Forma della slitta: Tipo di utensile a pettine, orizzontale
- Numero di assi controllati: 2 assi (assi X e Z simultaneamente)
- Motore di alimentazione dell'asse X: 2,7 kW
- Motore di alimentazione dell'asse Z: 5,8 kW
- Velocità di traslazione rapida (asse X): 20 m/min
- Velocità di traslazione rapida (asse Z): 30 m/min
- Dimensione utensile / dimensione gambo: 20 mm (opzioni: 10, 12, 16)
- Numero di utensili (standard): 5
- Dimensione del foro di foratura dell'utensile: φ20 mm
- Capacità del serbatoio del refrigerante: 90 litri
- Portata della pompa del refrigerante: 110 / 145 L/min (50/60 Hz)
- Potenza della pompa del refrigerante: 0,18 kW
- Pressione di alimentazione dell'aria pneumatica: 0,5 MPa
- Capacità serbatoio unità di lubrificazione: 0,8 litri
- Tipo di pompa di lubrificazione: MLZ (quantità di scarico per colpo: 1,5 - 2,5 ccm)
- Altezza della linea centrale del mandrino: 875 mm
- Tipo di caricatore: Caricatore a portale (tipo R) - 2 assi controllati, 1 slitta, 2 pinze
- Dimensione massima del pezzo del caricatore Dimensione pezzo: φ40 x 40 mm
- Peso massimo del pezzo del caricatore: 250 g. Peso massimo del pezzo: 250 g
- Velocità di avanzamento del caricatore (sinistra/destra): 108 m/min
- Velocità di avanzamento del caricatore (su/giù): 90 m/min
- Sistema di azionamento del caricatore: Trasmissione a pignone e cremagliera
- Apparecchiature di automazione opzionali non incluse: Sistema di alimentazione di Fa. Steyer, unità di separazione/alimentazione tramite nastro trasportatore, nastro trasportatore di scarico con tampone del pezzo finito
- Caratteristiche incluse: Taglio oscillante (LFV), mandrino pneumatico, portautensili, interblocco paraspruzzi, luce macchina, soffio d'aria (utensile e mandrino), specifiche CE, interruttore livello refrigerante, spegnimento automatico, spia LED
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
