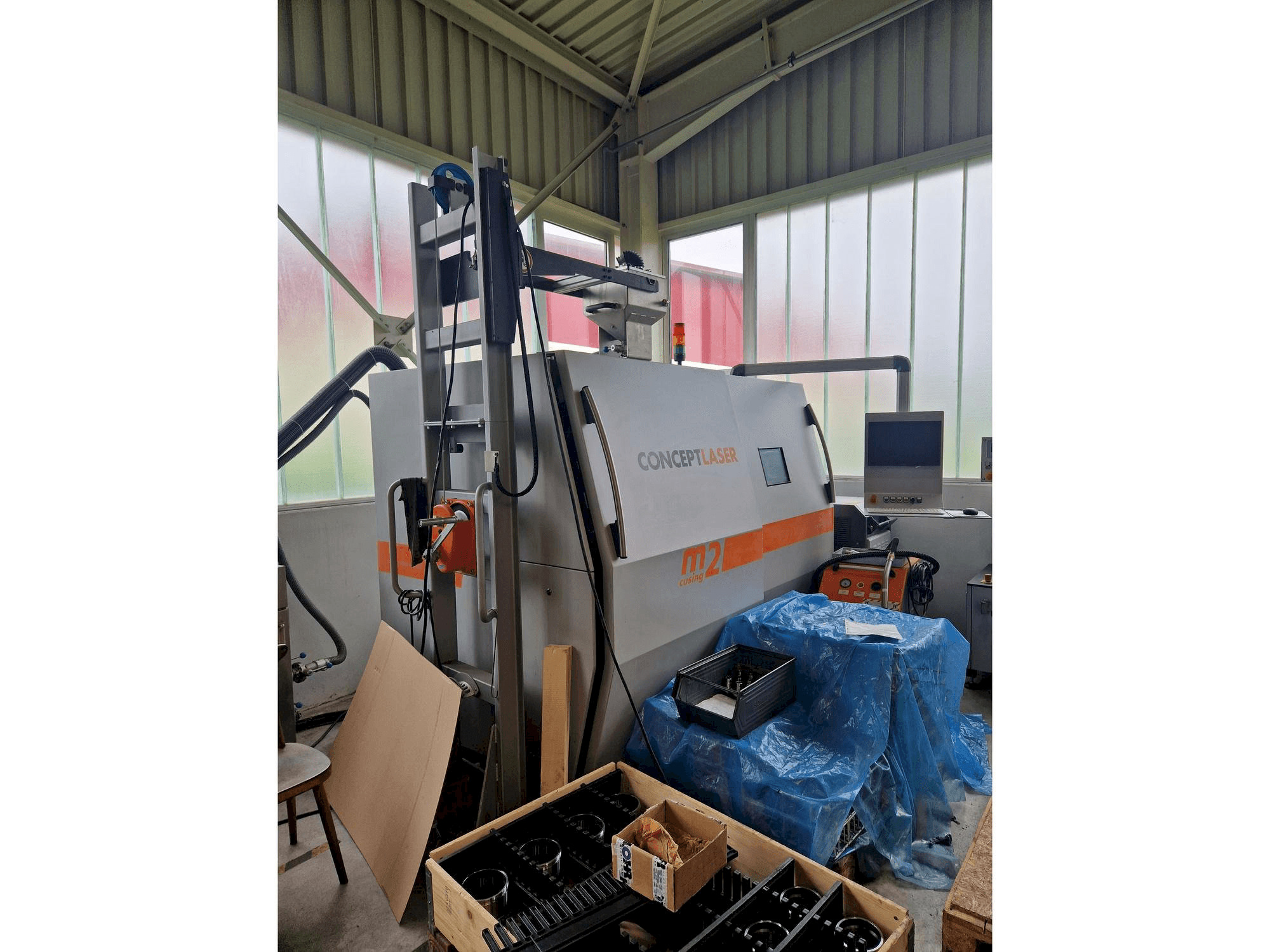

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Vantaggi della macchina

Vantaggi tecnici della macchina

• Campo di esposizione: 90x90 mm

• Altezza di installazione: 100 mm

• Lunghezza d'onda: 1070 mm

• Prestazioni: 200 - 400w

Peso:

Peso totale: circa 2.240 kg

Macchina M2 cusing: circa 2.000 kg

Sistema laser: circa 170 kg

Unità di aspirazione e filtro: circa 70 kg

Dimensioni (in mm):

Sistema totale: circa 5.900 (L) × 4.200 (L) × 3.009 (H)

Macchina M2 cusing: circa 2.440 (L) × 1.630 (L) × 2.354 (H)

Sistema laser: circa 610 (L) × 1.200 (L) × 1.120 (A)

Unità di aspirazione e filtro: circa 550 (L) × 550 (L) × 1.450 (A)

Versione standard:

Dimensioni della camera di combustione: 250 × 250 × 280 mm (L × P × A)

Dimensioni della camera di dosaggio: 250 × 250 × 280 mm (L × L × A)

Volume della camera di costruzione: circa 18 dm³

Volume della camera di dosaggio: circa 18 dm³

Altezza dell'edificio: 280 mm più lo spessore della piastra di costruzione

Area di esposizione: 245 × 245 mm

Riduzione della camera di costruzione (100 mm):

Dimensioni della camera di costruzione: 100 × 100 × 100 mm

Dimensioni della camera di dosaggio: 100 × 100 × 100 mm

Volume della camera di costruzione: circa 1 dm³

Volume della camera di dosaggio: circa 1 dm³

Altezza dell'edificio: 100 mm più lo spessore della piastra di costruzione

Area di esposizione: 90 × 90 mm

Riduzione dello spazio dell'edificio (80 mm):

Dimensioni della camera di costruzione: 80 × 80 × 100 mm

Dimensioni della camera di erogazione: 80 × 80 × 100 mm

Volume della camera di costruzione: ca. 0,64 dm³

Volume della camera di erogazione: circa 0,64 dm³

Altezza dell'edificio: 100 mm più lo spessore della lastra

Area di esposizione: 70 × 70 mm

Riduzione dello spazio dell'edificio (50 mm):

Dimensioni della camera di costruzione: 50 × 50 × 100 mm

Dimensioni della camera di dosaggio: 50 × 50 × 100 mm

Volume della camera di costruzione: ca. 0,25 dm³

Volume della camera di dosaggio: circa 0,25 dm³

Altezza dell'edificio: 100 mm più lo spessore della lastra

Area di esposizione: 40 × 40 mm Estensione della camera di dispensazione

Dimensioni della camera di costruzione: 250 × 250 × 280 mm (L × W × H)

Dimensioni della camera di dosaggio: 250 × 250 × 480 mm (L × P × A)

Volume della camera di costruzione: circa 18 dm³

Volume della camera di erogazione: circa 30 dm³

Altezza dell'edificio: 280 mm più lo spessore della piastra di costruzione

Area di esposizione: 245 × 245 mm

Connessioni elettriche:

Collegamento elettrico: 3/N/PE AC 400 V, 32 A

Potenza assorbita, max.: 7,4 kW

Connessione di rete: Ethernet 100 MB/s, connessione macchina: Presa RJ45

Connessione all'aria compressa:

Pressione del gas: 6-10 bar

Qualità: DIN ISO 8573-1 Classe 1.6.1

Portata massima: 100 l/min

Connessione per gas inerte (argon):

Pressione del gas: 5 bar

Purezza: ≥ 3,0

Attacco per gas inerte (azoto):

Pressione del gas: 5 bar

Purezza: ≥ 2,5

Dati sulle prestazioni

Velocità di produzione: da 2 cm³/h a 20 cm³/h (a seconda del materiale)

Velocità di scansione: max. 7 m/s

Spessore dello strato LaserCUSING®: 20 µm - 50 µm

Consumo di gas di schermatura: circa 2 m³/h

Sistema laser

Tipo di laser: Laser a fibre 200F o 400F

Classe di protezione: Classe di protezione laser 4

Potenza: max. 200 W 400 W (funzionamento CW)

Lunghezza d'onda: 1.070 nm (infrarosso)

Diametro del fascio laser: 50 µm

Condizioni ambientali

Temperatura di stoccaggio e trasporto: da -20 a 35 °C (da -4 a 95 °F)

Temperatura di funzionamento: Da 15 a 35 °C (da 59 a 95 °F)

Variazione di temperatura: max. 2 °C/h (2 °F/h)

Umidità relativa: max. 80% (senza condensa)

Altitudine di installazione: max. 2.000 m sul livello del mare

Accessori inclusi:

Setaccio e agitatore, generatore di azoto, serbatoio tampone, aspiratore per polveri, sistema di filtraggio, 5 piastre di pressione.
