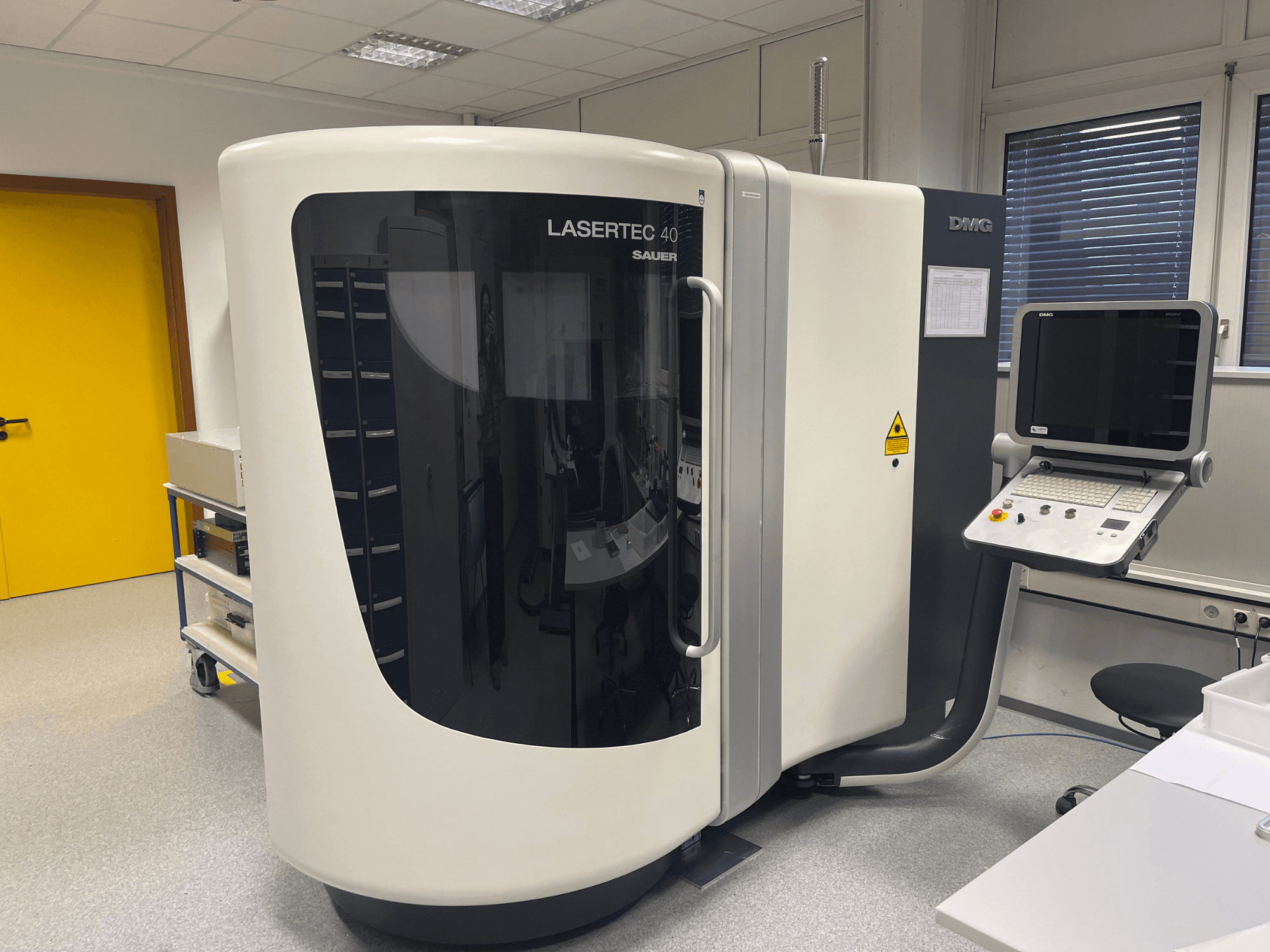

DMG - Lasertec 40 DE-OTH-DMG-2009-00001

Ingombro della macchina (incluso funzionamento/manutenzione con estrazione): Profondità 3,5 m, Larghezza 3,0 m, Altezza 2,5 m

Peso con tavola X-Y: circa 2.500 kg

Consumo di energia della macchina (con laser e unità di raffreddamento): 16 kVA

Fusibile: 40 A a 400 V

Tensione di funzionamento: 3/N/PE/400 V/230 V 50 Hz

Deviazione massima consentita: ±10%

Tensione di controllo: 24 V DC

Temperatura ambiente ammessa: Da +15°C a +35°C

Umidità relativa ammessa: max. 75% a 20°C

Campo di traslazione (con tavola X-Y): X = 400 mm (longitudinale), Y = 300 mm (trasversale), Z = 500 mm (verticale)

Dimensioni del tavolo: 400 x 300 mm

Azionamento dell'avanzamento: Motore CA a controllo digitale e vite a ricircolo di sfere per ogni asse lineare

Velocità di avanzamento massima: X/Y: 15 m/min; Z: 12 m/min

Guide: Guide a vite a ricircolo di sfere in tutti gli assi lineari

Sistemi di misura: Encoder lineare indiretto X, Y, Z

Precisione della macchina: P = 0,010 mm (VDI/DGQ 3441)

Tipo di laser: Laser a picosecondi

Potenza media del laser: 50 W

Lunghezza d'onda: 1064 nm

Scanner: Lente di campo planare; lunghezza focale 163 mm; dimensioni del campo 65 x 65 mm

Lubrificazione: Lubrificazione centrale manuale

Quadro elettrico: con unità di raffreddamento (integrata nella macchina)

Cabina: Cabina completamente chiusa, compreso il tetto; schermo di sicurezza laser (opzionale multiplo); accesso ottimale per l'operatore.
