- ➤ DMG MORI CLX 450 TC + Robo2go usato | Tornio orizzontale

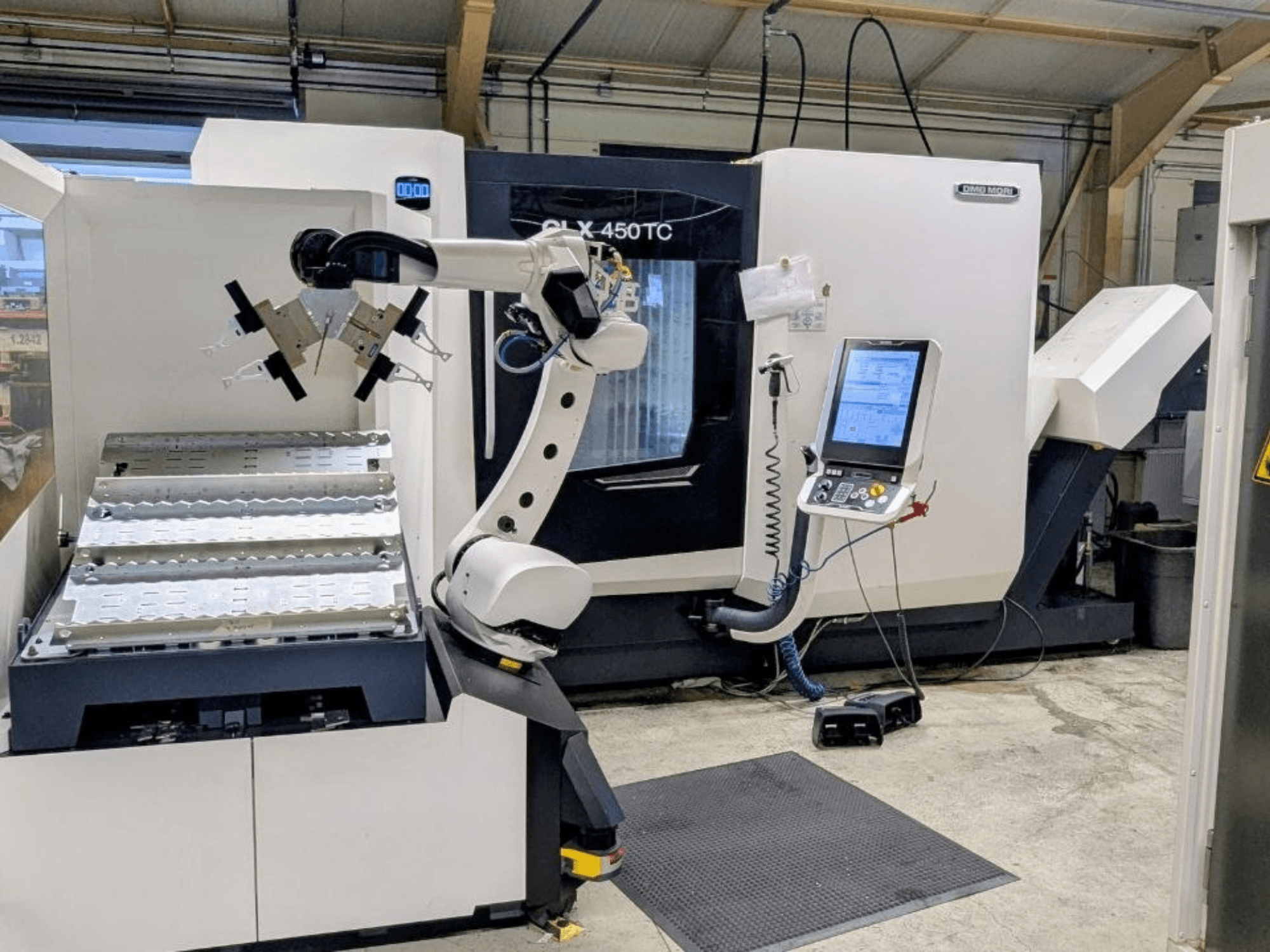

Questo tornio a 5 assi DMG MORI CLX 450 TC + Robo2go è stato prodotto nel 2021. Presenta un diametro di rotazione sopra il bancale di 500 mm, un diametro di tornitura di 400 mm e una lunghezza massima di tornitura di 1100 mm. La macchina è dotata di un potente mandrino di fresatura con velocità fino a 12.000 giri/min e di un magazzino utensili a 30 posizioni. Se siete alla ricerca di capacità di tornitura di alta qualità, prendete in considerazione la macchina DMG MORI CLX 450 TC + Robo2go che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: DMG MORI
- anno: 2021
- MODELLO: CLX 450 TC + Robo2go
- Ore di esercizio: 1992
- tipo di applicazione: Tornitura
- Località: Germania
- tipo di macchina: Tornio orizzontale
- marca unità di controllo: SIEMENS
Informazioni tecniche - DMG MORI CLX 450 TC + Robo2go
Unità di controllo
- Marca del controllo: SIEMENS
- Modello del controllo: SINUMERIK 840D sl SLIMline
Dimensioni
- Altezza macchina: 2470 mm
- Lunghezza macchina: 5190 mm
- Peso macchina: 11200 kg
- Larghezza della macchina: 2110 mm
Movimento
- Numero di assi: 5
- Corsa asse X: 300 mm
- Corsa asse Y: 500 mm
- Corsa asse Z: 1100 mm
Specifiche tecniche
- Contromandrino: Sì
- Utensili azionati: Sì
- Potenza mandrino: 10.5 kW
- Velocità mandrino: 12000 RPM
- Raffreddamento attraverso il mandrino: Sì
- Stazioni utensili: 30
Informazioni aggiuntive
Stato: macchina dimostrativa/da formazione/da esposizione
Controllo: Siemens SINUMERIK 840D sl SLIMline, display multi-touch SLIMline da 19"
Ampiezza di rotazione sopra il banco: 500 mm
Diametro massimo di tornitura: 400 mm
Lunghezza massima di tornitura: 1100 mm
Capacità barra: 65 mm
Foratura mandrino principale: 87 mm
Diametro cuscinetto anteriore: 130 mm
Velocità di knick: 485 giri/min
Coppia del mandrino (carico al 100%): 275 Nm
Coppia del mandrino (carico del 40%): 345 Nm
Interfaccia mandrino di fresatura: HSK-A63 (DIN 69893)
Velocità del mandrino di fresatura: fino a 12.000 giri/min
Potenza del mandrino di fresatura (carico al 100%): 8,8 kW
Potenza mandrino di fresatura (carico del 40%): 10,5 kW
Coppia del mandrino di fresatura (carico al 100%): 73 Nm
Coppia del mandrino di fresatura (carico del 40%): 90 Nm
Coppia di serraggio (bloccata): 850 Nm
Campo di rotazione: ±120°
Magazzino utensili: a catena
Capacità del magazzino utensili: 30 utensili
Diametro massimo dell'utensile: 78 mm
Diametro massimo dell'utensile con tasche libere adiacenti: 125 mm
Dotazione aggiuntiva, prezzo su richiesta
Sistema flessibile di carico/scarico pezzi Robo2Go con robot industriale a 6 assi
Magazzino pezzi intercambiabile con vassoi
Capacità: fino a 88 pezzi (Ø ≤ 60 mm); fino a 29 pezzi (Ø ≤ 125 mm)
Carico utile del robot: fino a 35 kg (moduli: 10 / 20 / 35 kg)
Base della pinza: triangolare con ugello di soffiaggio; regolazione manuale della pressione
Pinza a 3 ganasce per pezzi da mandrino (interni/esterni)
Lunghezza minima del pezzo: 20 mm
Intervallo di diametro esterno: Ø20–100 mm (a seconda del modulo)
Intervallo di diametro interno: Ø65–210 mm
Varianti di pinze a 3 ganasce per pezzi ad albero: Ø20–170 mm
Pinze a 2 ganasce aggiuntive per pezzi da mandrino/albero: Ø20–80 mm (pezzi ad albero)
Vassoi: carico massimo 500 kg; pezzo Ø20–170 mm; lunghezza 120–950 mm; fino a 5 livelli
Interfacce: interfaccia elettrica per Robo2Go, Profibus, aria compressa aggiuntiva, Ethernet aggiuntiva
Terminale di controllo separato; integrazione nel sistema di controllo CELOS
Rivestimento speciale del robot: RAL 9010
Macchina predisposta per l’integrazione nell’automazione
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
