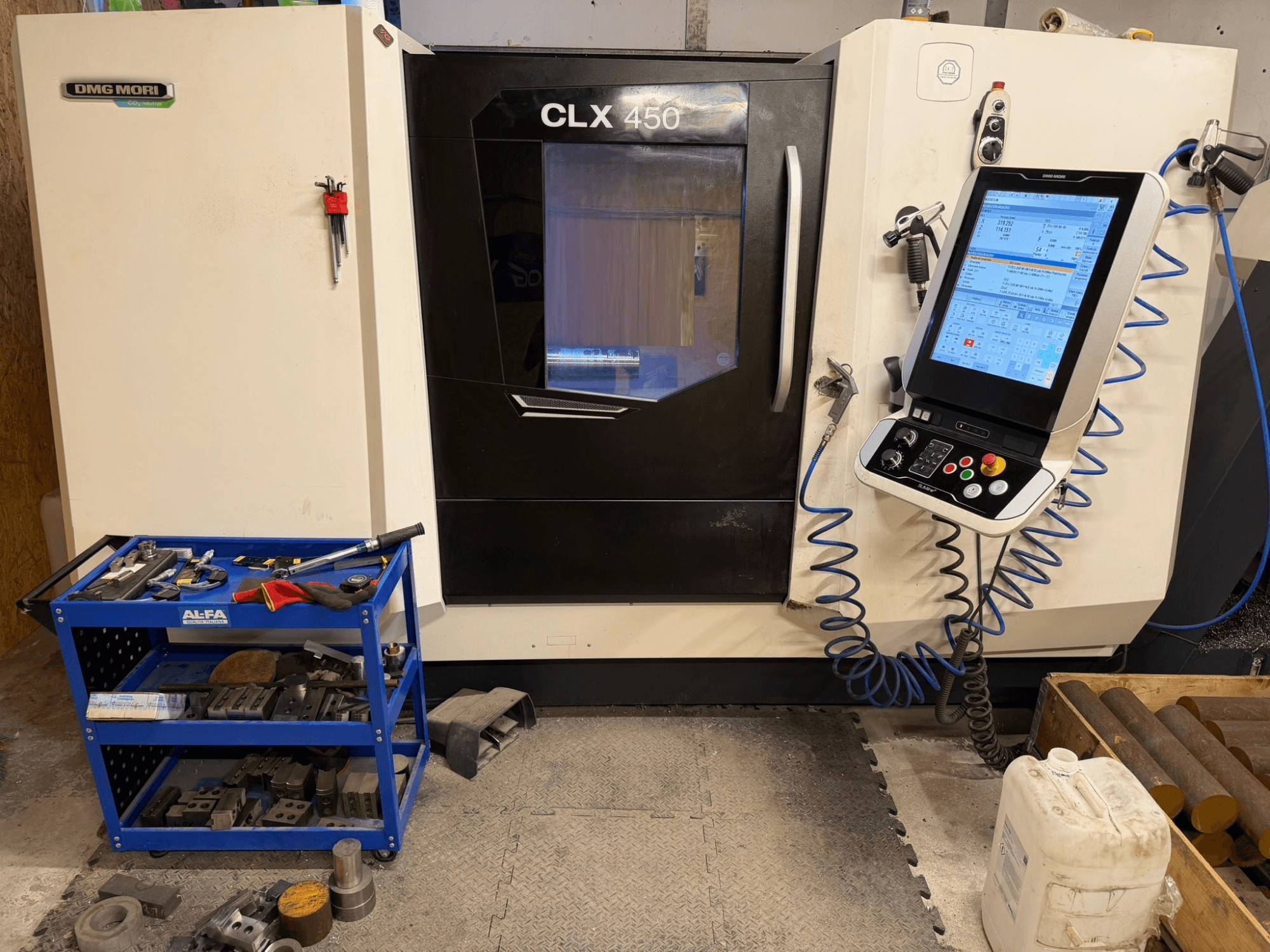

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Versione: V3 (senza asse Y); configurato per tornitura + fresatura (asse C)

• Area di lavoro:

  • Letto basculante: 650 mm

  • Slitta trasversale girevole: 465 mm

  • Diametro massimo di tornitura: 400 / 315 mm

  • Traslazione rapida X/Z: 30 / 30 m/min

• Assi: X, Z, C; precisione di posizionamento dell'asse C: 20 arcsec

• Mandrino principale:

  • Naso del mandrino: A2-8

  • Capacità della barra: 80 mm

  • Diametro del cuscinetto anteriore: 130 mm

  • Opzioni di diametro del mandrino: 210 / 250 / 315 mm

  • Potenza del mandrino (40% / 100%): 25,5 / 17 kW

  • Coppia massima (40% / 100%): 426 / 283 Nm

• Torretta (VDI 40):

  • 12 stazioni (12 azionate)

  • Diametro stazione utensile: 40 mm

  • Potenza utensile azionato: 5,44 kW

  • Coppia dell'utensile azionato: 20 Nm

  • Velocità massima dell'utensile: 4000 giri/min.

• Contropunta:

  • Corsa: 500 mm

  • Interfaccia centro: MK5

  • Forza massima: 8 kN

• Guide / Viti a sfera: X/Z 40 × 10 mm

• Precisione: Precisione di posizionamento X/Z: 5 / 10 µm

• Capacità / Presa di forza:

  • Capacità massima di barra: 80 mm

  • Mandrino idraulico: Ø 254 mm (installato)

  • Foro del mandrino: 82 mm

• Gestione del refrigerante e dei trucioli: Pistola refrigerante 5 bar; serbatoio trucioli

• Controllo: Siemens SLIMline multi-touch (19")

• Dimensioni e peso:

  • Peso senza convogliatore di trucioli: circa 4950 - 5050 kg

  • Peso con trasportatore di trucioli: circa 5500 kg

• Note: 12 stazioni utensili guidate complete

Dotazione aggiuntiva

• Convogliatore trucioli (scarico a destra)

• Contropunta idraulica (controllata dalla funzione M)

• Sistema di misurazione diretta (asse X)

• Volantino elettronico esterno

• Connettore IoT DMG MORI

• Sonda utensile Marposs

• Torre di segnalazione (4 colori)

• Set di portautensili statici VDI 40

• Set di utensili motorizzati WTO (QuickFlex, ER32)
