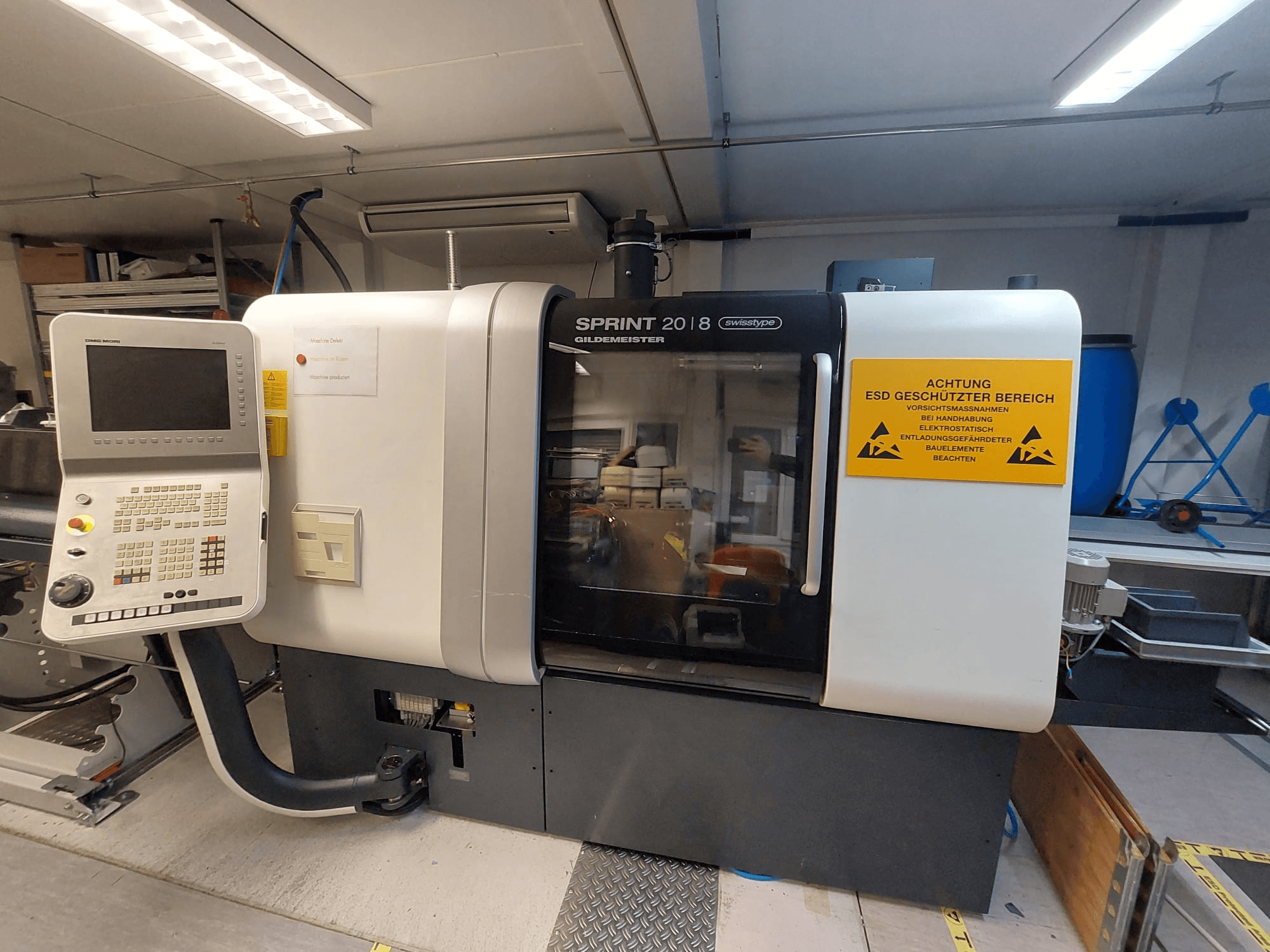

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Controllo / CNC: Fanuc 31i con monitor a colori TFT da 15".

• Sistema CNC: Fanuc 31i

• Assi: 6+2 assi / totale 8 assi

• Assi Y: 2

• Canali: 2

• Mandrini: 2

Dati del mandrino

• Diametro massimo barra contromandrino: 20 mm (25 mm opzionale)

• Velocità del contromandrino max: 10.000 giri/min.

• Potenza del contromandrino (S1): 3,7 kW

Corse

• Corsa Z1: 80 mm

• Corsa Z2: 300 mm

• Traslazione rapida Y1: 40 m/min (30 m/min)

• Accelerazione max X1: 10 m/s²

• Forza di avanzamento S1 assi Z1 / Z2 / X2 / Y2: 250 daN

• Forza di avanzamento asse S1 Y1: 500 daN

• Forza di avanzamento asse lineare X1: 60 daN

Slitta 1

• Corsa X1: 50 mm

• Corsa Y1: 350 mm

• Posizioni utensile: 6 posizioni, 12x12 mm

• Utensili azionati: 5 incluso il mandrino ESX16

Slitta 2

• Corsa X2: 240 mm

• Posizioni utensili esterne: 4 posizioni, 12x12 mm

• Posizioni utensile interne: 4 posizioni, Ø20 mm

• Utensili azionati: 5 con ESX/16 (opzione)

Liquido di raffreddamento

• Tipo di refrigerante: Emulsione

• Capacità del serbatoio del refrigerante: 250 l

• Capacità della pompa del refrigerante: max: 120 l/min

• Pressione del refrigerante: 1,5 bar

Dati elettrici

• Collegamento elettrico: 400 V ±10%

• Frequenza: 50 Hz

• Fusibile: 100 A

• Tensione di controllo: 24 V DC

• Tensione di illuminazione: 24 V DC

• Corrente nominale: 86 A

• Potenza richiesta: circa 56 kVA

• Tipo di rete: Richiesto TN-S

Protezione / condizioni operative

• Classe di protezione macchina: IP67

• Classe di protezione quadro elettrico: IP54

• Temperatura ambiente: Da +10 a +35 °C

• Umidità massima: 75%

• Altitudine di installazione max: 1000 m

• Livello di rumore: <70 dBA

Funzioni CNC

• Sistema di misura: Metrico o in pollici

• Risoluzione in ingresso: 0,001 mm

• Gamma di avanzamento: 0,001 mm/giro a rapido

• Esclusione dell'avanzamento: 0-120%

• Velocità del mandrino: Numero di giri programmabile

• Orientamento del mandrino: M5 o M19

• Sistemi di coordinate: Cartesiano, polare, cilindrico

• Velocità di superficie costante: Sì

• Programmazione utensili: Con dati utensile

• Memoria offset utensile: 200 offset

• Compensazione del raggio: G40 / G41 / G42

• Monitoraggio della durata dell'utensile: Sì (opzione)

• Monitoraggio utensile: Monitoraggio del carico (opzione)

• Memorizzazione dei programmi: 1 MB, fino a 1000 programmi

• Interfaccia Ethernet: Sì

• Ingresso/uscita programmi: Seriale, tastiera, PCMCIA, USB

• Cicli: Tornitura, sfacciatura, scanalatura, filettatura, foratura, tornitura poligonale

• Livelli di sottoprogramma: Fino a 4

• Sincronizzazione della slitta: Sì

• Programmazione delle variabili: Fino a 600 variabili

• Diagnostica: Display ladder PLC integrato, oscilloscopio

• Display: LCD TFT DA 15 POLLICI

• Lingue: Molteplici

Dati generali

• Dimensioni della macchina: 2200 x 1050 x 1770 mm

• Ore di funzionamento: 12,276 h

• Tempo di esecuzione del programma: 4,426 h

• Applicazione: Lavorazione del magnesio

Caratteristiche della macchina

• Espulsore pneumatico

• Sincronizzazione del mandrino

• Asse C

Attrezzatura aggiuntiva

• Trasportatore di trucioli

• Tavola di alimentazione barre
