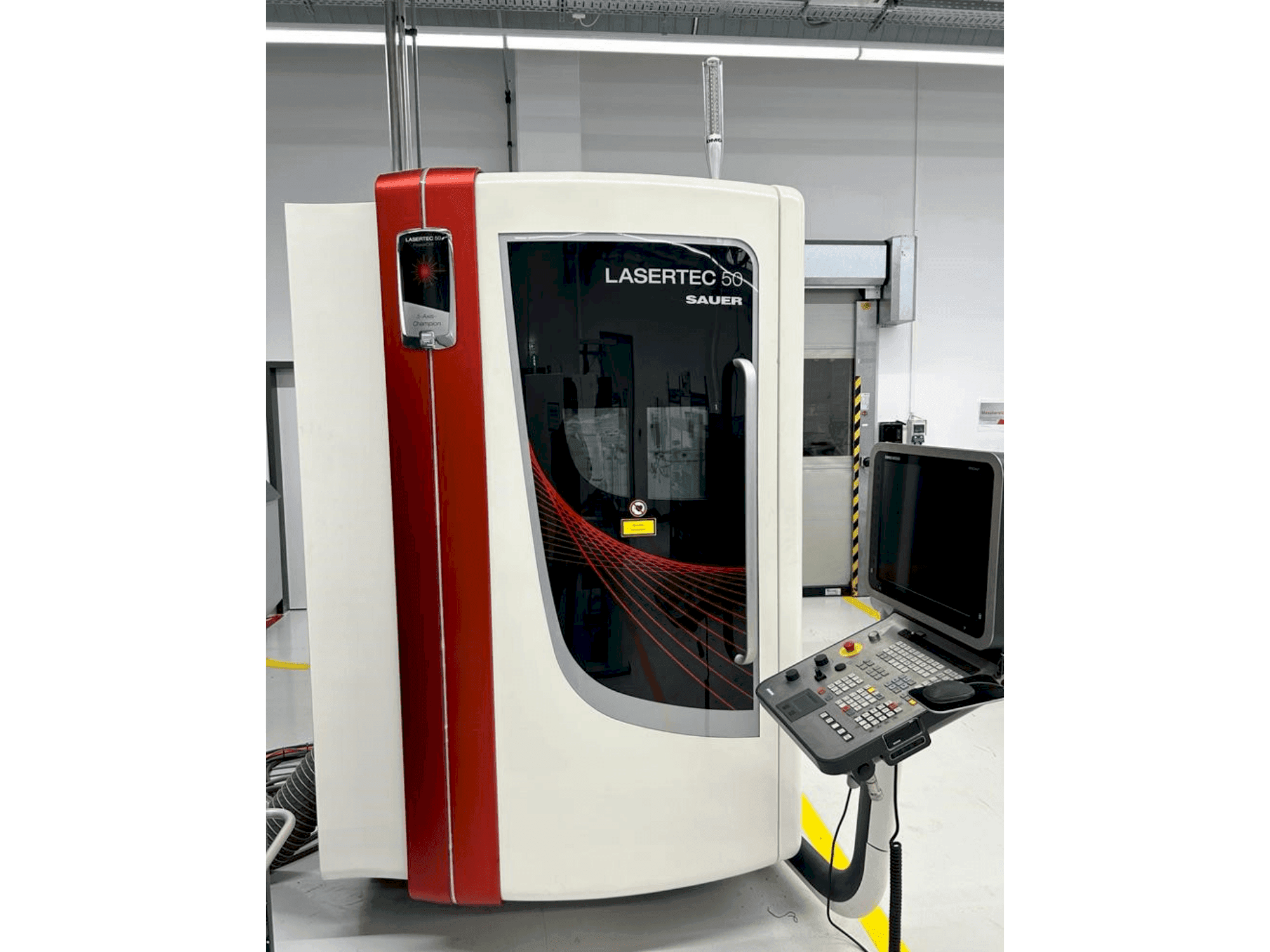

- DMG SAUER LASERTEC 50 Macchina di precisione laser a 5 assi
Questa macchina laser di precisione a 5 assi DMG SAUER LASERTEC 50 è stata prodotta nel 2010 in Germania. Attualmente è ancora in produzione ma con disponibilità diretta. È in ottime condizioni con un totale di 81.142 ore di funzionamento della macchina e 14.393 ore di taglio. La macchina viene fornita con un laser LASAG FLS 352 A (2011), un sistema di estrazione Keller L-CUT-1-P2-B60-V (2010) e un refrigeratore KKT OLB 10 SA (2014). In allegato le specifiche tecniche originali in PDF in tedesco.
Panoramica
- marca: DMG
- anno: 2010
- MODELLO: SAUER LASERTEC 50
- Ore di esercizio: 14393
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Centri di lavoro (universale)
- disponibilità: Immediata
Informazioni tecniche - DMG SAUER LASERTEC 50
Informazioni generali
- Lunghezza macchina: 2875 mm
- Larghezza macchina: 3440 mm
- Altezza macchina: 2772 mm
- Peso della macchina: 5000 kg
Movimento
- Movimento ASSE-X: 500 mm
- Corsa rapida ASSE-X: 60 m/min
- Movimento ASSE-Y: 500 mm
- Corsa rapida ASSE-Y: 60 m/min
- Movimento ASSE-Z: 700 mm
- Corsa rapida ASSE-Z: 30 m/min
- Movimento ASSE-B: -90 / +160 MM
- Movimento ASSE-C: n x 360 MM
Dotazione supplementare
- - Laser LASAG FLS 352 A (2011)
- - Sistema di estrazione Keller L-CUT-1-P2-B60-V (2010)
- - Refrigeratore KKT OLB 10 SA (2014)
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Macchina di base: macchina laser di precisione a controllo numerico // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm percorso di traslazione // slitta trasversale con azionamenti lineari // asse verticale (asse z) con guide lineari e azionamento a vite a ricircolo di sfere // copertura completa (classe di protezione laser 1) con 1 finestra di sicurezza laser // solido telaio di base della macchina in fusione minerale // laser lasag nd:yag fls (300 watt) // testa di lavorazione (100 mm di lunghezza focale) // espansore motorizzato 1 - 6 volte // qualità della barra
- - Unità di controllo: controllo percorso 3d // siemens 840 d solutionline
- - Tavola di lavoro: tavola girevole nc // altamente dinamica e precisa // con due motori di coppia per pezzi fino a 200 mm di diametro // carico massimo fino a 14 kg. Carico fino a 14 kg
- - Opzioni del piano di lavoro: flangia di fissaggio ks // hsk-63 con allineamento radiale e angolare per il bloccaggio manuale bloccaggio del pallet del cliente 200 x 280 mm // il pallet richiede un supporto hsk-63
- - Percorso del fascio della telecamera con sorgente di luce incidente a led a collo d'oca // interruttore di collisione per la testa di elaborazione (con azione a 3 assi)
- - Opzioni di controllo: trasformazione a 5 assi // volantino elettronico // pressione del gas di processo programmabile
- - Segnalazione luminosa mg di 4 stati della macchina: "programma attivo", "avviso laser", "guasto", "modalità di impostazione".
- - Sonda di misura 3d renishaw omp 400 ad estensione automatica
- - Finestra aggiuntiva di protezione del laser 297 mm x 210 mm // unità di aspirazione con stadio di filtraggio secondario // unità di raffreddamento per i motori laser e lineari // scambiatore di calore acqua-acqua
- - Strumenti di potenza dmg
- Vantaggi qualitativi della macchina:
- - Taglio di pezzi grezzi in pcd / cbn su tre o cinque assi: 10 volte più veloce rispetto all'edm a filo
- - Taglio laser di inserti pcd / cbn in 2d e direttamente sull'utensile a gambo
- - Macchina di precisione a 5 assi con azionamenti lineari in x / y per un'accelerazione di > 1g
- - Motori torque altamente dinamici in entrambi gli assi rotativi (asse b e asse c)
- - Elevata precisione di posizionamento ≤ 8 μm
- - Telecamera ccd e sonda 3d touch per una rapida configurazione
- - Solutionline siemens 840d di facile utilizzo con funzioni software speciali
- - Un'ottima accessibilità del laser per gli interventi di regolazione e manutenzione
- - La macchina è attualmente in produzione ma è immediatamente disponibile
Vantaggi della macchina
Informazioni extra
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
