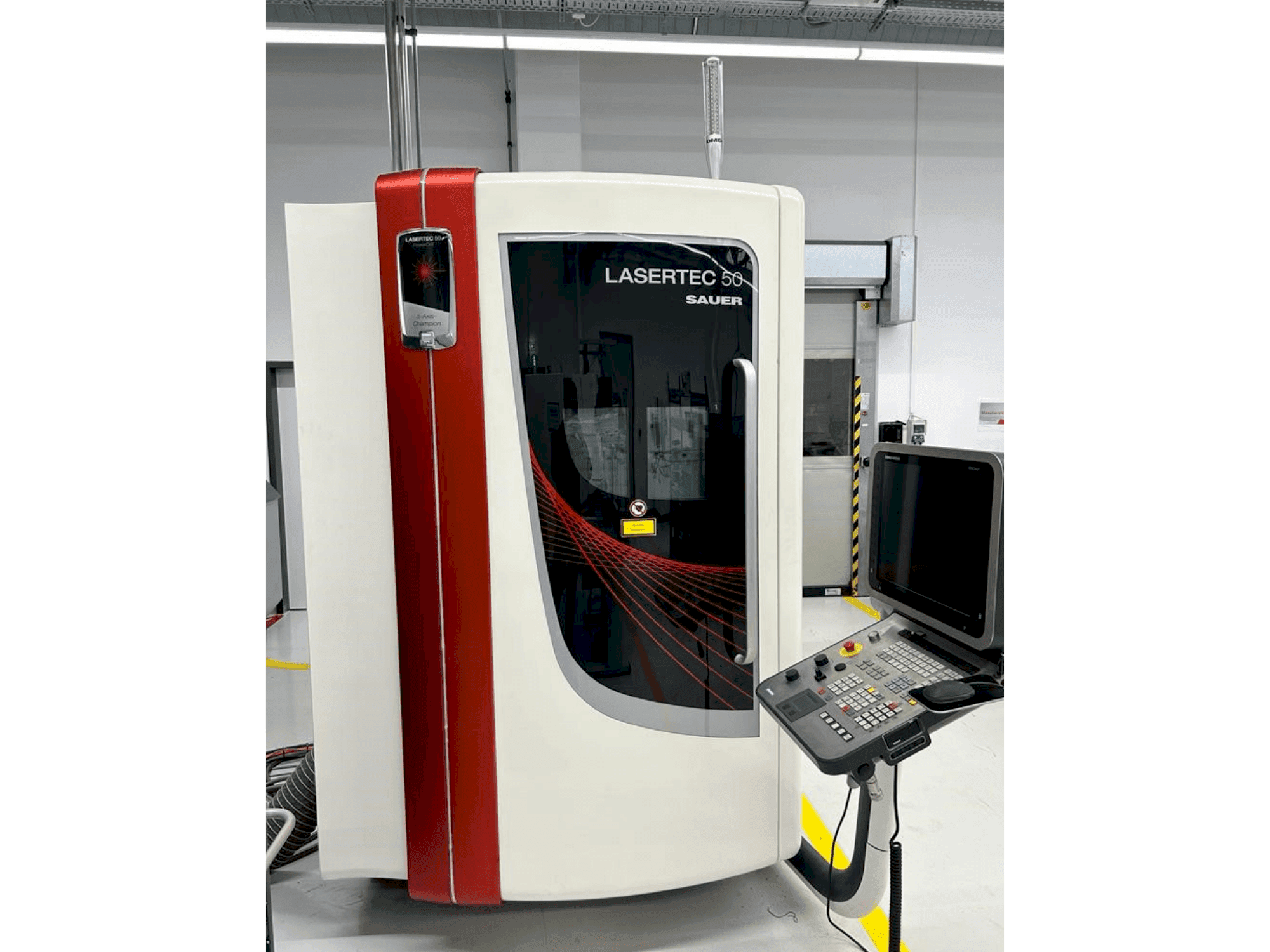

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Dotazione supplementare

• Laser LASAG FLS 352 A (2011)
• Sistema di estrazione Keller L-CUT-1-P2-B60-V (2010)
• Refrigeratore KKT OLB 10 SA (2014)

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Taglio di pezzi grezzi in pcd / cbn su tre o cinque assi: 10 volte più veloce rispetto all'edm a filo
• Taglio laser di inserti pcd / cbn in 2d e direttamente sull'utensile a gambo
• Macchina di precisione a 5 assi con azionamenti lineari in x / y per un'accelerazione di > 1g
• Motori torque altamente dinamici in entrambi gli assi rotativi (asse b e asse c)
• Elevata precisione di posizionamento ≤ 8 μm
• Telecamera ccd e sonda 3d touch per una rapida configurazione
• Solutionline siemens 840d di facile utilizzo con speciali funzioni software
• Un'ottima accessibilità del laser per gli interventi di regolazione e manutenzione
• Non viene utilizzato alcun gas di processo speciale. È necessaria solo aria compressa a 6 bar
• La macchina può lavorare contemporaneamente su 5 assi

Vantaggi tecnici della macchina

• Macchina di base: macchina laser di precisione a controllo numerico // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm percorso di traslazione // slitta trasversale con azionamenti lineari // asse verticale (asse z) con guide lineari e azionamento a vite a ricircolo di sfere // copertura completa (classe di protezione laser 1) con 1 finestra di sicurezza laser // solido telaio di base della macchina in fusione minerale // laser lasag nd:yag fls (300 watt) // testa di lavorazione (100 mm di lunghezza focale) // espansore motorizzato 1 - 6 volte // qualità della barra
• Unità di controllo: controllo percorso 3d // siemens 840 d solutionline
• Tavola di lavoro: tavola girevole nc // altamente dinamica e precisa // con due motori di coppia per pezzi fino a 200 mm di diametro // carico massimo fino a 14 kg. Carico fino a 14 kg
• Opzioni del piano di lavoro: flangia di fissaggio ks // hsk-63 con allineamento radiale e angolare per il bloccaggio manuale bloccaggio del pallet del cliente 200 x 280 mm // il pallet richiede un supporto hsk-63
• Percorso del fascio della telecamera con sorgente di luce incidente a led a collo d'oca // interruttore di collisione per la testa di elaborazione (con azione a 3 assi)
• Opzioni di controllo: trasformazione a 5 assi // volantino elettronico // pressione del gas di processo programmabile
• Segnalazione luminosa mg di 4 stati della macchina: "programma attivo", "avviso laser", "guasto", "modalità di impostazione".
• Sonda di misura 3d renishaw omp 400 ad estensione automatica
• Finestra aggiuntiva di protezione del laser 297 mm x 210 mm // unità di aspirazione con stadio di filtraggio secondario // unità di raffreddamento per i motori laser e lineari // scambiatore di calore acqua-acqua
• Strumenti di potenza dmg

Informazioni extra

La macchina è attualmente in produzione ma è immediatamente disponibile
