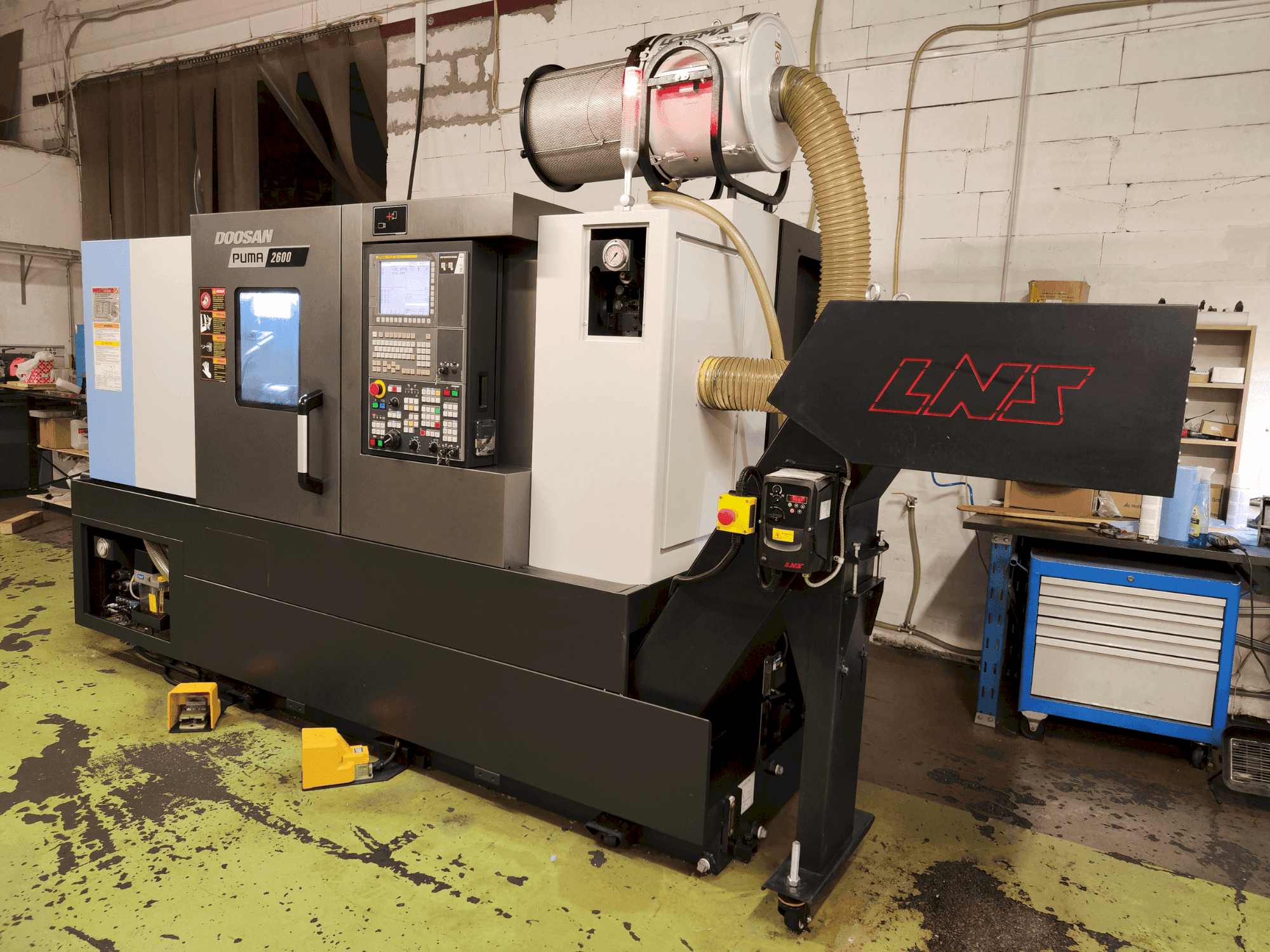

DOOSAN - Puma 2600/500LV-TUR-DOO-2018-00001

Porta anteriore a battente: 680 mm (26,8")

Ribaltamento della sella: 630 mm (24,8")

Diametro di rotazione consigliato: 305 mm (12,0")

Diametro massimo di rotazione: 481 mm (18,9") / 376 mm (14,8")

Lunghezza massima di tornitura: 755 mm (29,7") / 725 mm (28,5")

Diametro di lavoro della barra: 102 mm (4,0")

Attacco mandrino: ASA A2-11

Diametro del cuscinetto del mandrino (anteriore): 160 mm (6,3")

Diametro del foro passante del mandrino: 115 mm (4,5")

Angolo minimo di indicizzazione del mandrino (asse C): 0.001°

Dimensione utensile OD: 25 mm (1,0 in) {20 mm (0,8 in)*}

Diametro barra di alesatura: 50 mm (2.0 in) {40 mm (1.6 in)*}

Tempo di indicizzazione della torretta (1a rotazione): 0.15 s

Velocità mandrino utensile rotante: 5000 giri/min

Attacco del cannotto della contropunta (vivo): MT#5

Alimentazione aria compressa: 100 mm (3,9")

Velocità del sottomandrino (cinghia [incorporata]): 4500 giri/min.

Naso del sottomandrino: ASA A2#5

Diametro del cuscinetto del sottomandrino (anteriore): 90 mm (3,5")

Diametro del foro passante del sottomandrino: 62 mm (2,4")

Angolo minimo di indicizzazione del sottomandrino (asse C): 0.001°

Alimentazione elettrica (capacità nominale): 48,86 kVA
