DOOSAN - VCF 850LSR

2017

Venduta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili

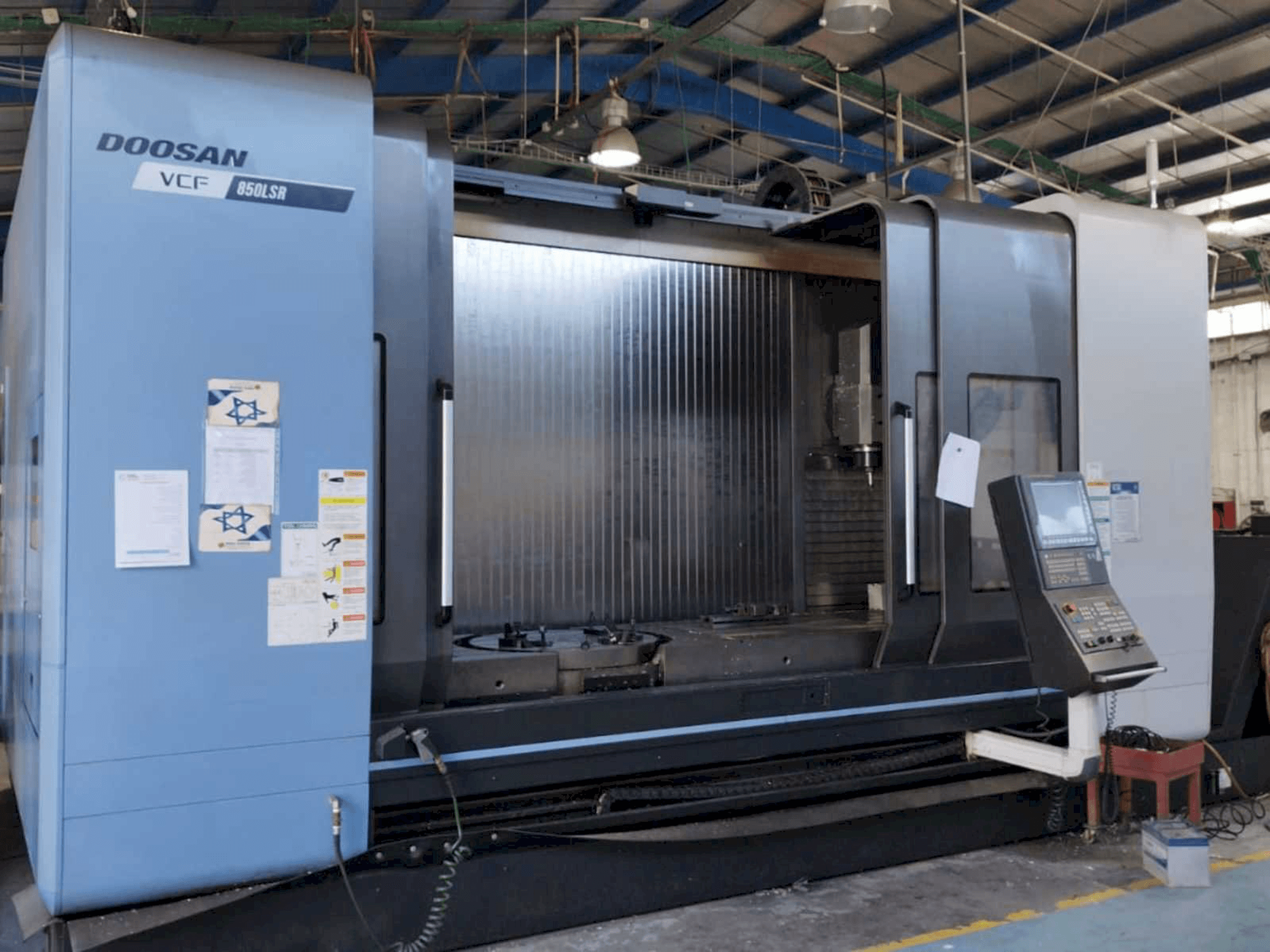

Centro di lavoro verticale Doosan VCF 850LSR.

Mostra in lingua originale

Questo centro di lavoro verticale Doosan VCF 850LSR è stato prodotto nel 2017 in Corea. È dotato di un'unità di controllo FANUC F31i-5AX e ha 5 assi. La macchina ha una velocità del mandrino di 12000 giri/min e un diametro massimo dell'utensile di 80 mm.

Panoramica

marca: DOOSAN
anno: 2017
MODELLO: VCF 850LSR
tipo di applicazione: Fresatura
Località: Israele
tipo di macchina: Centri di lavoro (verticale)
disponibilità: Venduta
marca unità di controllo: FANUC
ID GINDUMAC: IL-MIL-DOO-2017-00001

Informazioni tecniche

Informazioni generali

Lunghezza macchina: 3795 mm
Larghezza macchina: 5440 mm
Altezza macchina: 3205 mm
Peso della macchina: 24000 KG

Sistema di controllo

Marca: FANUC
Modello: F31i-5AX

Trasmissione principale

Potenza motore mandrino: 18.5/22 kw
Diametro interno del mandrino: 12000
Cono di adattamento: BT40
Numero di assi: 5

Movimento

Movimento ASSE-X: 3000 mm
Corsa rapida ASSE-X: 40 m/min
Movimento ASSE-Y: 850 mm
Corsa rapida ASSE-Y: 40 m/min
Movimento ASSE-Z: 800 mm
Corsa rapida ASSE-Z: 40 m/min

Pezzo in lavorazione

Peso del pezzo in lavorazione: 3500 kg

Piano di lavoro

Lunghezza esterna: 3500 mm
Larghezza esterna: 870 mm

Utensili

Peso massimo: 8 kg
Diametro massimo utensile: 80 mm
Lunghezza massima utensile: 300 mm

Informazioni aggiuntive

Vantaggi della macchina

Vantaggi tecnici della macchina:
- - Superficie del tavolo mm scanalatura a t (5-150 x 18h8)
- - Max. Altezza del pezzo mm 900
- - Superficie del mandrino alla tavola mm 100-900
- - Coppia max. Coppia (25% ed) nm 204
- - Trasmissione di potenza - azionamento incorporato
- - Tipo di cono iso #40, cono 7/24
- - Max. Avanzamento di taglio 20. 000 mm/min
- - Posizionamento mm ±0. 005/corsa completa
- - Ripetibilità mm ±0. 002
- - Attacco utensile mas403 bt-40
Vantaggi qualitativi della macchina:
- - Numero di tasche: atc60

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
