➤ DÖRRIES SCHARMANN Heavycut 1.2 TDV4 usato | Foratura

Mostra in lingua originale

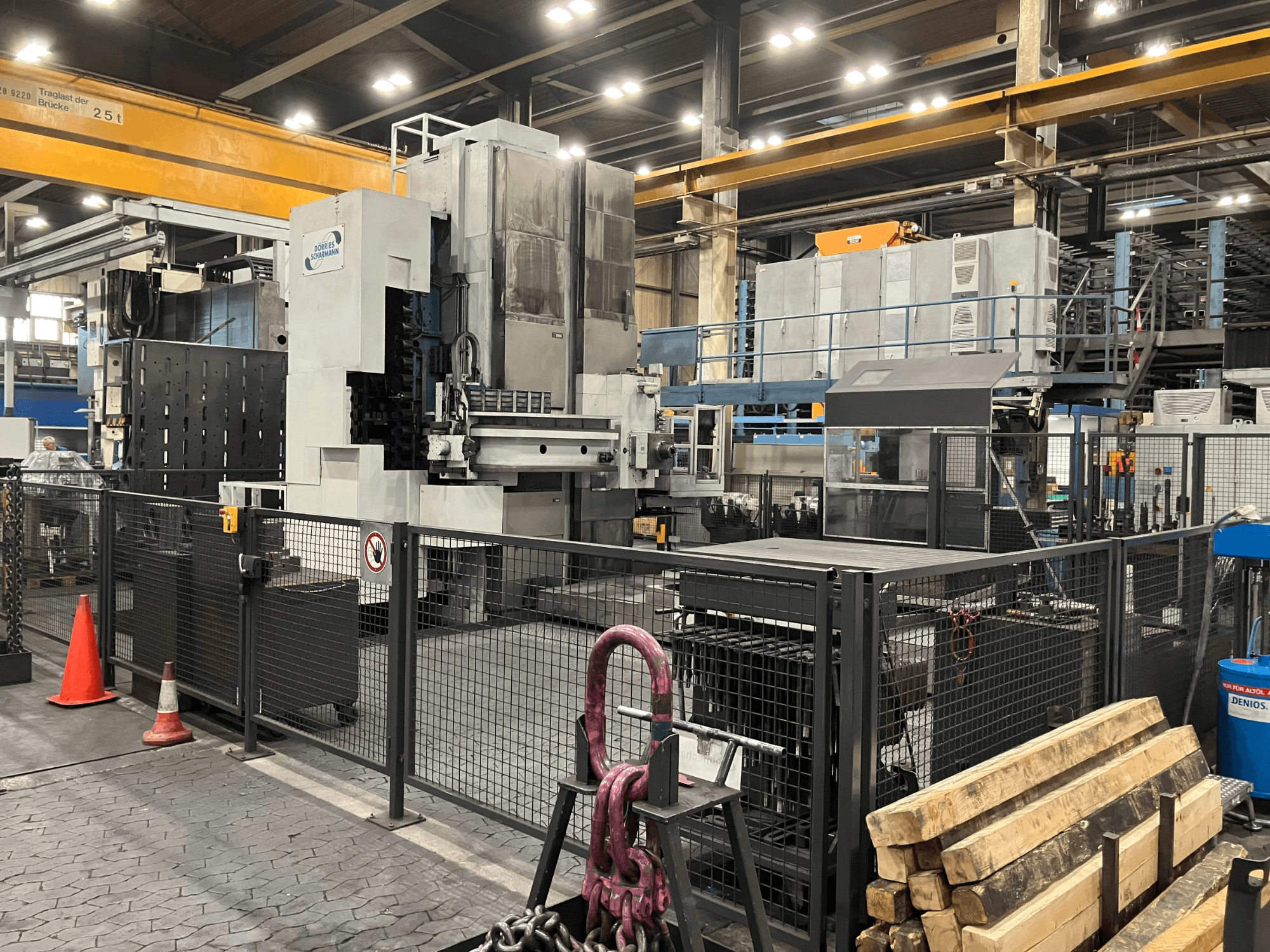

Questa macchina DÖRRIES SCHARMANN Heavycut 1.2 TDV4 a 6 assi è stata prodotta nel 1989. Presenta una corsa impressionante dell’asse X di 2.500 mm, una corsa dell’asse Y di 2.500 mm e una corsa dell’asse Z di 800 mm. La macchina è dotata di un robusto piano di lavoro di dimensioni 2.000 x 2.500 mm con una capacità di carico massima di 25.000 kg. Se siete alla ricerca di capacità di alesatura di alta qualità, prendete in considerazione la alesatrice DÖRRIES SCHARMANN Heavycut 1.2 TDV4 che abbiamo in vendita. Contattateci per ulteriori dettagli.

Panoramica

marca: DÖRRIES SCHARMANN
anno: 1989
MODELLO: Heavycut 1.2 TDV4
tipo di applicazione: Altri attrezzi
Località: Germania
tipo di macchina: Alesatrice (Metallo)
marca unità di controllo: HEIDENHAIN

Informazioni tecniche - DÖRRIES SCHARMANN Heavycut 1.2 TDV4

Unità di controllo

Marca del controllo: HEIDENHAIN
Modello del controllo: iTNC 530

Dimensioni

Peso macchina: 50000 kg
Lunghezza tavolo: 2500 mm
Carico tavolo: 25000 kg
Larghezza tavolo: 2000 mm

Movimento

Asse B max: 360°
Asse B min: 0°
Numero di assi: 6
Corsa asse X: 2500 mm
Corsa asse Y: 2500 mm
Corsa asse Z: 800 mm

Specifiche tecniche

Peso utensile max: 40 kg
Potenza mandrino: 65 kW
Velocità mandrino: 2000 RPM
Dimensione cono: ISO 50
Raffreddamento attraverso il mandrino: Sì
Stazioni utensili: 40

Informazioni aggiuntive

Specifiche tecniche

* Controllo numerico: Heidenhain iTNC 530

* Corsa asse X: 2.500 mm

* Corsa asse Y: 2.500 mm

* Corsa asse Z: 800 mm

* Corsa asse W: 700 mm

* Corsa asse V: 1.500 mm

* Asse B: 360°

* Diametro mandrino di lavoro: 150 mm

* Portautensili: ISO 50 DIN 2079

* Numero di stadi di ingranaggi: 3

* Dimensioni del piano: 2.000 × 2.500 mm

* Altezza del tavolo: 1.050 mm

* Portata del tavolo: 25.000 kg

* Velocità di avanzamento asse V: 1–10.000 mm/min

* Velocità di avanzamento asse B: 2,4 giri/min

* Avanzamento rapido assi X/Y/Z/W: 10.000 mm/min

* Velocità di avanzamento assi X/Y/Z/W: 1–10.000 mm/min

* Sezione trasversale della trave del portale: 325 × 325 mm

* Magazzino utensili: a catena

* Capacità del magazzino utensili: 40 utensili

* Diametro massimo utensile: 340 mm

* Diametro massimo della barra di alesatura: 500 mm

* Lunghezza massima dell'utensile: 500 mm

* Peso massimo utensile: 40 kg

* Velocità rapida del magazzino utensili: circa 40 m/min

* Velocità di avanzamento lento del magazzino utensili: circa 1,2 m/min

* Sistema di lubrificazione: lubrificante attraverso il mandrino

* Sistema di lubrificazione: ugelli di lubrificazione esterni

* Filtrazione del refrigerante: filtro a nastro di carta

* Monitoraggio del processo: controllo adattivo

* Volantino: HR 550 FS

* DNC: Heidenhain DNC

* Controllo adattivo al carico: Sì

* KinematicsOpt: Sì

* Impostazioni globali del programma: Sì

* HDR e SIK: Sì

Dotazione aggiuntiva / accessori

* WFK 100 S

* WFK 50 S

* Montaggio automatico della testa di fresatura

* Serraggio automatico della testa di fresatura

* Azionamento della testa di fresatura tramite albero comandato

* Raffreddamento utensile con 4 ugelli

* Trasportatore trucioli

* Monitoraggio della coppia

* Indicatori di posizione

Retrofit / Ammodernamento nel 2013

* Controllo CNC: Heidenhain iTNC 530

* Schermo piatto a colori TFT da 19" BF 760

* TouchPad TE 745 con pannello di comando macchina integrato

* Volantino elettronico HR 550 FS con griglia e componenti di collegamento

* HDR e SIK

* Impostazioni globali del programma

* KinematicsOpt

* Controllo adattivo al carico

* DNC Heidenhain

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
