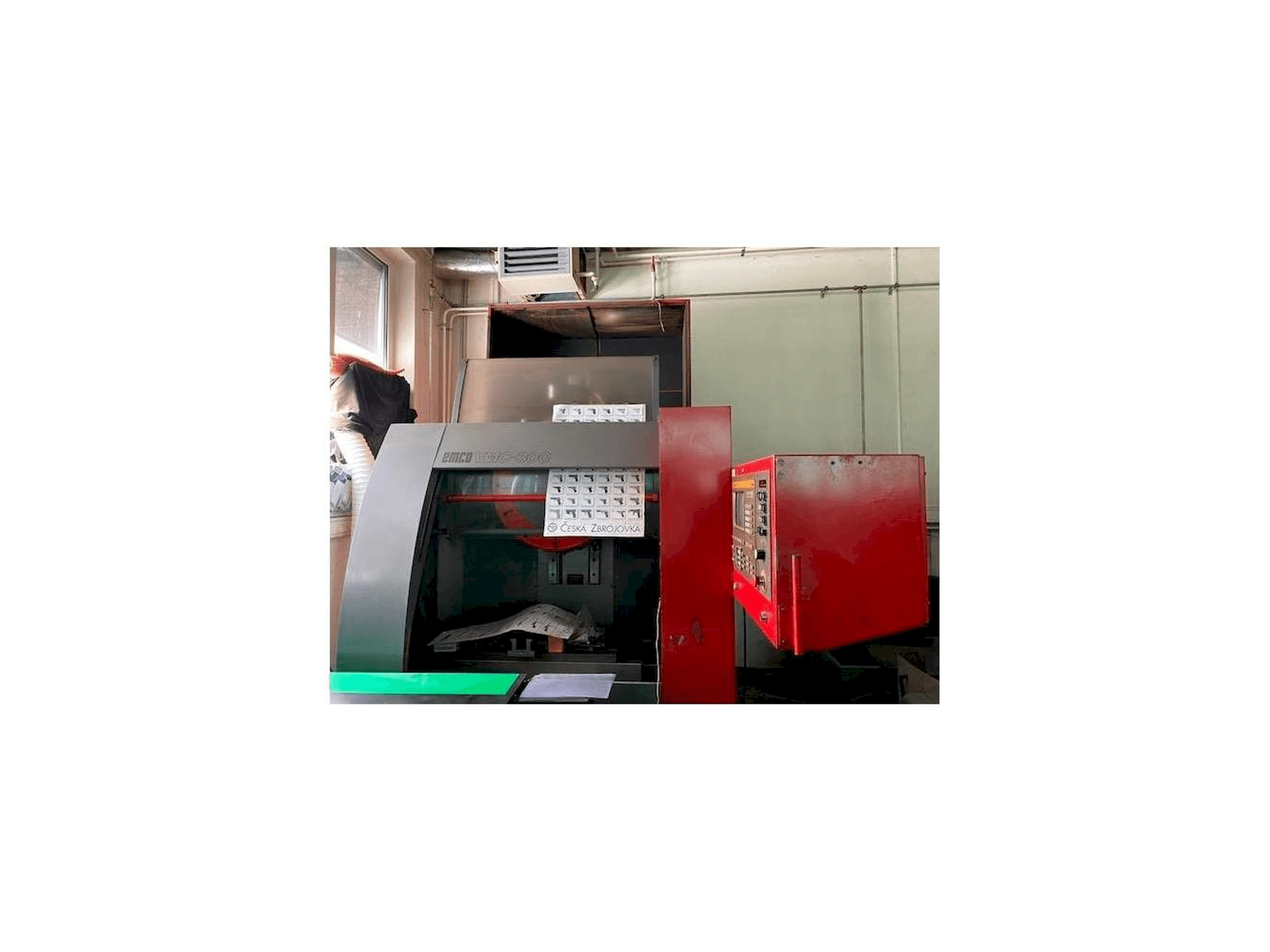

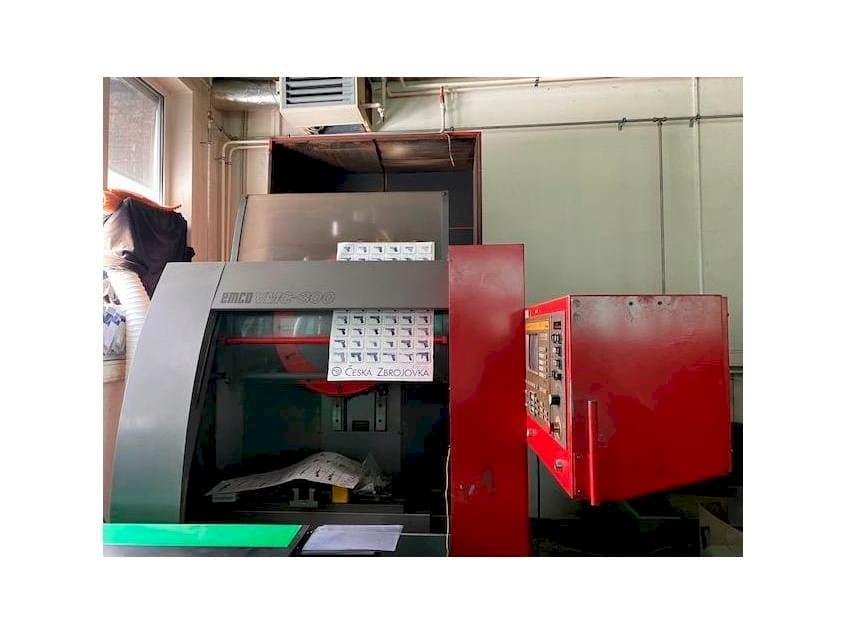

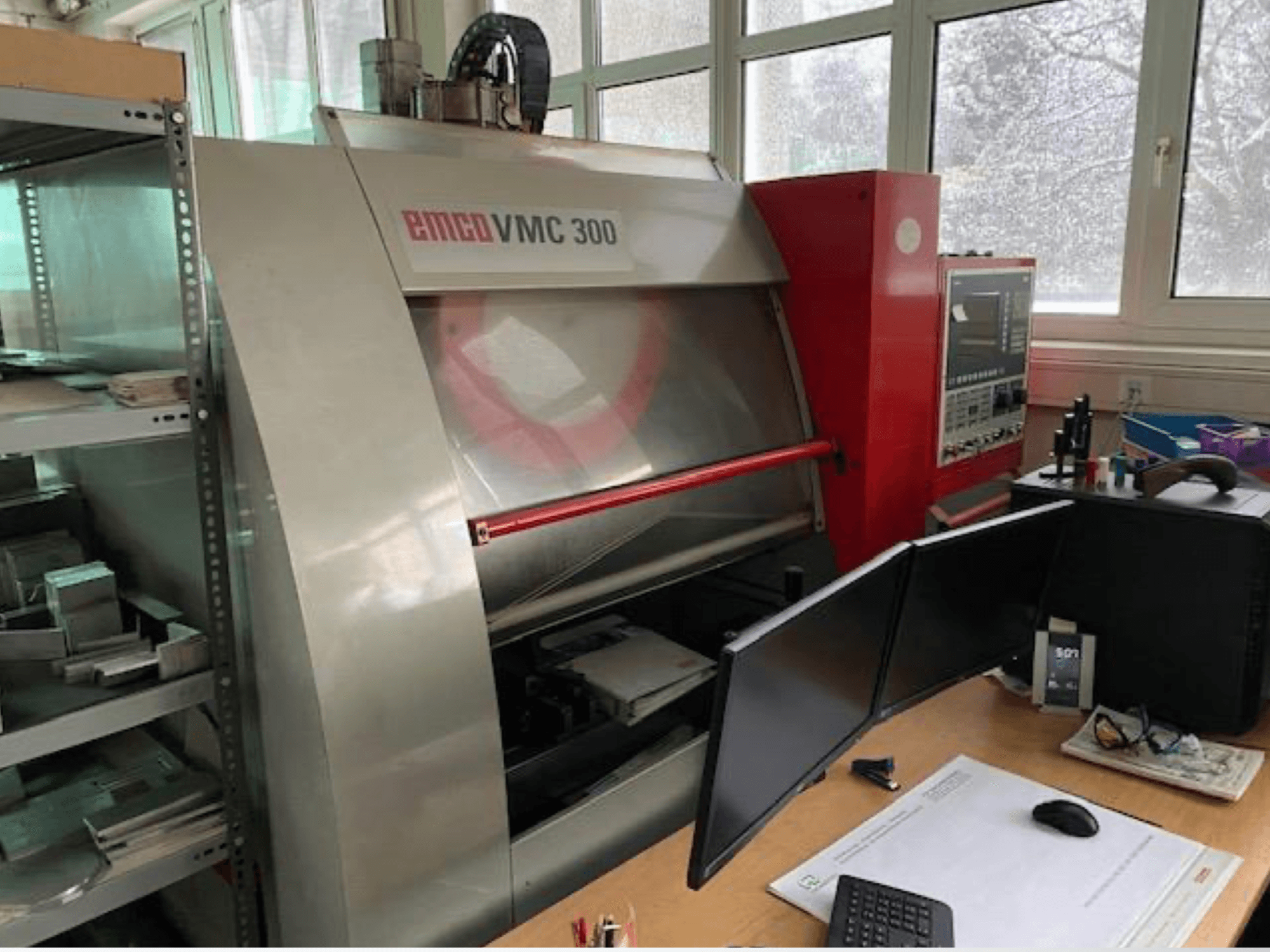

EMCO - VMC 300AT-MIL-EMC-2003-00001

• Sono disponibili 2 unità (una più recente e una più vecchia) con marche di controllo diverse

• Distanza dalla punta del mandrino al piano di lavoro: 210 – 450 mm

• Numero di scanalature a T: 3

• Larghezza delle scanalature a T: 14 mm

• Distanza tra le scanalature a T: 100 mm

• Diametro del cuscinetto del mandrino: Ø60 mm

• Tipo di cuscinetto: cuscinetto a sfere a contatto angolare

• Conicità utensile: SK40 (DIN 69871 / ISO 7388-I)

• Perno di trazione: M16 (DIN 69872 / ISO 7388-II)

• Serraggio automatico dell’utensile

• Forza di serraggio dell’utensile: 6.000 N

• Sporgenza del mandrino: 330 mm

• Potenza del motore del mandrino: 9 / 11 kW (ciclo di lavoro al 100% / 60%)

• Velocità del mandrino opzionale: 0 – 8.000 giri/min

• Coppia massima: 100 Nm (5.000 giri/min) / 78 Nm (opzione 8.000 giri/min)

• Livello di rumorosità: 72 dB(A) a 5.000 giri/min

• Capacità di fresatura nell’acciaio (16MnCr5 – 790 N/mm²): 220 cm³/min

• Capacità massima di foratura nell’acciaio: Ø25 mm

• Capacità massima di maschiatura nell’acciaio: M20

• Servoazionamenti CA con mandrini a vite a ricircolo di sfere

• Velocità di avanzamento (X/Y/Z): 0,01 – 12.000 mm/min

• Corsa rapida (X/Y/Z): 12 m/min

• Forza di avanzamento X/Y: 6.000 N

• Forza di avanzamento Z: 8.800 N

• Risoluzione: 0,001 mm

• Portautensili: a tamburo con logica di direzione

• Cambio utensili automatico

• Peso totale massimo degli utensili nel magazzino: 36 kg

• Diametro massimo dell'utensile: 100 mm

• Lunghezza massima utensile: 220 mm

• Tempo di cambio utensile: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Tempo chip-to-chip (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Capacità serbatoio refrigerante: 100 L

• Portata della pompa del refrigerante: 10 L/min

• Pressione massima del refrigerante: 3,7 bar

• Alimentazione del refrigerante: 4 ugelli esterni

• Lubrificazione centrale automatica per guide e mandrini a vite a sfere

• Cuscinetti del mandrino principale lubrificati a grasso

• Alimentazione: 3/PE ~ 400 V / 50–60 Hz

• Fluttuazione massima di tensione: +5% / -10%

• Carico allacciabile: 15 kVA

• Corrente nominale: 22 A

• Corrente massima: 25 A

• Fusibile principale: 35 A (a fusione lenta)

• Potenza di cortocircuito richiesta: 1600 kVA

• Pressione del sistema pneumatico: 5 – 10 bar

• Portata d'aria minima: 750 L/min

• Consumo medio d’aria: 180 L/min

Attrezzatura aggiuntiva

• Cambio utensili automatico a 12 posizioni

• Sistema di lubrificazione centralizzata automatica

• Sistema di raffreddamento con 4 ugelli esterni

• Sistema automatico di serraggio utensili

• Interfaccia mandrino SK40

Vantaggi della macchina:

• Affidabile cambio utensili automatico a 12 posizioni

• Sistema di lubrificazione automatica integrato per guide e mandrini a vite a sfere
