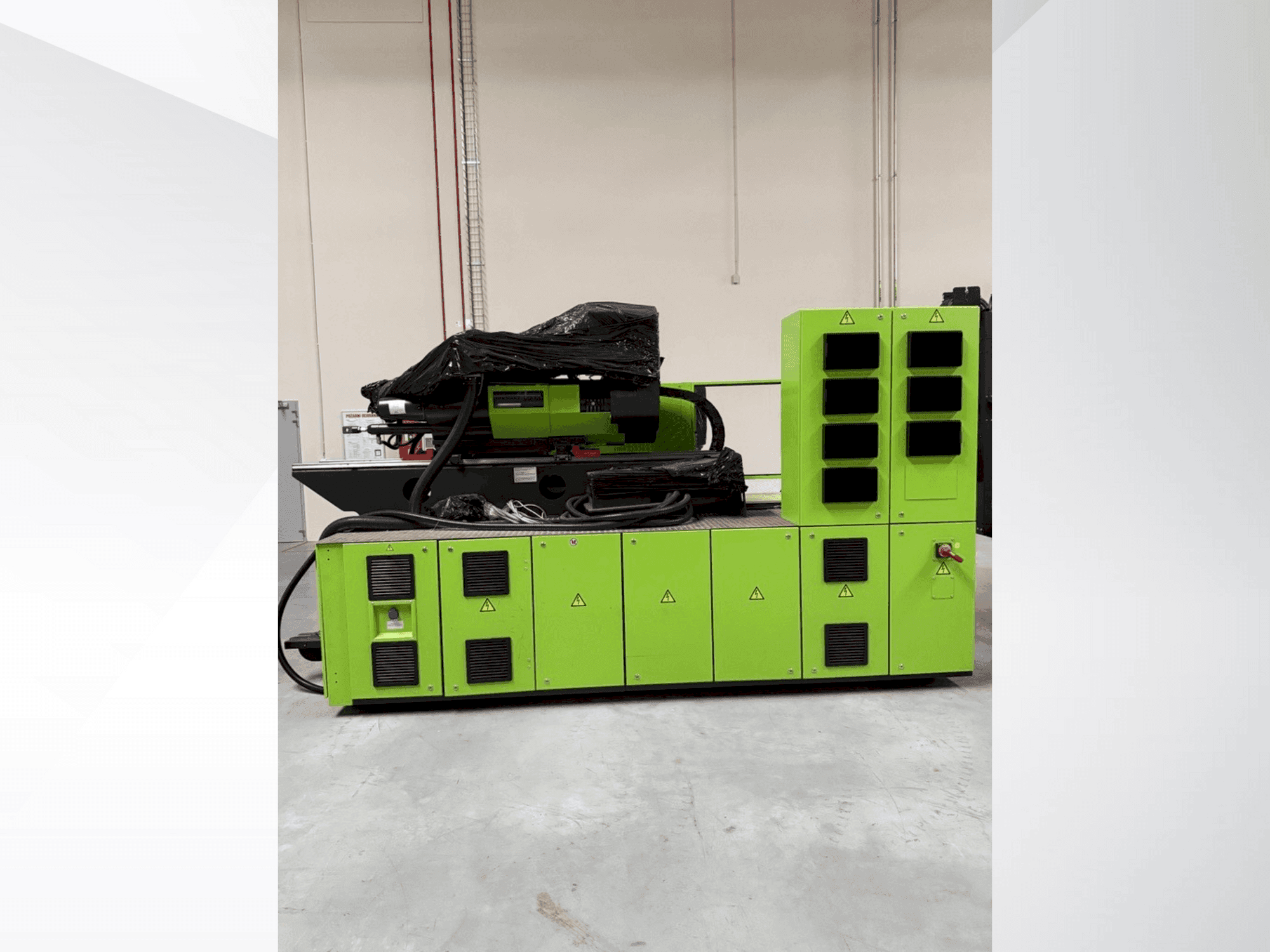

Engel - E-Duo 740H-740L-700 combiCZ-INJ-ENG-2017-00001

2 circuiti di controllo del canale caldo a 3 zone con viti d50 / 32

Peso massimo dello stampo (totale): 11000 kg / peso massimo dello stampo per piastra: 7300 kg / distanza massima del baricentro dello stampo dalle superfici di bloccaggio: 315 mm

Forza di apertura (con cuscinetto di pressione) kN 510

Forza di apertura: 130 kN

Dimensioni della piastra (H × V): 1510 × 1440 mm

Distanza tra i tiranti (H × V): 1100 × 960 mm

Diametro dei tiranti: 175 mm

Peso massimo dello stampo: 11000 kg

Unità di iniezione 1

• Capacità di iniezione: 318 cm³

• Rapporto L/D (vite a 3 zone): 24

• Tasso di recupero (vite a 3 zone): 31 g/s

• Velocità di iniezione: 281 cm³/s

• Corsa dell'ugello: 600 mm

• Potenza di riscaldamento: 16 kW

• Azionamento elettrico della vite: 34 kW

• Coppia al 60% del ciclo di lavoro: 903 Nm

Unità di iniezione 2

• Capacità di iniezione: 318 cm³

• Rapporto L/D (vite a 3 zone): 24

• Tasso di recupero (vite a 3 zone): 31 g/s

• Velocità di iniezione: 281 cm³/s

• Pressione di iniezione (rigenerativa): 2400 bar

• Corsa dell'ugello: 600 mm

• Capacità di riscaldamento: 16,2 kW

• Numero di zone di riscaldamento incl. ugello: 6

• Azionamento elettrico a vite: 34 kW

• Coppia al 60% del ciclo di lavoro: 903 Nm
