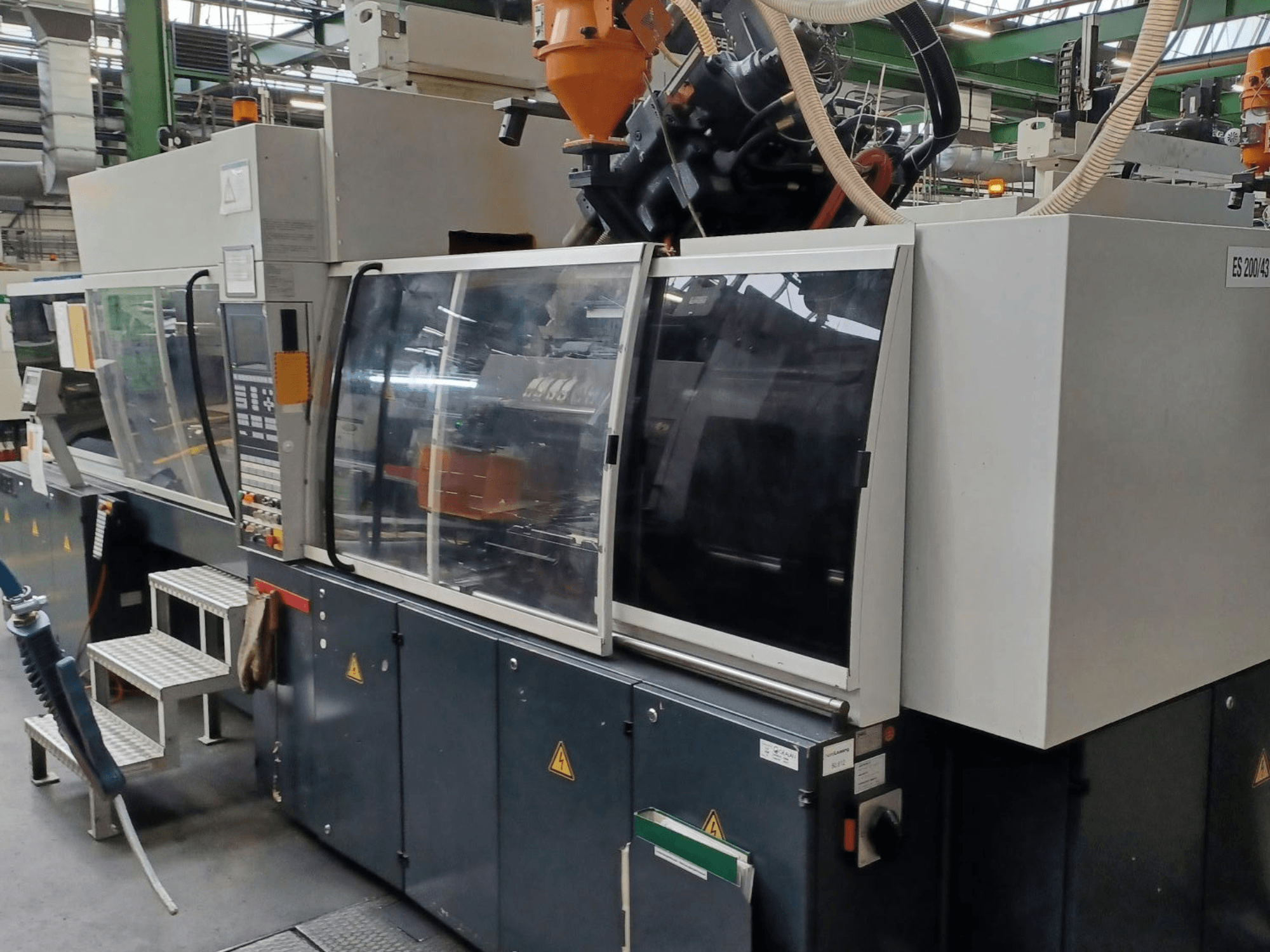

Engel - ES650H/200W-200HL-2F DE-INJ-ENG-2001-00005

• Unità di serraggio

  • Peso dello stampo (WZ): 1500 kg

  • Peso totale in movimento: 3000 kg

  • Altezza minima dello stampo: 550 mm

  • Corsa di apertura dello stampo: 700 mm

  • Distanza dei tiranti (H × V): 920 × 750 mm

  • Dimensione del piano: 1250 mm

  • Corsa dell'espulsore: 150 mm

  • Forza di espulsione: 61 kN

  • Diametro anello di centraggio lato A: 110 mm

  • Diametro anello di centraggio lato B: 90 mm

  • Sistema di bloccaggio dello stampo: Idraulico/pneumatico

  • Controllo del tiro del nucleo: Sì

  • Numero di anime: 4 (lato A)

  • Controllo della tavola rotante: Sì

  • Controllo della piastra di indicizzazione: Sì

• Unità di iniezione 1 (principale) - Tipo 650H

  • Volume massimo di iniezione: 200 cm³

  • Volume della corsa: 251 cm³

  • Diametro della vite: 40 mm

  • Rapporto L/D: 20

  • Velocità della vite: 290 giri/min.

  • Pressione di iniezione: 1930 bar

  • Velocità di iniezione: 142 g/s

  • Peso del colpo (PS): 216 g

  • Velocità di plastificazione: 26 g/s

  • Orifizio dell'ugello: 15 mm

  • Motore della pompa: 30 / 12,3 kW

• Unità di iniezione 2 (secondaria) - Tipo 200W

  • Volume di iniezione massimo: 140 cm³

  • Volume della corsa: 69 cm³

  • Diametro della vite: 25 mm

  • Rapporto L/D: 24

  • Velocità della vite: 480 rpm

  • Pressione di iniezione: 2000 bar

  • Velocità di iniezione: 104 g/s

  • Peso del colpo (PS): 60 g

  • Velocità di plastificazione: 12 g/s

  • Orifizio dell'ugello: 15 mm

  • Motore della pompa: ~6,8 kW

• Corsa degli assi della macchina

  • Asse X (unità di iniezione): 500 mm

  • Asse Y (tavola rotante / portastampo): 1000 mm

  • Asse Z (unità di chiusura): 1400 mm

• Equipaggiamento e opzioni (macchina integrata)

  • SPC / Controllo di processo: Sì

  • Interfaccia di pressione: Sì

  • Secondo barile di iniezione: Sì

  • Monitoraggio stampo: No

  • Sensore di pressione della cavità: p-θ-t-θ (Priam)

  • Controllo del canale caldo: 16 zone

  • Filtro essiccatore: No

  • Programmi speciali: Sì

  • Opzione speciale: GealanXcomp

  • Automazione: No

• Condizioni generali

  • Ben mantenuto e revisionato

Attrezzatura aggiuntiva

• Robot di prelievo lineare Engel ERC 23/1-E (incluso)
