Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

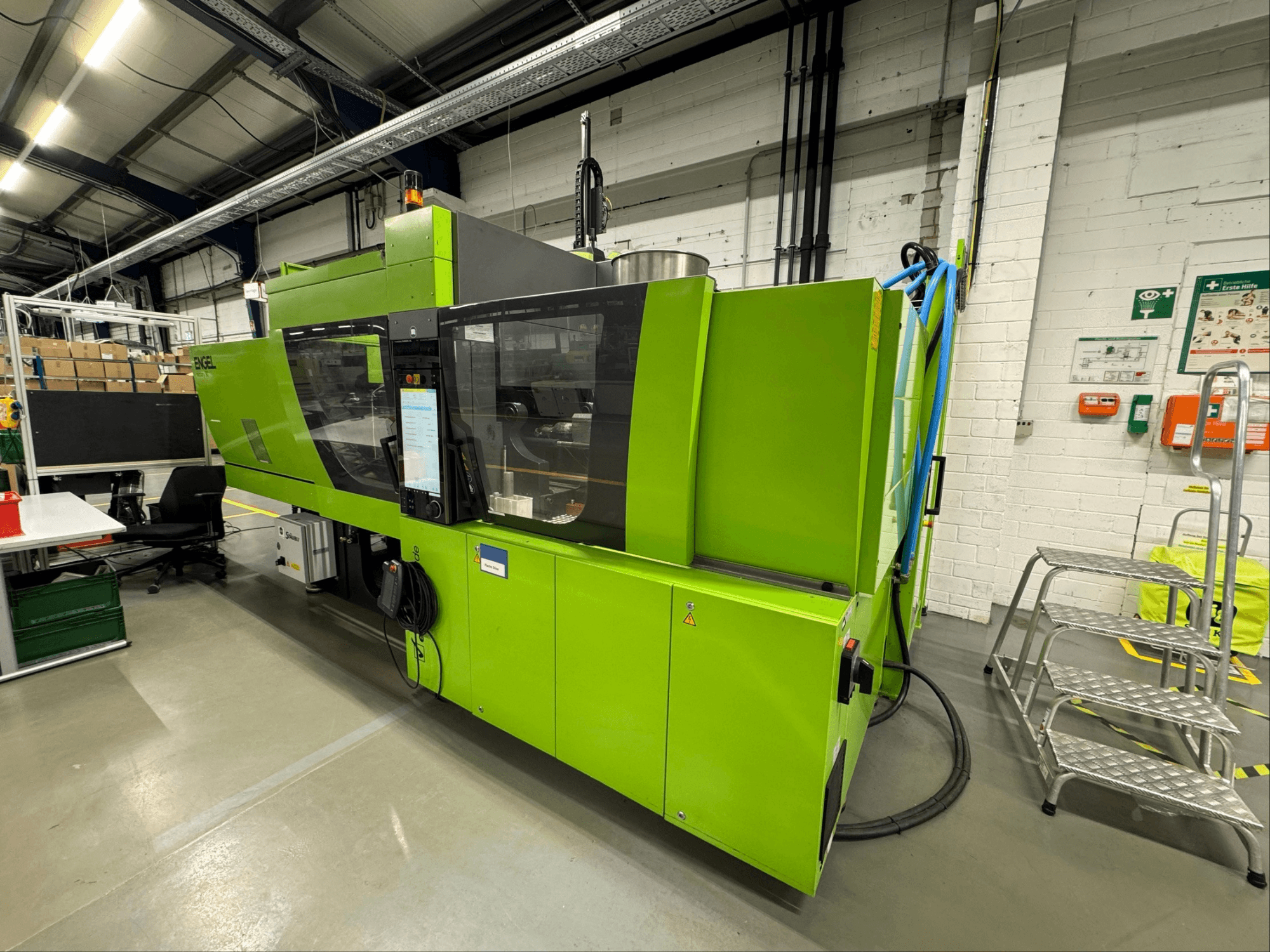

ENGEL Victory 200/90 tech

- Forza di chiusura: 90 tonnellate

- Dimensione unità di iniezione: 200

- Ore di funzionamento totali (macchina): 15.903 h

- Ore di funzionamento in modalità automatica (robot): 12.086 h

- Esecuzione della piastra di chiusura: piastra standard senza tiranti secondo EUROMAP

- Diametro di centraggio: 125 mm EUROMAP

- Sistema di chiusura magnetico: piastra di chiusura magnetica Stäubli

- Sistema di espulsione: espulsore centrale con interfaccia di sicurezza per l’espulsione

- Sistema di riscaldamento: fasce riscaldanti in ceramica da 230 V

ENGEL Viper 6 RC300

- Peso massimo di manipolazione (carico utile): 5 kg

- Corsa degli assi del robot:

Corsa X: 400 mm

Corsa Y (singola): 1.000 mm

Corsa sull'asse Z: 2.360 mm

Asse C: asse rotante pneumatico compatto, rotazione 0–90°, coppia 6 Nm

- Altezza minima di posizionamento: 1.450 mm (centro dell’asse C non ruotato, senza testa di presa e pezzo)

- Dimensione massima verticale del pezzo / della testa di presa (TV): 200 mm

- Altezza massima totale del sistema: 4.100 mm (manipolazione e macchina, compresi i piedini di appoggio)

- Lato di deposito del pezzo: lato posteriore della macchina

- Movimento di ingresso: verticale
