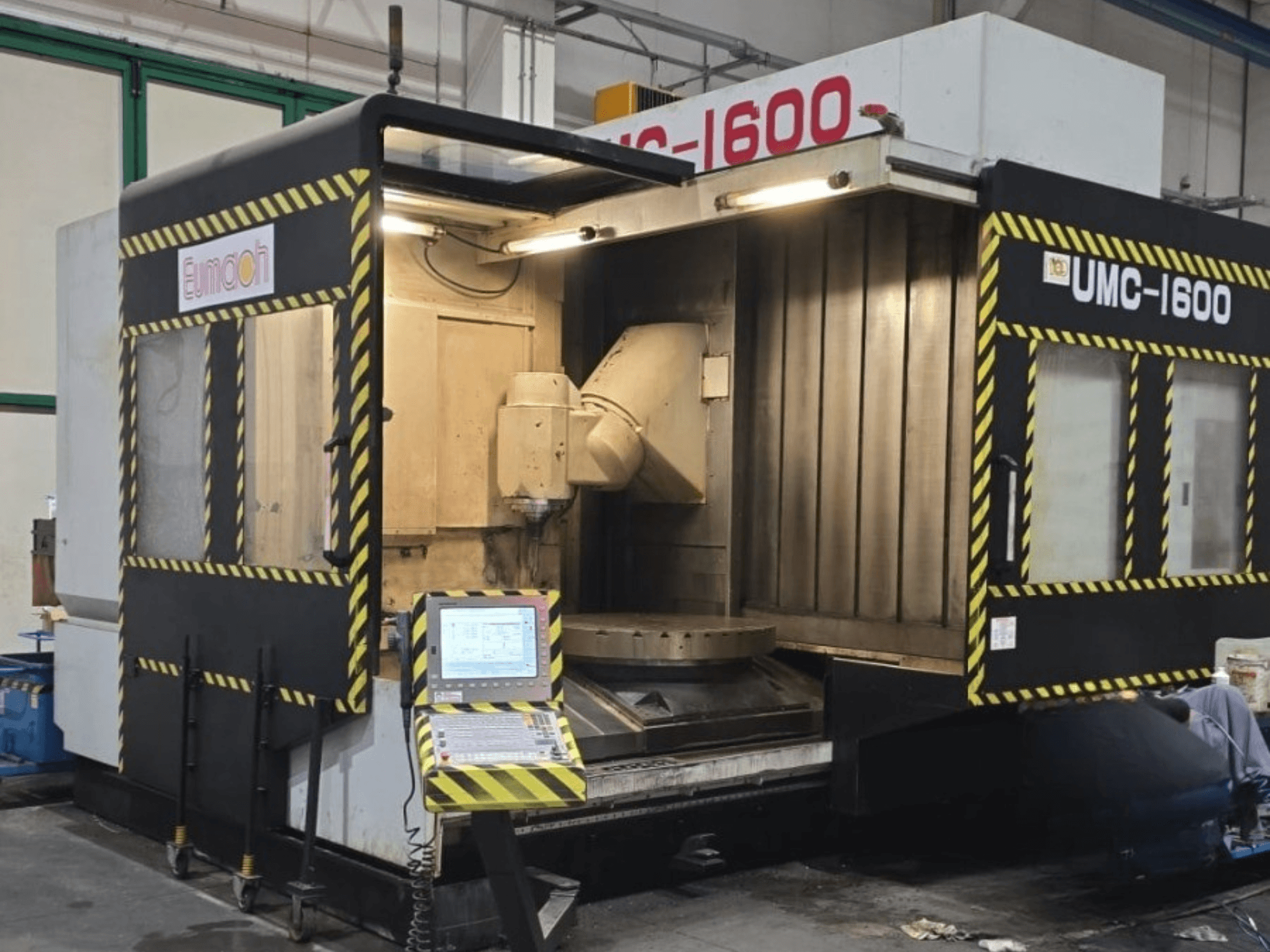

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• Certificazione CE: Sì

Corsa e avanzamento

• Campo di rotazione dell'asse B: da +10° a −190°

• Rotazione dell’asse C: 360°

• Avanzamento rapido X/Y/Z: 24 / 24 / 24 m/min

• Avanzamento di taglio X/Y/Z: 20 / 20 / 20 m/min

Tavola rotante (asse C)

• Diametro della tavola: Ø 1.320 mm

• Velocità massima della tavola: 30 giri/min

• Incremento minimo di indicizzazione: 0,001°

• Azionamento: motore a coppia ad azionamento diretto

• Scanalature a T: 13 scanalature, dimensione 18H, passo 100 mm

• Altezza del tavolo dal pavimento: 1.085 mm

Testa girevole (asse B)

• Azionamento: motore a coppia ad azionamento diretto

• Tempo di rotazione verticale ↔ orizzontale: 3 s

• Campo di rotazione: +10° / −190°

Mandrino

• Potenza S1/S6: 37,4 / 54 kW

• Coppia S1/S6: 170 / 390 Nm

• Diametro cuscinetto mandrino anteriore: 100 mm

• Distanza dal centro del mandrino alla colonna: 1.105 mm

• Conicità mandrino: da confermare (la documentazione indica come possibili HSK-A100, BT, CAT, SK50)

Distanze di lavoro

• Distanza verticale dalla punta del mandrino alla superficie del piano di lavoro: 150–1.200 mm

• Distanza orizzontale dal centro del mandrino alla superficie del piano di lavoro: 100–1.150 mm

• Distanza verticale dalla punta del mandrino al centro del piano di lavoro: da −300 a 960 mm

• Distanza orizzontale dal centro del mandrino al centro del piano di lavoro: da −250 a 1.010 mm

Cambio utensili automatico

• Tipo: a leva a camma

• Diametro massimo dell’utensile: Ø150 mm

• Lunghezza massima utensile: 350 mm

• Posizione di cambio utensile: orizzontale

Guide e viti a ricircolo di sfere

• Dimensioni guide lineari X/Y/Z: 55 / 55 / 55 mm

• Numero di guide X/Y/Z: 4 / 2 / 2

• Numero di pattini di guida X/Y/Z: 8 / 4 / 6

• Diametro delle viti a ricircolo di sfere X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Passo delle viti a ricircolo di sfere X/Y/Z: 16 / 12 / 12 mm

Dati elettrici

• Tensione: 400 V

• Frequenza: 50/60 Hz

• Carico allacciato: 80 kVA

Il disegno di profilo conferma le dimensioni di installazione

Caratteristiche integrate/opzioni

• Lavorazione simultanea a 5 assi

• Testa girevole con asse B ad azionamento diretto

• Tavola rotante ad azionamento diretto sull'asse C

• Controllo HEIDENHAIN iTNC 530 HSCI con interfaccia RS-232

• Scale lineari sugli assi X, Y, Z

• Encoder rotativi sugli assi B e C

In attesa di conferma (dati macchina)

• Conicità esatta del mandrino

• Ore di funzionamento

• Ore di funzionamento del mandrino

• Conferma che il magazzino da 60 utensili e tutte le attrezzature elencate siano installate su questa specifica macchina

Dotazioni aggiuntive

• Trasportatore trucioli a catena

• Due coclee a vite per il trasporto dei trucioli

• Protezione antispruzzo completa con tetto (capsula)

• Sistema di raffreddamento programmabile

• Getto d'aria sul mandrino

• Refrigeratore ad acqua del mandrino (chiller)

• Luce di lavoro

• Spia di stato della macchina

• Manuali della macchina e del sistema di controllo

• Cassetta degli attrezzi

• Circa 40 portautensili HSK-100 inclusi con la macchina.

In attesa di conferma (accessori)

• Lubrificazione attraverso il mandrino (CTS)

• Sonda di contatto (misurazione del pezzo)

• Sistema di misurazione utensili (setter)

• Elenco completo dei portautensili e degli accessori inclusi
