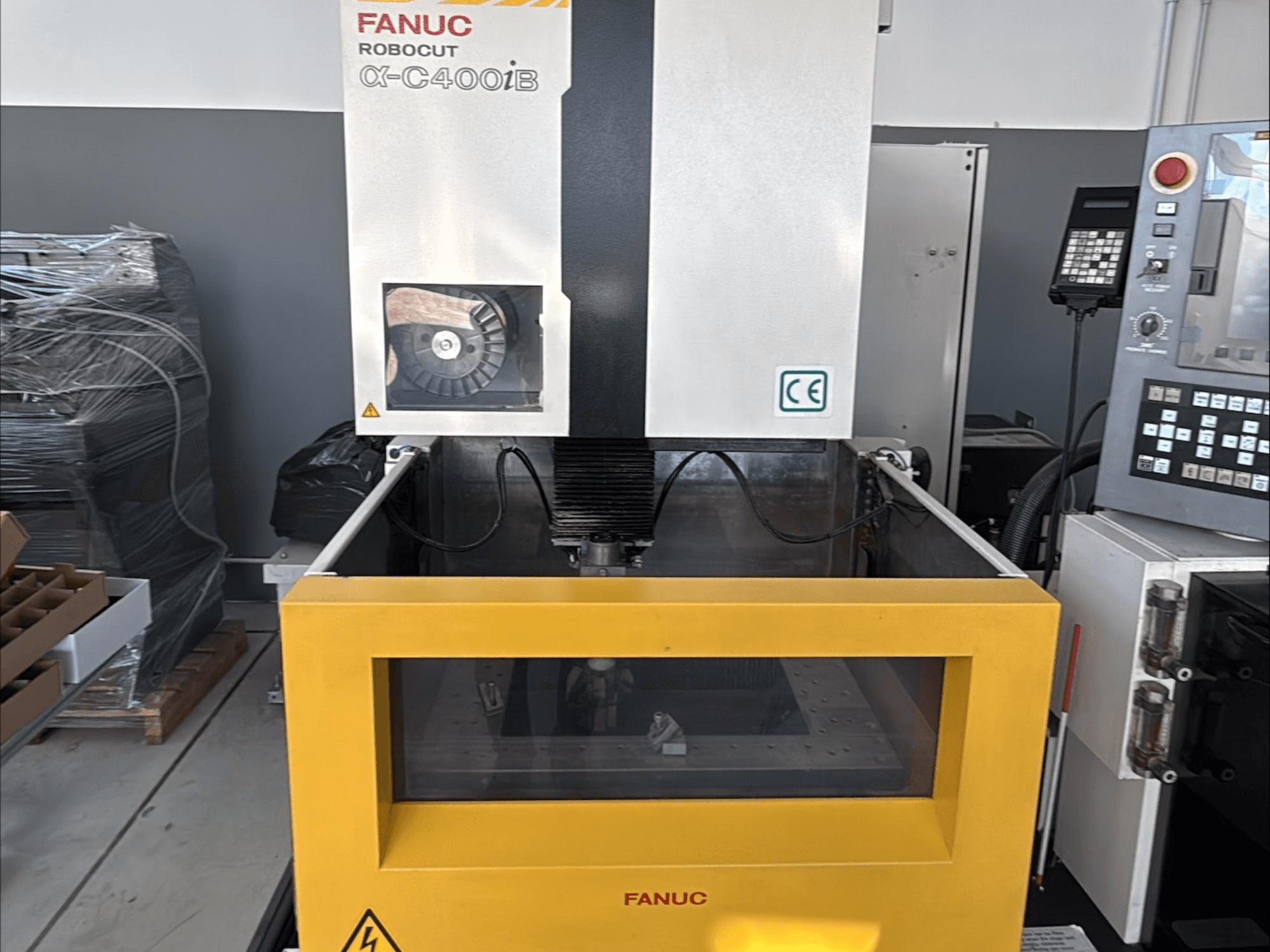

FANUC - Robocut alpha-C400iB IT-EDM-FAN-2018-00002

Capacità del pezzo: dimensioni massime 730 × 630 × 250 mm; peso massimo del pezzo 500 kg

Corsa degli assi: U/V 120 × 120 mm

Capacità di lavorazione: angolo di conicità massimo ±30°/80 mm; incremento minimo di azionamento 0,0001 mm; diametro del filo Ø0,10-Ø0,30 mm; peso massimo del rocchetto di filo 16 kg

Controllore: FANUC 31i-WB; memoria programmi 4 MB

Rumore acustico: LPA 64 dB; picco LPC 81 dB

Specifiche opzionali:

• Opzione filo sottile: diametro del filo Ø0,05-Ø0,07 mm

• Opzione porta anteriore automatica: dimensioni massime del pezzo con porta automatica 730 × 585 × 250 mm

• Opzione guida matrice a 45°: angolo di conicità massimo ±45°/40 mm

• Opzione unità di alimentazione del filo da 30 kg: peso massimo della bobina di filo 30 kg

Condizioni di installazione:

• Alimentazione: AC 200V ±10%, trifase, 50/60 Hz ±1 Hz; AC 220V ±10%, trifase, 60 Hz ±1 Hz; morsetto del cavo di collegamento misura 8-5; consumo di potenza 13 kVA

• Alimentazione dell'aria: 0,5-0,7 MPa; 100-110 L/min (minimo 120 L/min con l'opzione filo sottile); vite di montaggio dell'accoppiatore lato regolatore Rc1/4

• Ambiente: 15-30°C (consigliato 20 ±1°C per lavorazioni di alta precisione); privo di nebbie d'olio e polvere; umidità ≤75% RH

• Messa a terra: Tipo C; resistenza massima di messa a terra 10 Ω; deve essere messa a terra indipendentemente da altri macchinari.

Requisiti del locale schermato: Se il rumore delle scariche elettriche interferisce con le apparecchiature radio, televisive o elettroniche vicine, è necessario installare un locale schermato.
