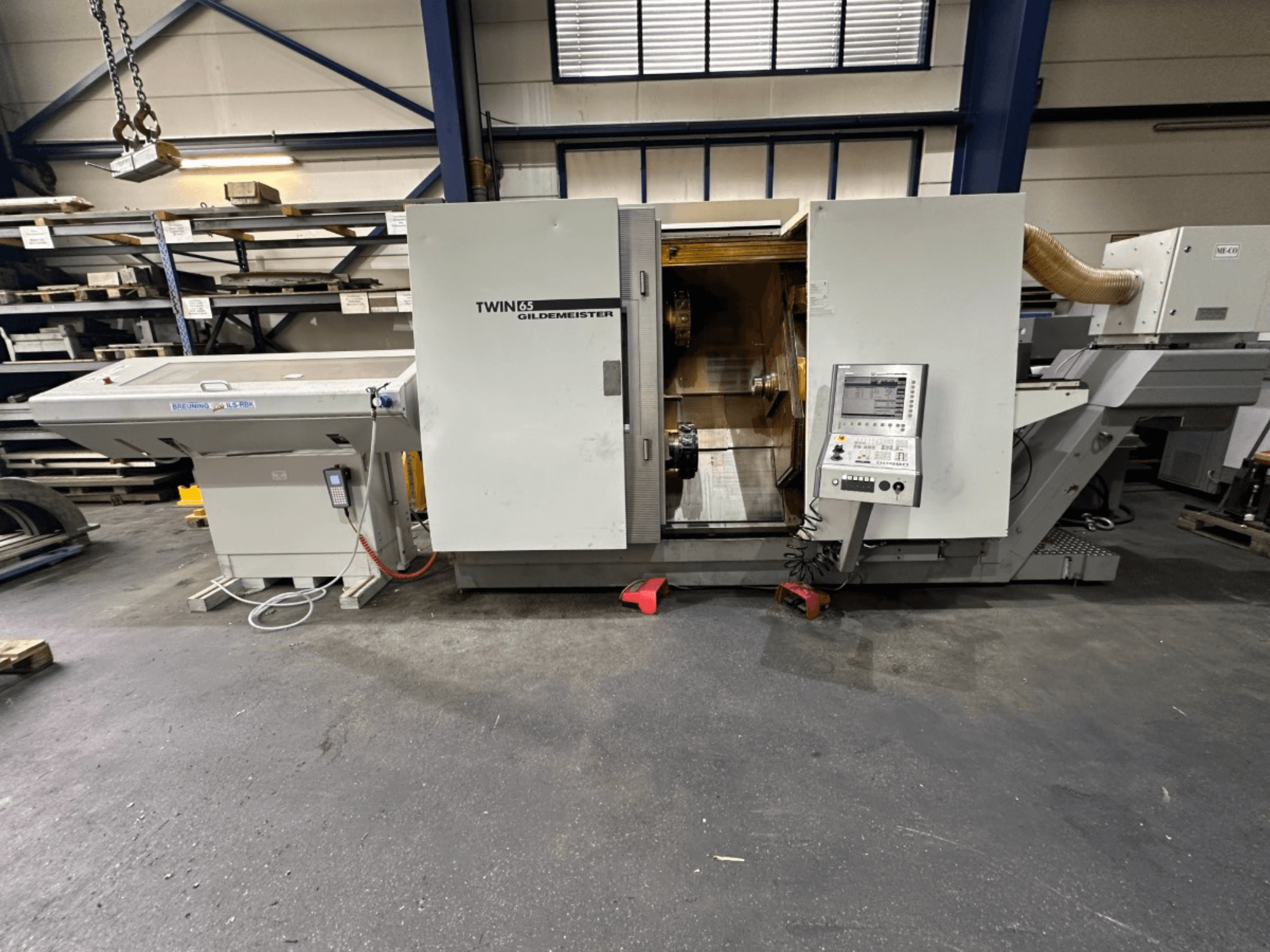

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Struttura della macchina: letto inclinato a 60°

• Guide: Guide a rulli

• Diametro massimo di tornitura: 250 mm

• Diametro massimo di tornitura (standard): 120 mm

• Lunghezza massima di tornitura: 900 mm

• Corsa X1 (guida superiore): 300 mm

• Corsa Z1 (slitta superiore): 650 mm

• Corsa Y1 (opzionale): ±40 mm

• Corsa X2 (slitta inferiore): 180 mm

• Corsa Z2 (slitta inferiore): 650 mm

• Corsa X3 (contromandrino): 175 mm

• Corsa Z3 (contromandrino): 670 mm

• Dimensione del mandrino principale: 175 / 200 mm

• Diametro massimo dell'asta (senza tubi di riduzione): 62 / 65 mm

• Diametro del foro del mandrino: 79 mm

• Diametro del naso del mandrino: 170 mm

• Diametro pinza di serraggio: 66 mm

• Diametro del cuscinetto anteriore: 120 mm

• Potenza del mandrino principale (40/100% ED): 35 / 25 kW

• Gamma di velocità del mandrino principale: fino a 5000 giri/min.

• Coppia mandrino principale (40/100% ED): 370 / 270 Nm

• Tipo di azionamento del mandrino: Motore AC con motore mandrino integrato

• Asse C: Integrato per l'arresto orientato e la contornatura

• Velocità dell'asse C: 2000 giri/min

• Coppia di tenuta dell'asse C: 270 Nm

• Potenza del contromandrino (40/100% ED): 26 / 21 kW

• Gamma di velocità del contromandrino: fino a 5000 giri/min.

• Coppia contromandrino (40/100% ED): 290 / 230 Nm

• Velocità dell'asse C (contromandrino): 2000 giri/min.

• Coppia di tenuta dell'asse C (contromandrino): 230 Nm

• Traslazione rapida X/Z (slitta 1): 30 / 30 m/min

• Forza di avanzamento X/Z (slitta 1): 4,0 / 7,0 kN

• Risoluzione di posizionamento X/Z: 0,0005 mm

• Coppia motore X/Z: 6 / 10,5 Nm

• Velocità del motore X/Z: 3000 rpm

• Passo vite a ricircolo di sfere X/Z: 20x32 / 20x40 mm

• Traslazione rapida X/Y/Z (con asse Y): 30 / 15 / 30 m/min

• Forza di avanzamento X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Risoluzione di posizionamento X/Y/Z: 0,0005 mm

• Coppia motore X/Y/Z: 6 / 6 / 10,5 Nm

• Velocità del motore X/Y/Z: 3000 giri/min.

• Passo vite a ricircolo di sfere X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Traslazione rapida X/Z (slitta 2): 30 / 30 m/min

• Forza di avanzamento X/Z (slitta 2): 4,0 / 7,0 kN

• Risoluzione di posizionamento X/Z (slitta 2): 0,0005 mm

• Coppia motore X/Z (slitta 2): 6 / 10,5 Nm

• Velocità del motore X/Z (slitta 2): 3000 giri/min.

• Passo vite a ricircolo di sfere X/Z (slitta 2): 20x32 / 20x40 mm

• Traslazione rapida X/Z (slitta contromandrino): 15 / 30 m/min

• Forza di avanzamento X/Z (slitta contromandrino): 4,0 / 7,0 kN

• Risoluzione di posizionamento X/Z (contro-mandrino): 0,0005 mm

• Coppia motore X/Z (contromandrino): 10,5 / 10,5 Nm

• Velocità motore X/Z (contromandrino): 3000 giri/min.

• Passo vite a sfere X/Z (contromandrino): 10x32 / 20x40 mm

• Numero di stazioni utensili: 12

• Portautensili: VDI 30

• Tipo di cambio utensile: Torretta

• Dimensione del gambo dell'utensile (DIN 69880): 30 / 40 mm

• Numero di stazioni utensili guidate: 12

• Utensili azionati: tutte le 12 stazioni sono in grado di utilizzare utensili azionati

• Potenza degli utensili azionati (40/100% ED): 11,7 / 8,4 kW

• Coppia dell'utensile azionato (40/100% ED): 28 / 20 Nm

• Velocità dell'utensile azionato: fino a 4000 giri/min.

• Corsa della contropunta (opzionale): 300 mm

• Forza della contropunta: 150 / 630 daN

• Dimensione del centro: MK 4

• Capacità del serbatoio idraulico: 20 l

• Potenza della pompa idraulica: 2,2 kW

• Pressione idraulica max: 90 bar

• Pressione di serraggio mandrino principale: 80 bar

• Pressione di serraggio contro-mandrino: 70 bar

• Pressione di serraggio contropunta: 50 bar

• Capacità del serbatoio del refrigerante: 250 l

• Potenza della pompa del refrigerante: 1,7 kW

• Portata del refrigerante a 6 bar: 20 l/min

• Collegamento elettrico/potenza totale: 65 kVA

• Tensione di esercizio: 400 V

• Frequenza: 50 Hz

• Protezione con fusibili: 125 A

• Tolleranza di tensione: +6% / -10%

• Lunghezza macchina: 5032 mm

• Profondità macchina: 3048 mm

• Altezza macchina: 2445 mm

• Peso della macchina: 10000 kg

• Livello di rumore durante la lavorazione: 77 dB(A)

• Livello di rumore al minimo: 78 dB(A)

Dotazione aggiuntiva

• Sonda a contatto

• Trasportatore di trucioli

• Alimentazione interna di refrigerante
