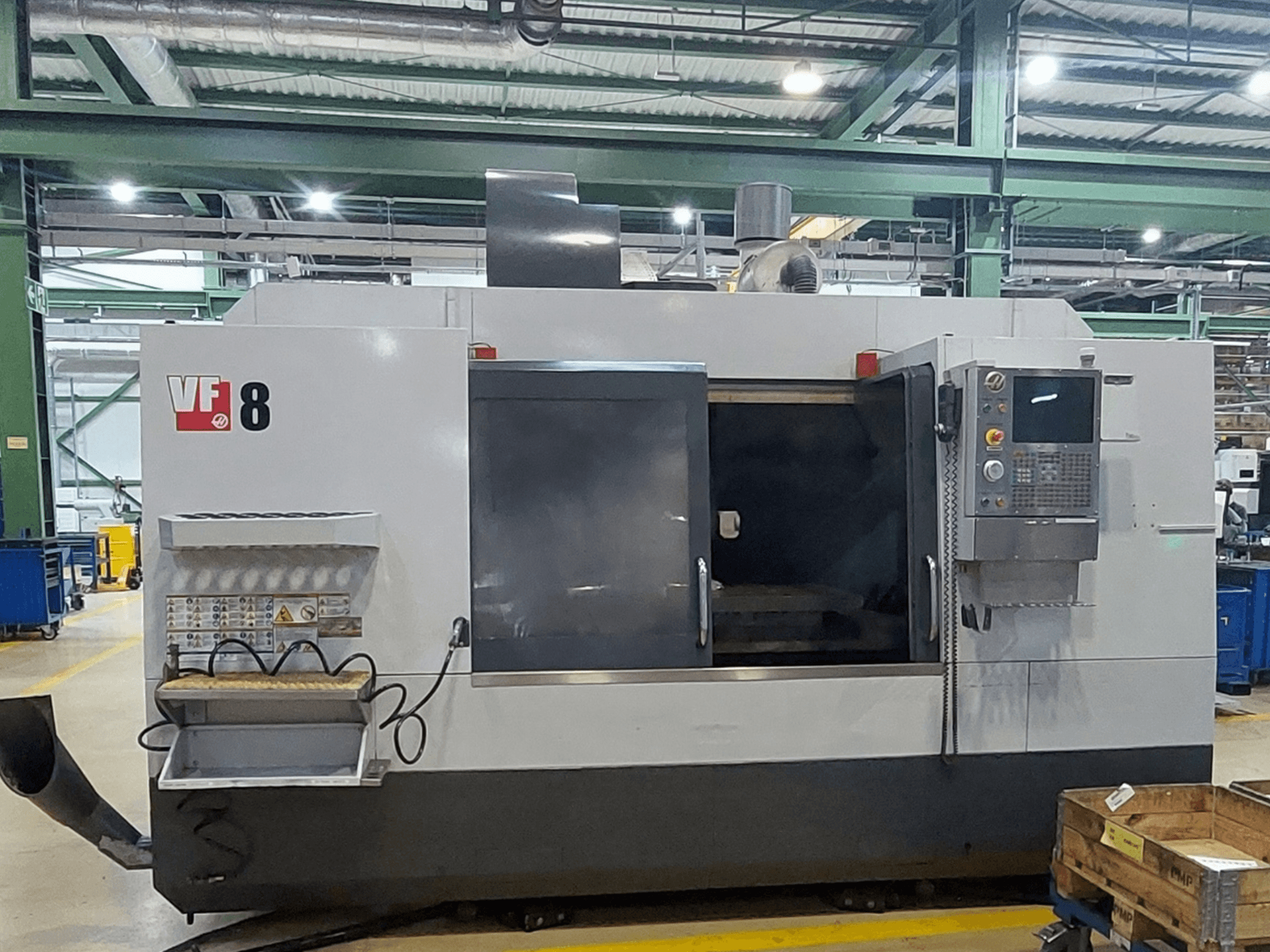

HAAS - VF-8PL-MIL-HAA-2015-00004

• Marcatura CE: Sì (come indicato sulla targhetta identificativa)

• Controllo CNC

  • Controllo CNC Haas, generazione Classic

  • LCD a colori da 15 pollici

  • Porta USB

  • Memoria di programma: 1 MB

  • Interruttore a chiave per blocco memoria

  • Manovella di comando remoto con display a colori

• Corsa degli assi e velocità di avanzamento

  • Distanza tra punta del mandrino e tavola: 102–864 mm

  • Avanzamento rapido (X/Y/Z): 15,2 m/min

  • Velocità massima di avanzamento in taglio: 12,7 m/min

• Tavola di lavoro

  • Dimensioni del piano di lavoro: 1626 × 914 mm

  • Carico massimo uniformemente distribuito sul piano: 1814 kg

• Mandrino

  • Coppia massima: 122 Nm a 2000 giri/min

  • Trasmissione: trasmissione diretta in linea con controllo vettoriale

  • Lubrificazione dei cuscinetti: iniezione aria/olio

  • Raffreddamento: raffreddamento a liquido

  • Maschiatura rigida

• Cambio utensili

  • Montato lateralmente, a doppio braccio

  • Diametro massimo dell'utensile (tutte le tasche occupate): 76 mm

  • Diametro massimo dell'utensile (scomparti adiacenti vuoti): 152 mm

  • Lunghezza massima dell'utensile dalla linea di riferimento: 406 mm

  • Da utensile a utensile: 2,8 s

  • Tempo tra un truciolo e l’altro: 3,6 s

• Refrigerante

  • Sistema di raffreddamento a flusso continuo

  • Capacità serbatoio refrigerante: 360 litri

  • Ugello del refrigerante programmabile

• Elettrico e pneumatico

  • Potenza assorbita in continuo: 28 kVA

  • Potenza massima assorbita: 40 kVA

  • Consumo di aria compressa: 113 l/min a 6,9 bar

  • Tubo di alimentazione dell’aria: 3/8 di pollice (≈10 mm)

• Dimensioni e peso

  • Larghezza compreso lo scarico a coclea dei trucioli: 4801 mm

  • Profondità complessiva: ≈3480 mm

  • Altezza con cambio utensili 24 + 1: 2972 mm

  • Larghezza dell’apertura della porta: 1549 mm

  • Dimensioni approssimative di spedizione su pallet: 4900 × 3070 × 3300 mm

Dotazione aggiuntiva

• Criceta automatica per trucioli

• Piattaforma operatore a due livelli inclusa: 1842 × 570 × 318 mm
