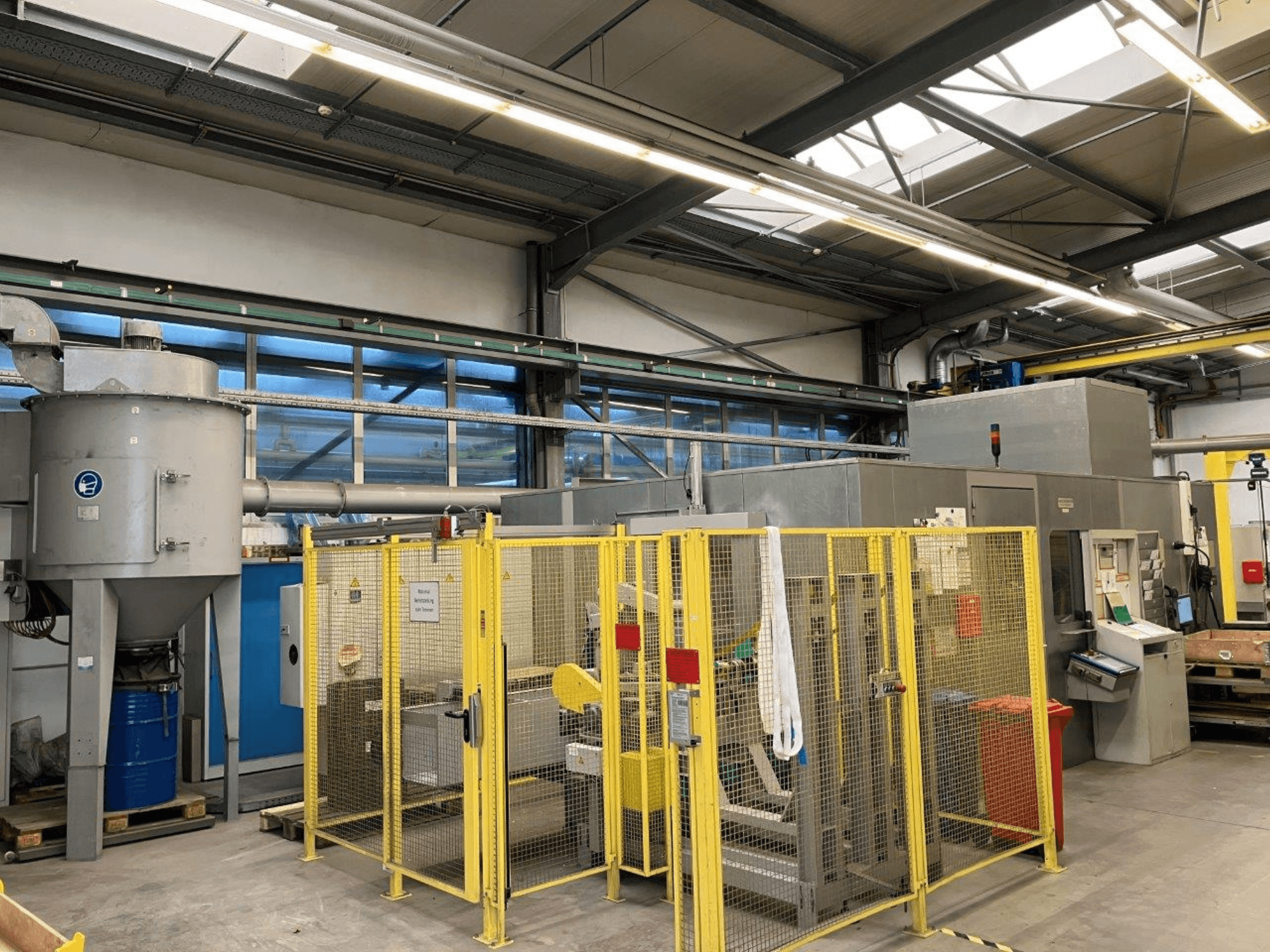

HARALD BAUGMARTEN - TM 400 S DE-GRI-HAR-2014-00001

• Pressa (tenuta)

  • Forza: 3500 kN

  • Corsa: 50 mm

  • Velocità a 500 kN: circa 30 mm/s

  • Velocità a 3500 kN: circa 4 mm/s

  • Velocità di ritorno: 60 mm/s

• Pressa (taglio)

  • Forza: 2500 kN

  • Corsa: 100 mm

  • Velocità a 500 kN: circa 30 mm/s

  • Velocità a 2500 kN: circa 5 mm/s

• Corsa di smorzamento degli urti: 20 mm

• Azionamento e potenza

  • Potenza della pompa idraulica: 2 × 15 kW

  • Potenza totale dell'azionamento idraulico: 30 kW

  • Potenza dell'unità di raffreddamento: 3 kW

  • Potenza del gruppo idraulico: 3 kW

• Dimensioni

  • Ingombro del gruppo idraulico: circa 1.770 × 2.380 mm

• Connessioni dei tubi (dalla macchina al gruppo idraulico)

  • 2 × Ø38 × 4 mm

  • 2 × Ø30 × 4 mm

  • 1 × Ø20 × 3 mm

• Tolleranza di regolazione meccanica: ±5 mm

• Ore di funzionamento

  • Unità idraulica 1: 20.652,8 ore

  • Unità idraulica 2: 20.641,8 ore

• Componenti principali del sistema (macchina principale)

  • Smerigliatrice da taglio tipo TM 400 S (produttore: Sema Systemtechnik)

  • Pressa a quattro colonne (produttore: Winter Pressen)

  • Centralina idraulica con pompe idrauliche

  • Quadro elettrico e pannello operatore

Attrezzatura aggiuntiva

• Alimentatore automatico di barre con caricatore di fasci

• Dispositivo di rottura delle barre

• Stazione di misura e azionamento rotativo delle barre

• Stazione di pesatura con selezione delle sezioni

• Sistema di estrazione e filtraggio

• Cabina insonorizzata (HüWa Schallschutz und Anlagenbau) e recinzione di protezione
