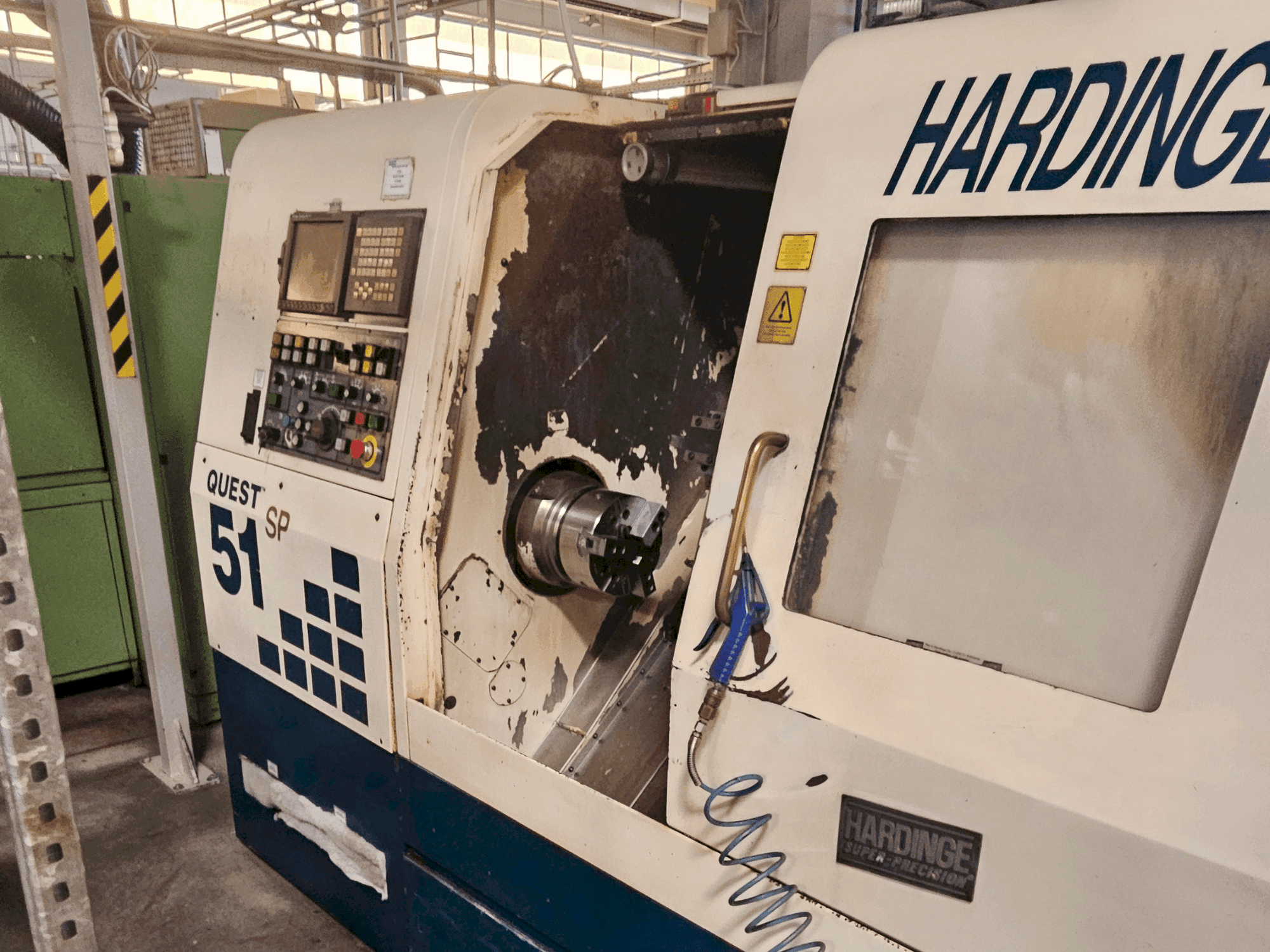

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

Dotazione supplementare

• - Contropunta ad alta velocità
• - Raccoglitore di parti
• - Interfaccia di alimentazione a barre

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Diametro massimo di rotazione: 356 mm
  • - Foro passante (pinza rotonda): 51 mm, foro mandrino 60 mm
  • - Distanza tra i centri (corsa z): 610 mm
  • - Motore dell'utensile vivo: 3. 7 kw
  • - Traslazione rapida: x = 1100 ipm / z = 1500 ipm
  • - Tipo di torretta: vdi30, torretta a 12 stazioni per utensili vivi
  • - Asse c e asse y: integrati nella torretta del mandrino principale, consentono la lavorazione multiasse.
  • - Sistema di pinze: pinze 20c incluse
  • - 43750 ore di potenza

Informazioni extra

• - Macchina ancora sotto tensione / Dotazione di base: per VDI 30 utensili, 12 stazioni/ Sezione trasversale dello scalpello, quadrata, max. 25 mm/ Diametro del gambo dello scalpello, max. 40 mm/ Tempo di commutazione (da stazione a stazione) 0,1 s/ Dotato di 30 utensili/ Diametro del gambo dello scalpello con pinza ER25 2-6 mm/ Potenza di azionamento sulla punta dell'utensile: 3,7 kW/ Coppia alla punta dell'utensile_: 21,7 Nm/ Gamma di velocità (in incrementi di 1 rpm) 80-80.000/ In opzione: Utensili VDI 40, 10 stazioni/ Sezione dello scalpello. Quadrata, max. 25 mm/ Diametro del gambo dell'utensile max. 40 mm/ Tempo di commutazione (da stazione a stazione) 0,35 s/ Opzionale: utensili VDI 40 azionati in tutte le stazioni -/ Diametro del gambo dell'utensile con pinza ER32 3 - 20 mm/ Potenza di azionamento sulla punta dell'utensile: 5,6 kW/ Coppia alla punta dell'utensile: 35,3 Nm/ Gamma di velocità (a passi di | giri/min) 60-6000/ Hardinge convenzionale/ Testa a torretta tipo T_ (pollici o millimetri) con logica direzionale, 10 o 12 stazioni/ Sezione del gambo dell'utensile, quadrata, max. 25 mm/ Diametro utensile, max. 40 mm/ Tempo di commutazione (da stazione a stazione) 0,35 s/ Contromandrino - con trasmissione a cinghia o integrale/ Testa del mandrino (ANSI)/ Pinza di serraggio 16C Tondo (apertura) 42 mm/ Dimensioni del mandrino a ganasce 150 mm/ Mandrino a gradino (larghezza di serraggio) 152,4 mm/ Potenza motrice a 1500 rpm | Velocità di base 7,5 kW/ Coppia 47,7 Nm/ Gamma di velocità (in incrementi di | giri/min) con trasmissione a cinghia e antenna integrata 60-6000/ Corsa, max. 603,3 mm/ Velocità di percorso max. 38 giri/min/ Contropunta idraulica con feedback dell'encoder/ Velocità di avanzamento max. 7,6 m/min/ Carichi collegati/ Dimensioni della macchina: Lunghezza (con contropunta) 2758,5 mm/ Lunghezza (con contromandrino) 3008,7 mm/ Lunghezza con convogliatore trucioli opzionale 3844,3 mm/ Profondità 1943,1 mm/ Altezza 1905 mm/ Peso (circa) 5552 kg
