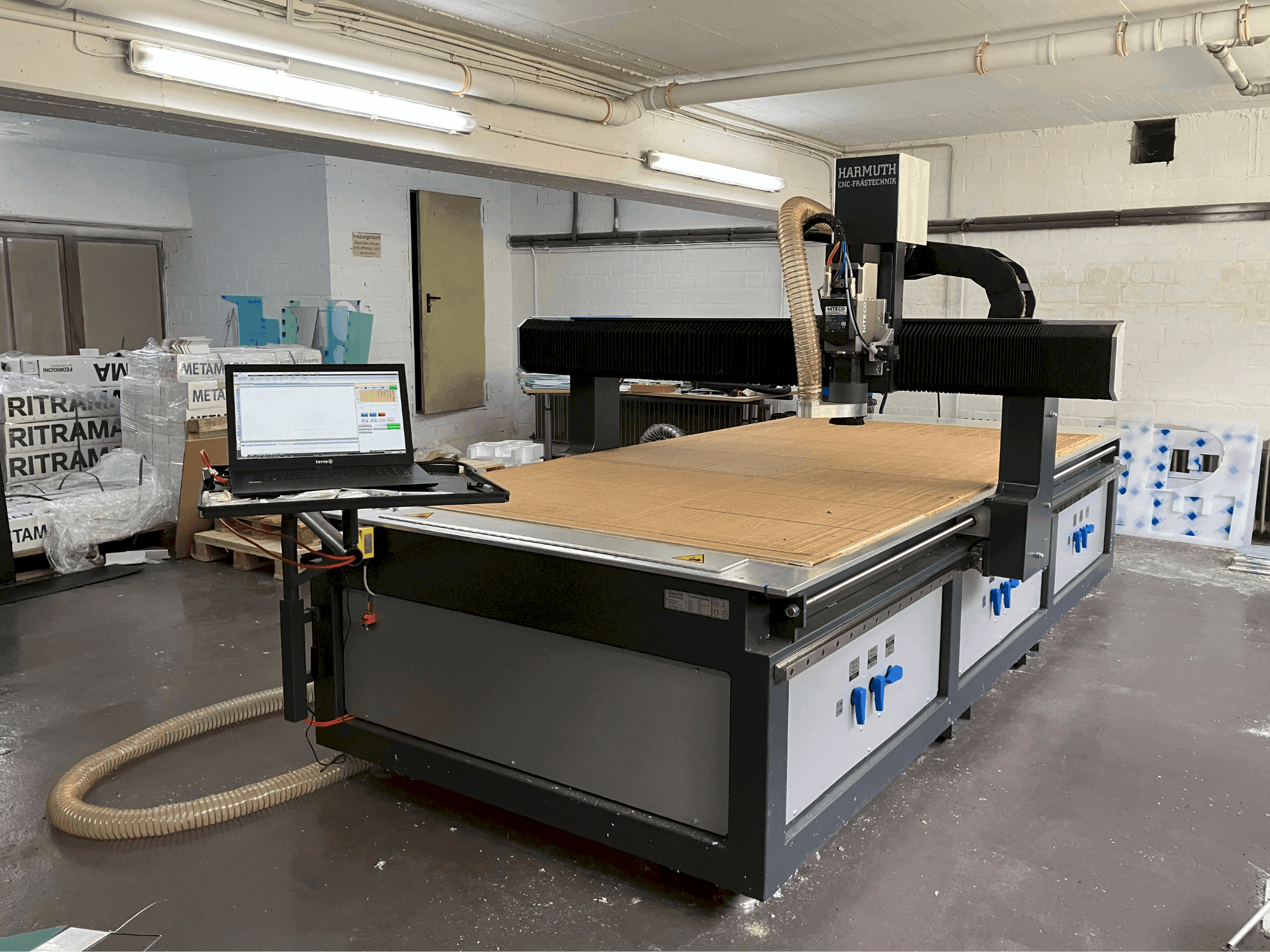

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Gamma di velocità del mandrino: 300 - 24fresatura senza vibrazioni, sistema di azionamento con motore passo-passo, funzioni automatiche nel software di controllo vantaggi qualitativi della macchina: laser a punti per l'avvicinamento al punto zero, rilevamento ottico della tacca di registro, 000 giri/minuto /potenza del motore del mandrino: 3. 8 kw /conicità dell'utensile: sk30
  • - Fresatura senza vibrazioni, sistema di azionamento con motore passo-passo, funzioni automatiche nel software di controllo / vantaggi qualitativi della macchina: laser puntuale per l'avvicinamento al punto zero, rilevamento ottico del segno di registrazione

Informazioni extra

• - -Dimensioni esterne: lunghezza = 3760 + unità operativa 1200 mm, larghezza 2500 mm, altezza 2000 mm. Il basamento della macchina è completamente in acciaio Portale in profilato di alluminio pesante (40KG/m) per evitare le vibrazioni. -Gli azionamenti avvengono tramite viti a ricircolo di sfere (20x20mm X/Y e 16x5mm per l'asse Z) Sistema di azionamento con motore passo-passo Velocità di posizionamento X / Y fino a 12m/min, Z 6m/min L'elettronica di controllo è installata in un armadio in acciaio direttamente sulla macchina Il collegamento al computer avviene tramite EtherCad 2 uscite configurabili, ad es. Il software di controllo della macchina "Penta-Tec" con funzioni operative molto semplici e molte funzioni automatiche, funzioni di disegno, calcolo dei contorni, importazione di DXF, s4m e G-code Elaborazione 3D, assegnazione automatica del piano e della fresa da un DXF Sonda di livellamento per la misurazione dell'altezza della tavola (correzione della tavola della macchina) Sonda per la misurazione automatica dell'utensile, tavola a vuoto In una piastra di alluminio fuso vengono fresati 15 mm di "motivo a scacchiera" in diverse aree che possono essere attivate tramite una valvola a sfera. Un pannello di MDF di 5 mm viene quindi posizionato su questo tavolo L'aria viene aspirata senza forare il pannello! Equipaggiamento della macchina: Mandrino di fresatura HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24.000 giri/min. con convertitore di frequenza (la velocità è controllata dal software) -set completo di pinze di serraggio Laser a punti per facilitare l'avvicinamento al punto zero. Aspiratore industriale Harmuth Fräse 3x1200 Watt, 80 litri, 270mbar Sistema PC notebook per controllo Pentatec Pompa per vuoto - Controllo della pressione 4 kW a 100Hz, SV 8.190/2-48 -380 mbar ca. 175 m³/h - Controllo della pompa tramite sensore di contatto o, a scelta, tramite monitoraggio del vuoto della velocità della macchina (con la serie Profi) - Pressione del vuoto preselezionabile = la pompa regola il valore finché la potenza è sufficiente (con il monitoraggio del vuoto della serie Profi) - Il prezzo include tutti i componenti Cambiautensili 10 volte - per i portaconi, si sposta pneumaticamente dall'area di lavoro in modo da non limitare la corsa e da poter far passare un componente più lungo - incl. elettronica di controllo, valvole, estensione del software e dispositivi di sicurezza come: Interrogazione del convertitore di frequenza per sapere se il motore è fermo, il cambiautensili aperto, le stazioni utensili libere o occupate Supporti conici SK30-ER25 (ER32) per pinze di serraggio da 3 a 16 mm (20 mm, a seconda del sistema) Rilevamento ottico dei segni di registro Sistema di telecamere per il rilevamento dei segni di registro e la correzione dei dati di fresatura (Questo sistema è integrato nel nostro software, non è necessario installare un secondo software) Contenuto della fornitura: fresatrice + unità di controllo (PC + software), ventosa, compressore, pompa del vuoto

Termini di pagamento

• Pagamento anticipato

• Finanziamento delle attività
