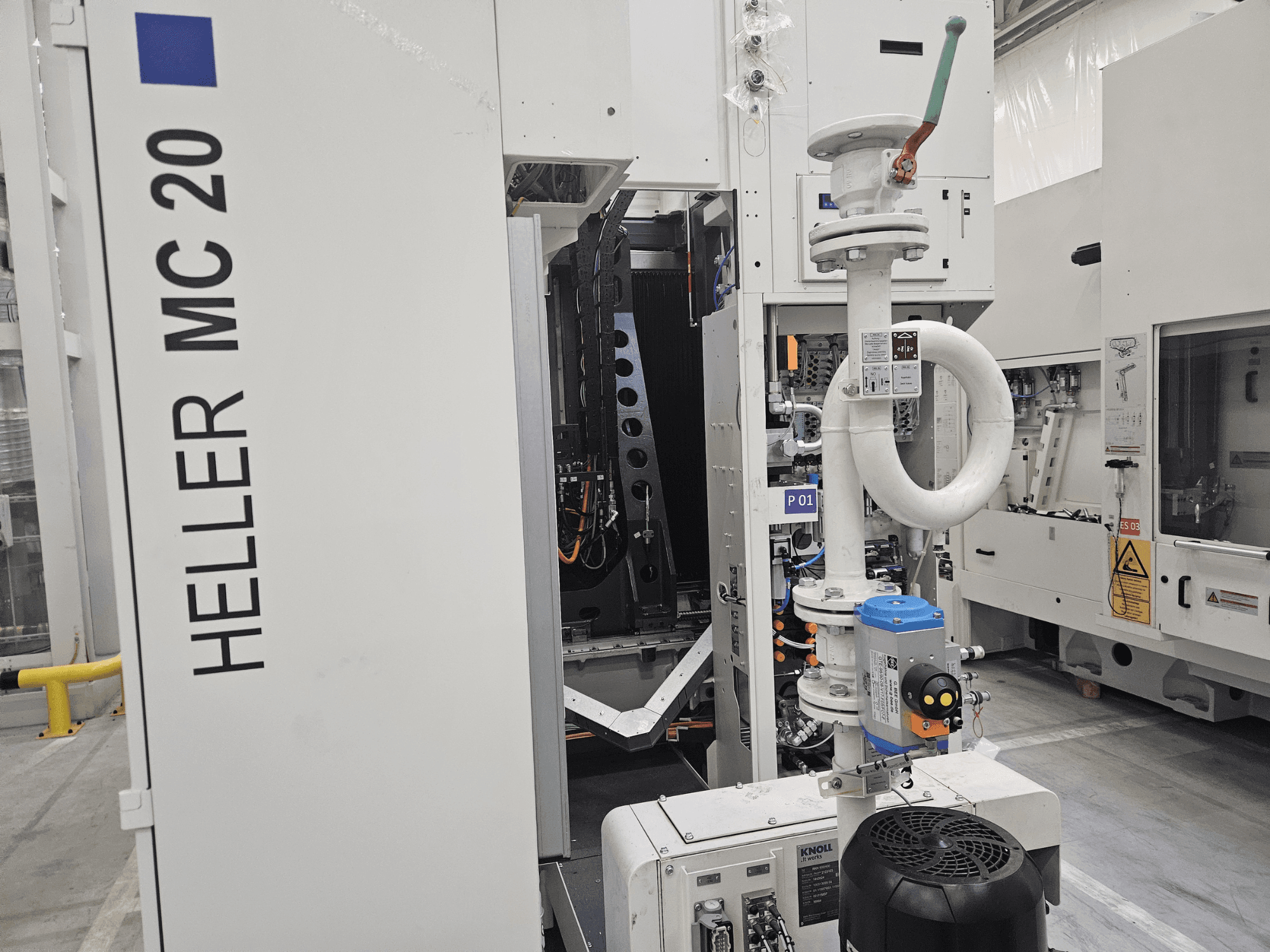

HELLER - MC 20PL-MIL-HEL-2019-00001

Area di lavoro

• Forze di avanzamento (X/Y/Z): 10,000 N

Velocità e dinamica

• Traslazione rapida X/Y/Z: 60.000 mm/min

• Accelerazione: X 7 m/s², Y 8 m/s², Z 6 m/s²

Mandrino / unità di lavorazione (HSK-A63)

• Interfaccia utensile: HSK-A63

• Diametro del mandrino nel cuscinetto anteriore: 70 mm

Gestione utensili

• Tipo di magazzino utensili: HSK-A63

• Numero di posizioni utensile: 44

• Peso massimo dell'utensile con tutte le tasche occupate: 6 kg

• Lunghezza massima dell'utensile: 550 mm

• Diametro massimo dell'utensile: con tutte le tasche occupate 120/80/80 mm; con tasche adiacenti libere 150 mm

• Tempo minimo da truciolo a truciolo (VDI): circa 3,3-4,4 s

Assi rotanti (A/B/AB)

• Diametro della tavola rotante (asse A/B): 520 mm

• Diametro del cerchio di interferenza: Asse A 1260 mm; Asse AB/Asse B 800/900 mm

• Velocità: Asse A 17 rpm; Asse B/AB 40/50 rpm

• Risoluzione di indicizzazione: Asse A 360.000 × 0,001°; Asse B 360.000 × 0,001°

• Precisione di indicizzazione (VDI/DGQ 3441): Asse A 12 arcosec; Asse B 10 arcosec

Sistema di misura

• Sistema di misurazione della posizione: Scala lineare diretta e assoluta

Dati di installazione

• Alimentazione: 400 V / 50 Hz

• Carico totale collegato: circa 27-30 kVA

• Fabbisogno di aria compressa: 4,5-6 bar

Attrezzatura aggiuntiva

• La macchina è in ottime condizioni tecniche

• Documentazione di servizio completa disponibile

• Sistema di carico e scarico dedicato
