- ➤ Impianto di perforazione Hüttenhölscher di seconda mano

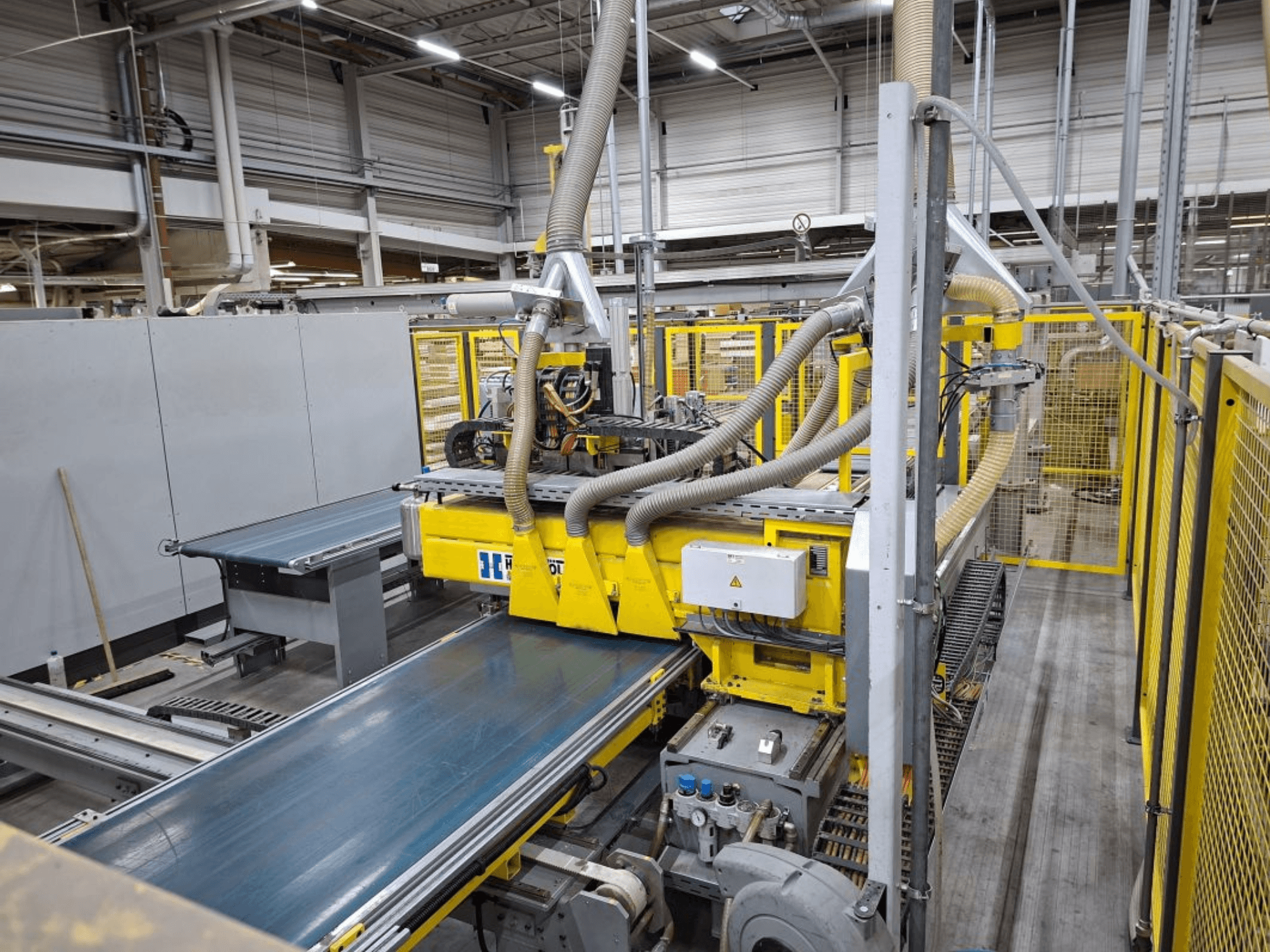

Questo impianto di perforazione Hüttenhölscher è stato prodotto nel 2010. È dotato di una sequenza di funzioni controllata da PC con Windows 7, TwinCAT, e di un sistema di perforazione usato con un portale di carico a 6 stazioni. L'impianto comprende un robot a portale a 2 assi, assi Y/Z con servomotori e una distanza di traslazione dell'asse Y di 8500 mm e dell'asse Z di 1500 mm. Dispone inoltre di una traversa di aspirazione con alimentazione del vuoto a quattro circuiti. Contattateci per ulteriori informazioni su questa macchina.
Panoramica
- marca: Hüttenhölscher
- anno: 2010
- MODELLO: Drilling rig
- tipo di applicazione: Alesatura e perforazione (legno)
- Località: Germania
- tipo di macchina: Trapano multispindle
Informazioni aggiuntive
Sistema di foratura usato costituito da un portale di carico a 6 stazioni
Robot a portale a 2 assi
Assi Y/Z con servomotori
Distanze di traslazione: Asse Y 8500 mm, asse Z 1500 mm
Traversa di aspirazione con alimentazione del vuoto a quattro circuiti
Generazione del vuoto tramite eiettore
Lunghezza: 300 - 2250 mm
Larghezza: 350 - 710 mm
Spessore: 16 - 25 mm
Altezza della pila: Max. 1000 mm (60 pezzi) compresa la piastra di protezione
Ingranaggio di foratura: Due ingranaggi di foratura a 16 mandrini
Mandrini richiamabili: 8000 giri/min.
Sega per scanalature (supporto 1) per il taglio di scanalature speciali della parete posteriore
Unità di taglio con portautensili, regolazione del numero di giri tramite convertitore di frequenza
2x mandrini di fresatura a destra/sinistra sul bordo anteriore (supporto 1)
Telaio di base con struttura saldata e superfici avvitate lavorate
Il supporto può essere spostato in direzione X per mezzo di un servomotore
Ingranaggio di foratura a=32 mm, regolabile con convertitore di frequenza, mandrino di foratura Ø 10h7 con vite di arresto
4 stazioni di impilamento
1 stazione di appoggio / alimentazione automatica - manuale
1 stazione di rimozione / automatica - rimozione manuale
Rulliera a pavimento / alimentazione pila
4 linee di trasporto a rulli: 930 mm di larghezza x 3600 mm di lunghezza
AH 300 mm
Alimentazione / rimozione: carrello di trasferimento trasversale manuale
Sezione di trasporto: 950 mm di larghezza x 4100 mm di lunghezza
Arresto laterale integrato
Alimentazione manuale
Sezione a nastro dentato: 900 mm di larghezza x 2500 mm di lunghezza
Sollevamento pneumatico per trasportatori a nastro dentato
Cilindri pneumatici a doppio bloccaggio, controllati da vite a sfera e servomotore
Ingranaggio di foratura a=32 mm, regolabile con convertitore di frequenza
Posizione di lavoro pilotata pneumaticamente
Navetta di trasferimento: Sezione di nastro dentato di 900 mm di larghezza x 2500 mm di lunghezza
Sezione di trasporto di ritorno: 950 mm di larghezza x 4000 mm di lunghezza
Arresto pneumatico
Corsa orizzontale di circa 2500 mm tramite motore trifase
Rotazione con motore trifase di +/- 90°
Stazioni di scarico / rimozione automatica
Posizionamento delle parti del mobile tramite encoder
Sistema di protezione per l'alimentazione
Recinzione di protezione di 45 m con 3 porte di accesso
2 porte scorrevoli per l'alimentazione delle rulliere a pavimento
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
