Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Controllo: Sequenza di funzioni controllata da PC in Windows 7, TwinCAT

• Dimensioni del pezzo:

  • Lunghezza: 300-2250 mm

  • Larghezza: 350-710 mm

  • Spessore: 16-25 mm

• Stazione di foratura a 2 stazioni:

  • Telaio di base in costruzione saldata con superfici avvitate lavorate

  • 2x trasportatori a nastro dentato V = 1,5 m/sec

  • 2x sollevatore pneumatico per trasportatori a nastro dentato

  • 2x tappi per le parti dell'armadio, ammortizzati da ammortizzatori

  • 2x cilindri di bloccaggio doppi pneumatici, controllati da vite a sfera e servomotore, spostati in altezza laterale (misurazione dell'altezza laterale)

  • 2x righello pneumatico per l'allineamento trasversale (verifica della plausibilità)

  • 2x unità di serraggio a vuoto nella tavola della foratrice

  • 2x linea 0 controllabile

• Supporto:

  • Il supporto può essere spostato in direzione X mediante un servomotore.

• 2x ingranaggio di foratura (supporto 1):

  • Supporto dotato di 2 unità (lavorazione dall'alto)

  • Movimentabile singolarmente in direzione Y tramite servomotore

  • Movimentabile singolarmente in direzione Z tramite servomotore

  • Ingranaggio di foratura a = 32 mm, regolabile con convertitore di frequenza, mandrino di foratura Ø 10h7 con vite di arresto

  • Mandrini richiamabili, 8000 giri/min

  • Due ingranaggi di foratura a 16 mandrini

• Sega per scanalature (supporto 1):

  • Unità di taglio per il taglio di scanalature speciali della parete posteriore

  • Unità di taglio con portautensili, controllo della velocità tramite convertitore di frequenza

  • Posizione di lavoro pilotata pneumaticamente

• 2x mandrini di fresatura a destra/sinistra sul bordo anteriore (supporto 1):

  • Posizione di lavoro pilotata pneumaticamente

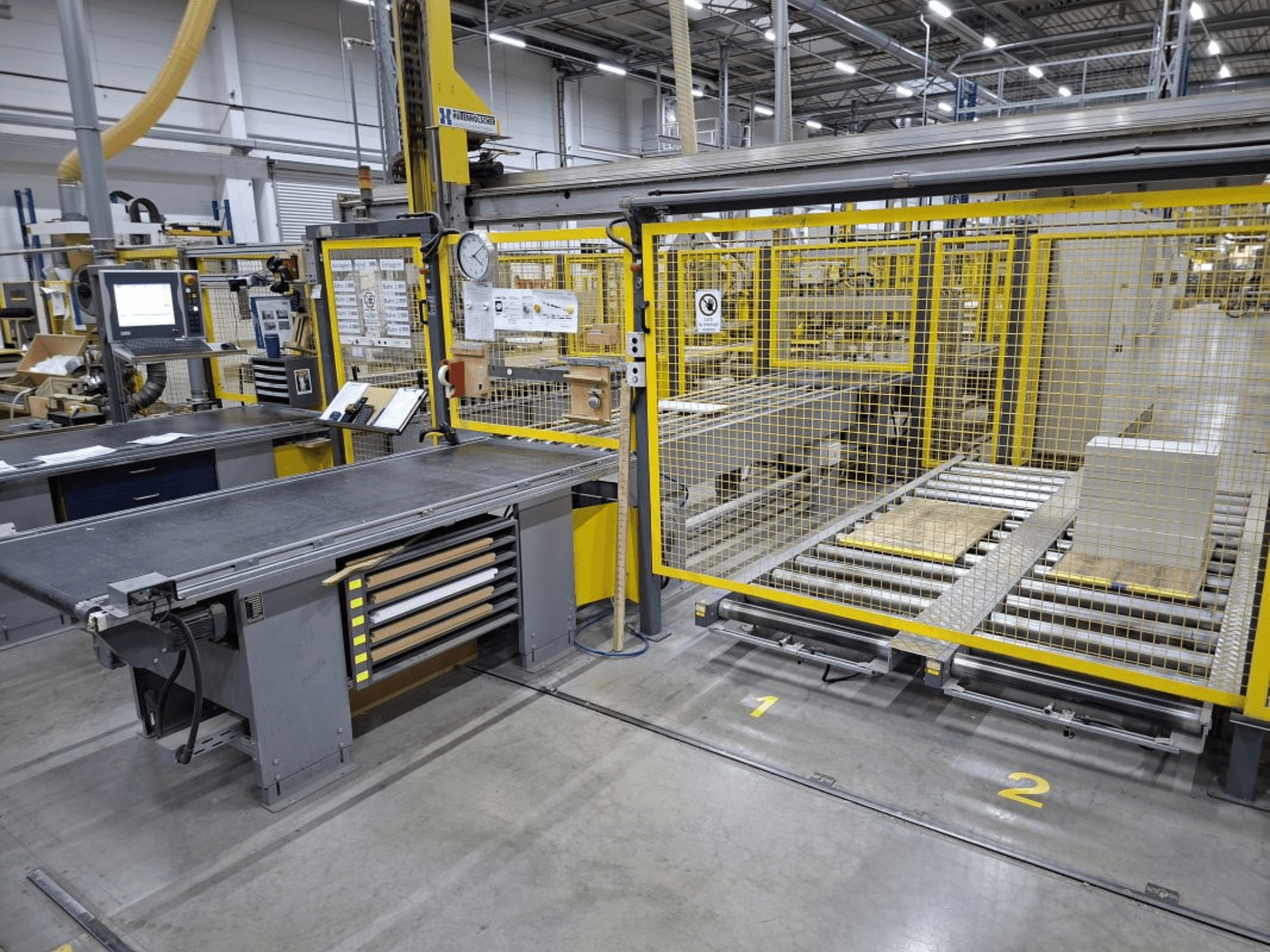

Attrezzature supplementari (automazione, movimentazione, protezioni, nastri trasportatori)

• Carico/movimentazione:

  • Gantry di carico a 6 stazioni

  • Robot a portale a 2 assi; assi Y/Z con servomotori; distanze di traslazione: Asse Y 8500 mm, asse Z 1500 mm

  • Traversa di aspirazione con alimentazione del vuoto a quattro circuiti; generazione del vuoto tramite eiettore

  • Rilevamento del doppio pezzo

  • Supporti a portale

  • 4 stazioni di impilamento

  • 1 stazione di appoggio (alimentazione automatica/manuale)

  • 1 stazione di prelievo (prelievo automatico/manuale)

• Gamma di alimentazione laterale:

  • Altezza pila: max. 1000 mm (60 pezzi) compresa la piastra di protezione

  • Dimensioni della piastra di protezione:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Spessore: 25 mm

  • Spessore: max. 28 kg

• Rulliera a pavimento / alimentazione pila:

  • 4 linee di trasporto a rulli, 930 mm di larghezza x 3600 mm di lunghezza, AH 300 mm

  • Alimentazione/rimozione: carrello di trasferimento trasversale manuale

• Stazioni di supporto / alimentazione automatica:

  • Sezione di trasporto 950 mm di larghezza x 4100 mm di lunghezza; arresto laterale integrato

• Alimentazione manuale:

  • Sezione a nastro dentato di 900 mm di larghezza x 2500 mm di lunghezza

• Navetta di trasferimento:

  • Sezione di nastro dentato di 900 mm di larghezza x 2500 mm di lunghezza; corsa orizzontale di circa 2500 mm con motore trifase

• Ritorno:

  • Sezione di trasporto larga 950 mm x lunga 4000 mm; arresto pneumatico

• Unità rotante a 90°:

  • Ventosa a vuoto; corsa pneumatica; rotazione con motore trifase di +/- 90°.

• Stazioni di scarico / rimozione automatica:

  • Trasporto 950 mm di larghezza x 3000 mm di lunghezza; posizionamento delle parti del mobile tramite encoder

• Rimozione manuale:

  • Nastro dentato sezione 900 mm di larghezza x 3000 mm di lunghezza

• Sistema di protezione per l'alimentazione:

  • Recinzione di protezione di 45 m con 3 porte di accesso

  • 2 porte scorrevoli per l'alimentazione delle rulliere a pavimento

  • Inserimento, richiesta e rilascio con riconoscimento
