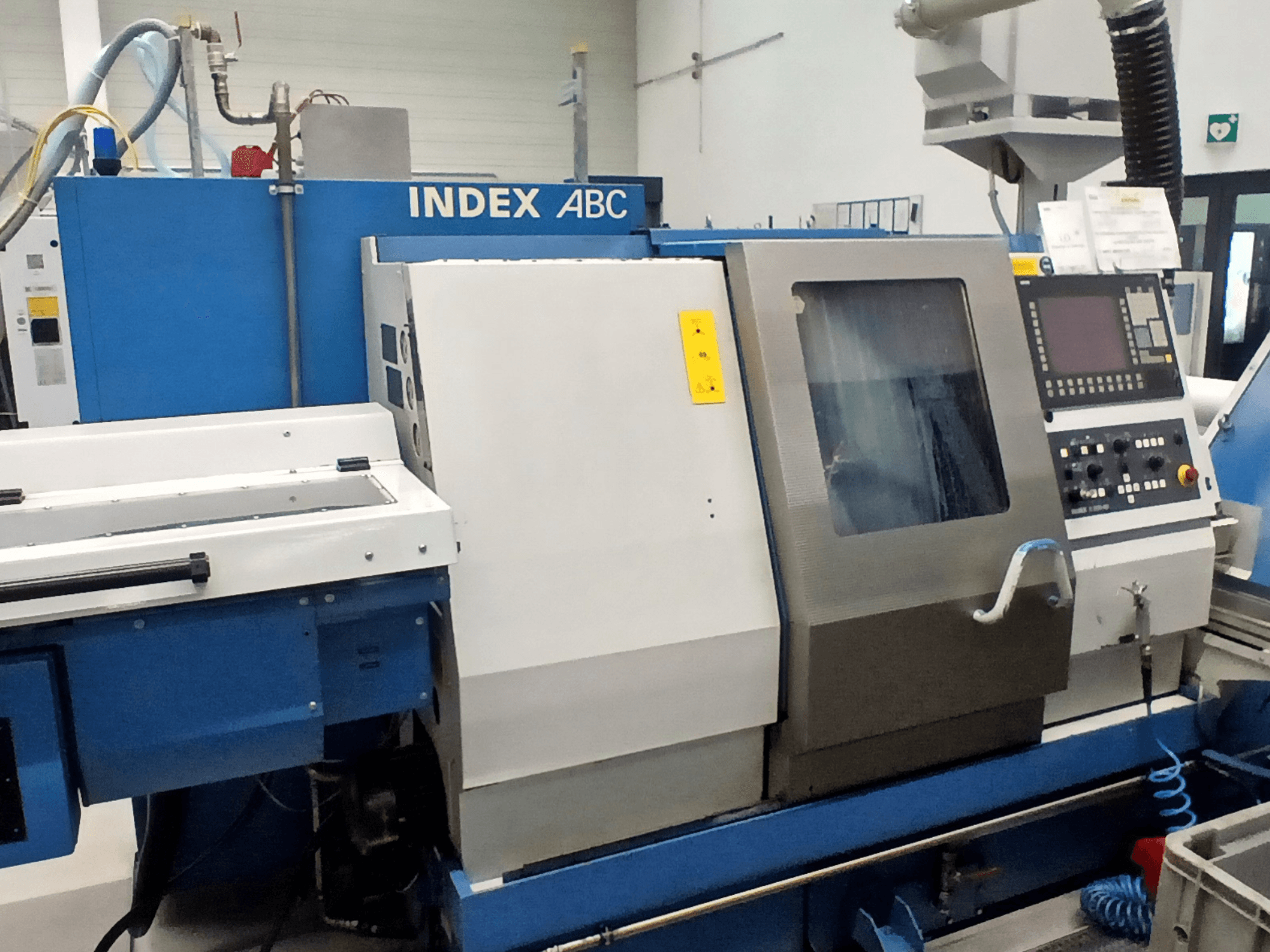

Index - ABC DE-TUR-IND-2012-00001

• Mandrino principale: D65, interfaccia mandrino AD140, ID83, velocità massima 6000 giri/min; potenza massima 20 kW al 100% del ciclo di lavoro; asse C; sincronizzazione elettronica tra mandrini

• Sottomandrino: Interfaccia mandrino da 7,5", velocità massima 4500 giri/min.

• Mandrino: 3 griffe KFN95/3, forza di serraggio 480 daN, velocità massima 4000 giri/min.

• Torrette: due torrette ciascuna con asse X e Z; azionamento utensile su torretta 6000 giri/min, 3,3 kW

• Attacco di lavoro posteriore: senza cannotto, 5 posizioni di cannotto

• Refrigerante: 80 l/min a 8 bar e 20 l/min a 18 bar; sistema predisposto per l'emulsione; ritorno del refrigerante all'estremità del mandrino D60 (senza avanzamento barra)

• Controllo: INDEX C200-4D basato su Siemens 840D; display a colori da 26 cm; filettatura senza mandrino di compensazione; monitoraggio dell'utensile basato sulla corrente del motore; gestione interna dell'utensile e dialogo di impostazione; cicli di lavorazione estesi; contapezzi e monitoraggio della produzione

• Dati di alimentazione/collegamento: 400 V, 50 Hz rete TN; carico totale collegato 45 kVA; potenza nominale 38 kW; corrente nominale 65 A; fusibile di protezione max 100 A

• Cilindro idraulico di serraggio cavo D65

Dotazione aggiuntiva

• Trasportatore di trucioli: nastro incernierato, altezza di scarico 1250 mm

• Alimentatore di barre: MBL 65/3700 per altezza mandrino 1010 mm; diametro barre fino a 65 mm; lunghezza alimentatore barre 3700 mm; sistema di canali di guida con cuscinetti volventi; aste di carico (Ø12 mm e Ø20 mm, lunghezza 1400 mm); set di guide per 14-18 mm, 18-22 mm, 22-65 mm

• Dispositivo di scarico pezzi per mandrino principale e secondario con raccoglitore di pezzi

• Predisposizione per teleassistenza (ISDN) con software

• Macchina predisposta per sistema di aspirazione 230 V

• Luce dell'area di lavoro

• Due unità di raffreddamento del quadro elettrico

• Trasformatore 3 kVA
