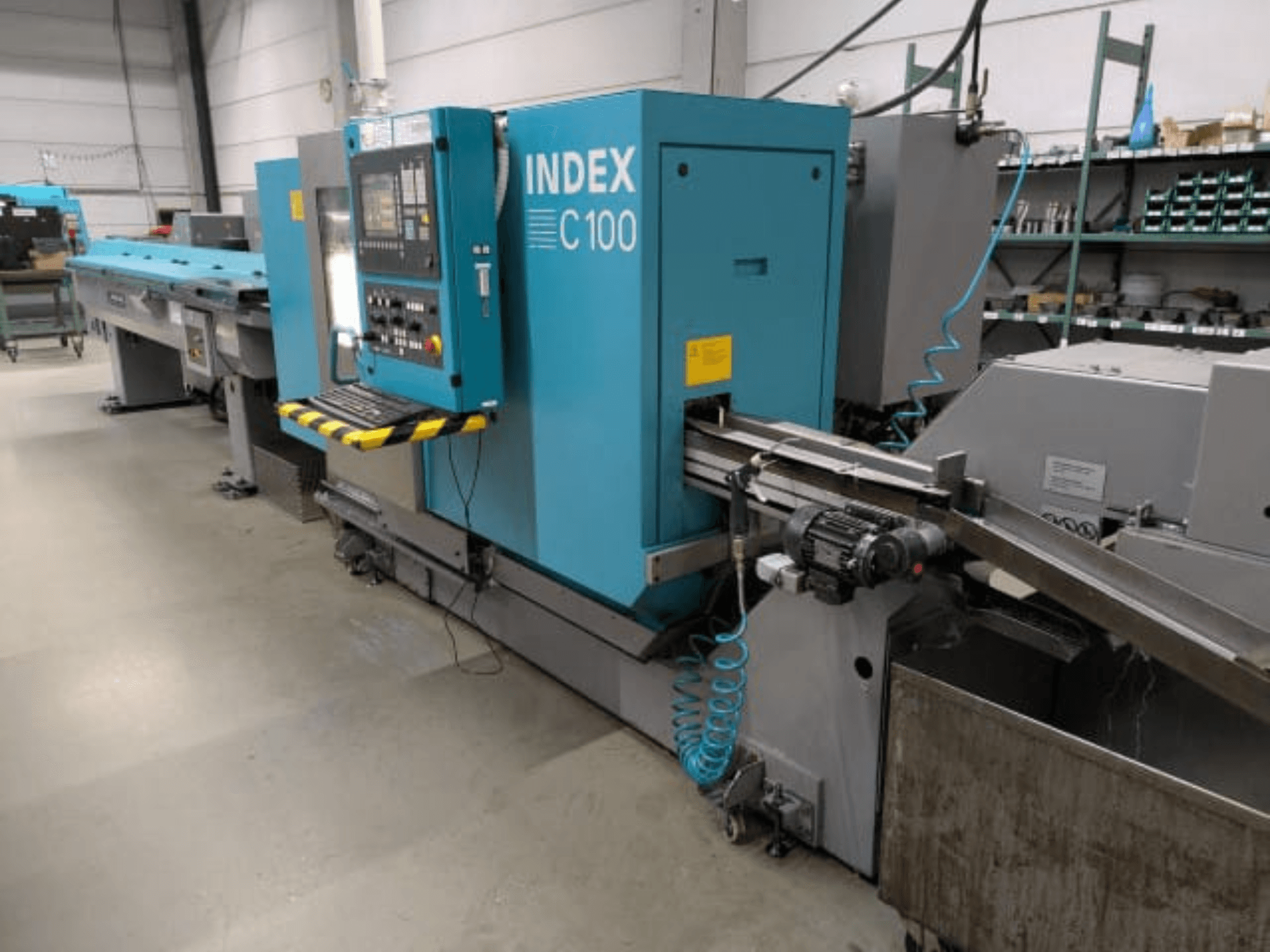

Index - C100DE-TUR-IND-2012-00002

- Telaio della macchina: Telaio della macchina in ghisa con struttura a letto verticale

- Guide portautensili: Guide a piastre con alto livello di rigidità e smorzamento

- Azionamenti degli assi: Cinematica a doppia forbice per i portautensili; tecnologia di azionamento sincrono in c.a.

- Design della fantina: Design termosimmetrico

- Mandrino principale (D42): Testa del mandrino taglia 5 (DIN 55026 e ISO 702), diametro massimo della barra 42 mm, velocità massima 7000 giri/min, diametro del cuscinetto anteriore 75 mm

- Potenza del mandrino principale: 22/29 kW (con ciclo di lavoro 100%/40%)

- Coppia mandrino principale: 50/65 Nm (al 100%/40% max.)

- Cilindro di serraggio del mandrino principale: Cilindro di serraggio cavo D42/14 per il serraggio di pinze o mandrini, funzionamento idraulico, corsa 12 mm, pressione di serraggio 8/80 bar, spinta massima 34 kN, trazione massima 34 kN

- Azionamento asse C (mandrino principale e contromandrino): Motore ad albero cavo, sistema di misurazione angolare sul mandrino, risoluzione 0,00014 gradi, ripetibilità Psmax = 0,01 gradi

- Unità di serraggio del mandrino principale: Unità di serraggio a pressione singola, regolabile da 8 a 75 bar

- Contromandrino (D42): Testa del mandrino dimensione 5 (DIN 55026 e ISO 702), diametro massimo della barra 42 mm, velocità massima 7000 giri/min, diametro del mandrino a pinza 110 mm, diametro del cuscinetto anteriore 75 mm

- Potenza del contromandrino: 16,5/19 kW (con ciclo di lavoro 100%/40%)

- Coppia del contromandrino: 32/43 Nm (al 100%/40% max.)

- Guide del contromandrino (asse Z): Azionamento con motore CA e viti a ricircolo di sfere, corsa di lavoro 500 mm, traslazione rapida 60 m/min, accelerazione 10 m/s^2, spinta di avanzamento 3000 N

- Cilindro di bloccaggio del contromandrino: Cilindro di serraggio cavo D42/14, funzionamento idraulico, corsa 12 mm, pressione di serraggio 8/80 bar, spinta massima 34 kN, trazione massima 34 kN

- Dispositivo di bloccaggio del contromandrino: Dispositivo di serraggio a pressione singola, regolabile da 8 a 75 bar

- Portautensili 1: corsa asse X 70 mm (rapida 30 m/min, acc. 9 m/s^2, forza di avanzamento 3000 N); corsa asse Z 250 mm (rapida 60 m/min, acc. 9 m/s^2, forza di avanzamento 3000 N); corsa asse Y 70 mm (rapida 15 m/min, acc. 5 m/s^2, forza di avanzamento 3000 N). Torretta 1 con 10 stazioni, attacchi a codolo parallelo D25x48 (DIN 69880), utensili vivi su tutte le stazioni (potenza 4,2 kW, coppia 11 Nm, velocità massima 8000 giri/min.)

- Portautensili 2: corsa asse X 70 mm (rapida 30 m/min, acc. 9 m/s^2, forza di avanzamento 3000 N); corsa asse Z 400 mm (rapida 60 m/min, acc. 9 m/s^2, forza di avanzamento 3000 N); corsa asse Y 70 mm (rapida 15 m/min, acc. 5 m/s^2, forza di avanzamento 3000 N). Torretta 2 con 10 stazioni, attacchi a codolo parallelo D25x48 (DIN 69880), utensili vivi su tutte le stazioni (potenza 4,2 kW, coppia 11 Nm, velocità massima 8000 giri/min.)

- Portautensili 3: corsa asse X 125 mm (velocità 30 m/min, acc. 10 m/s^2, forza di avanzamento 3000 N). Torretta 3 con 10 stazioni, attacchi a codolo parallelo D25x48 (DIN 69880), utensili vivi su tutte le stazioni (potenza 4,2 kW, coppia 11 Nm, velocità massima 8000 giri/min.)

- Sistema di controllo: Controllo INDEX C200-4D (controllo multiprocessore modulare integrato con Simodrive 611 / Sinumerik 840D), memoria utente CNC fino a 6 MB, Ethernet 10/100 Mbps

- Schermo del pannello di controllo: schermo piatto a colori TFT da 26 cm, tastiera a membrana con layout XYZ, lingua di visualizzazione predefinita: olandese.

- Alimentazione della macchina: 400 V, 50 Hz, 49 kVA di potenza collegata, 70 A di corrente nominale, 100 A max. fusibile di backup

- Sistema di raffreddamento: Interfaccia centrale ad acqua per i mandrini e l'armadio di controllo, unità di potenza netta di raffreddamento da 8 kW (50Hz/400V).

- Involucro della macchina: standard INDEX turchese RAL 5018 sulla cappa scorrevole anteriore (acciaio strutturale inossidabile), grigio polvere RAL 7037 sugli armadi elettrici/fluidi e sul trasportatore di trucioli

- Mandrino di serraggio (mandrino principale): Dimensione 5 per il bloccaggio della pinza di serraggio su mandrino D42 (SK42BZI/900 442...)

- Serraggio del contromandrino: Mandrino Ortlieb KSFI 40-054 con unità di fine corsa, compresa l'alimentazione del refrigerante.

- Movimentazione del pezzo: Unità di asportazione a portale con pinza azionata (rotazione/impugnatura pneumatica), diametro max. del pezzo 8-42 mm, peso max. 2 kg, lunghezza max. del residuo 150 mm

- Trasportatore di pezzi finiti: Versione standard: convogliatore scaricato sul lato destro.

- Smaltimento trucioli: Convogliatore trucioli a cerniera, altezza di scarico 840 mm, con serbatoio del refrigerante separato e pompa di sollevamento rinforzata (100 l/min)

- Sistema di raffreddamento: Predisposto per emulsione, pompa a bassa pressione (8 bar / 80 L/min), pompa a media pressione (20 bar / 30 L/min), sistema di base da 600 L con interfaccia Profibus, sistema di microfiltrazione del refrigerante (filtro a nastro compatto tipo KF150, portata 150 l/min emulsione / 120 l/min olio).

- Filtro a nastro: Tipo PN 100 / 100-540, dimensione di trattenuta 50µm - 60µm, larghezza 540 mm, lunghezza 50 metri

- Valvole portautensili: Valvole ad alta pressione del refrigerante fino a 80 bar per i portautensili 1, 2, 3.

- Preparazione per l'estrazione: Per l'estrazione della nebbia refrigerante/collegamento del filtro, diametro del condotto 200 mm, prestazione circa 600 m3/h

- Funzioni aggiuntive: Funzione Transmit/Tracyl per fresatura frontale/circonferenziale su C200-4D, attacchi MBL 42-65 per controllo 840D

- Caricatore di barre: Magazzino di caricamento barre INDEX MBL 42/3700, altezza del mandrino 1010 mm, area di stoccaggio barre larga 390 mm, diametro barre 10 - 42 mm, lunghezza massima barre 3644 mm, include supporto barre incernierato con scala metrica, asta di spinta barre 20D (lunghezza 1400 mm) e componenti di guida lavorati 22-42 mm.
