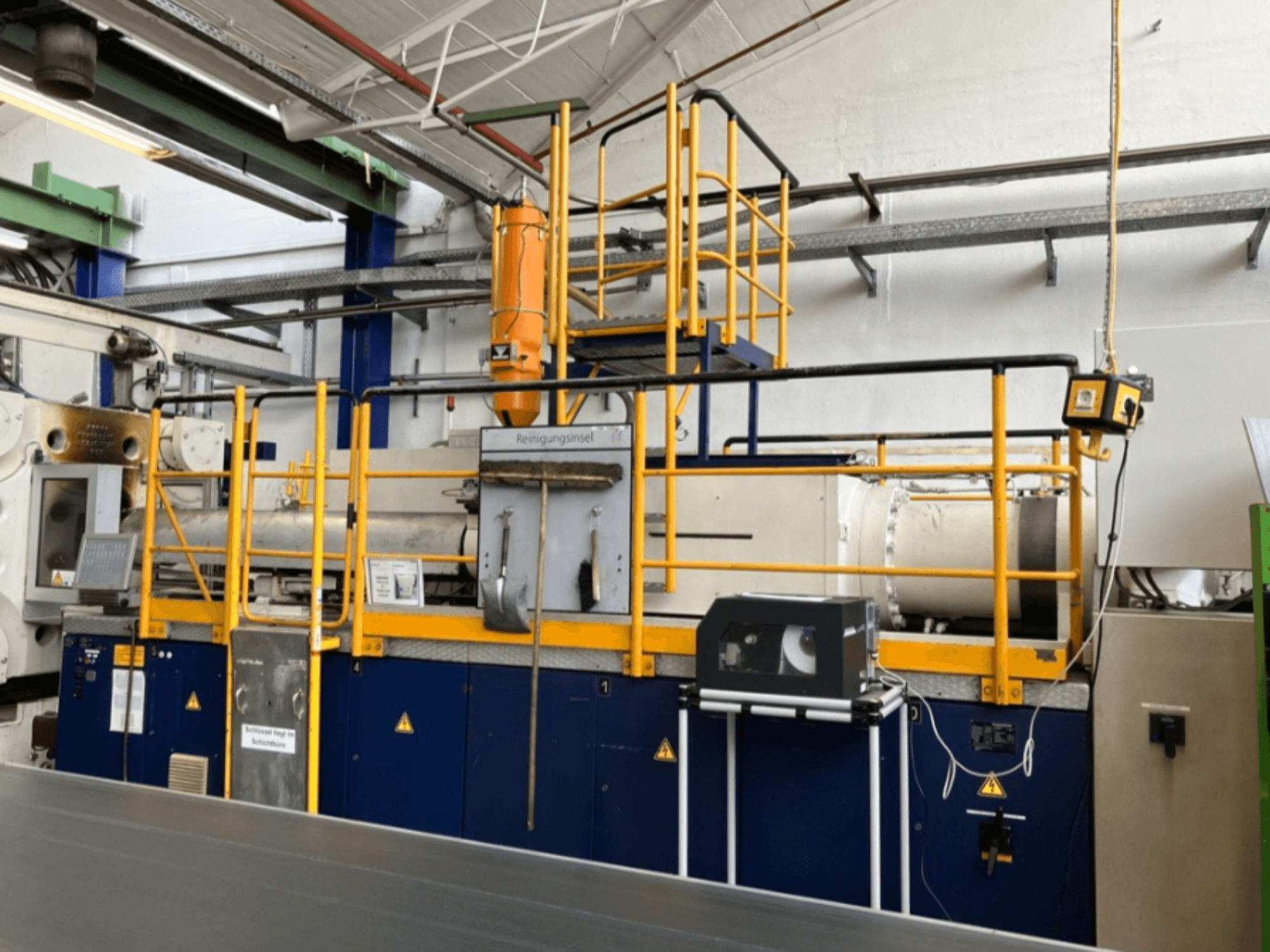

Krauss Maffei - 1000-8000 MDE-INJ-KRA-1997-00005

• Unità di iniezione

  • Velocità della vite: 92 rpm

  • Stadi di velocità di iniezione:

    • 25% → 23 mm/s

    • 50% → 46 mm/s

    • 75% → 69 mm/s

    • 100% → 92 mm/s

  • Corsa di misurazione dell'iniezione: 200 mm

  • Corsa di dosaggio: circa 465 mm

  • Limite di pressione di iniezione: 185 bar

• Sistema idraulico

  • Pressione differenziale della pompa: 10 bar

  • Circuiti di pressione:

    • Pressione principale: 250 bar

    • Pressione di iniezione: 185 bar

    • Circuito idraulico: 150 bar

    • Pressione secondaria: 120 bar

    • Pressione ausiliaria: 50 bar

  • Perdita di carico in chiusura: circa 4-6 bar/min.

  • Campi di pressione della valvola proporzionale:

    • Minimo: 50 bar

    • Massimo: 150 bar

  • Velocità del mandrino: 92 rpm

• Sistema di riscaldamento

  • Numero di zone di riscaldamento: 9

  • Esempi di potenza del riscaldatore del cilindro: 9100 W, 8200 W, 6200 W, 5200 W, 2400 W, 650 W, 300 W

  • Tensioni di funzionamento registrate: 230 V, 220 V, 380 V

  • Deviazione della precisione della temperatura: ca. -1 K a +2 K

• Dati relativi a condizioni e manutenzione

  • Tolleranza di allineamento della macchina: <0,2 mm/m

  • Allineamento dell'unità di iniezione: 0,0 mm di deviazione longitudinale

  • Deviazioni del gruppo di chiusura: +0.3 / -0.4 / +0.3

  • Condizioni dell'olio idraulico:

    • Classe di pulizia ISO: 16/14/11

    • Contenuto d'acqua: <0,1%

    • Viscosità a 40°C: circa 45 mm²/s

    • Viscosità a 100°C: circa 6,6 mm²/s

    • Indice di viscosità: circa 99

    • Livello di contaminazione delle particelle: basso (rapporto di laboratorio)

• Stato di manutenzione (lavoro documentato)

  • Ispezione elettrica eseguita

  • Manutenzione meccanica eseguita

  • Ispezione dei tubi idraulici eseguita

  • Analisi dell'olio eseguita

  • Misurazioni delle vibrazioni eseguite

  • Esecuzione di calibrazione e regolazione

  • Controllo dell'allineamento della macchina

• Ore di lavoro: 111,569

Attrezzature aggiuntive

• Robot: REMAK RE-CNC

  • Piegatura asse C: 90°

  • Asse A rotativo: 90

  • Asse B rotativo: 270°

  • X: 1000 mm

  • Y: 1400 mm

  • Z: 3500 mm
