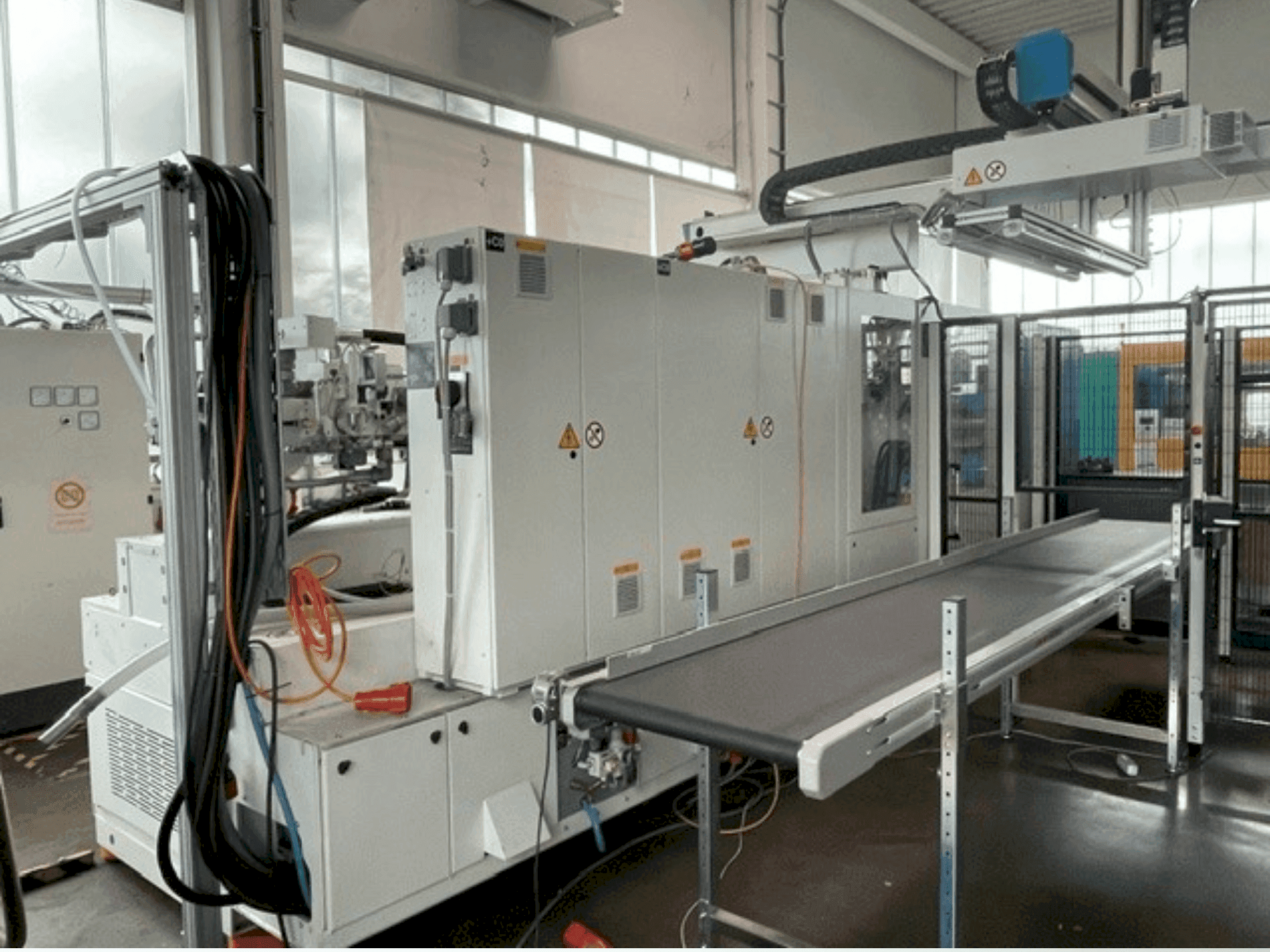

Krauss Maffei - 300-1400 CX MC6DE-OTH-KRA-2020-00001

Equipaggiamento supplementare

• Peso: 19.300 kg

• Supporti oscillanti per il montaggio di macchine

• Supporto per unità di serraggio su fondazione (per carichi di peso elevato, ad esempio utensili di grandi dimensioni o dispositivi di tornitura)

Unità di serraggio e iniezione

• Tiranti cromati

• Unità di serraggio e di iniezione con filtrazione interna dell'olio nel flusso di bypass

• Sistema di accoppiamento a espulsione manuale:

  • Elementi di accoppiamento lato macchina e lato utensile

  • 3 adattatori di filettatura per i perni di espulsione forniti dal cliente

  • Chiave a gancio

  • Compensa lo sfalsamento minimo dell'asse tra la macchina e l'espulsore dello stampo

  • Posizione "posteriore" dell'espulsore e della piastra di espulsione dello stampo monitorata in serie

Allargamento della piastra stampo

• KM 65 / 80 CX: 50 mm

• KM 110 / 130 CX: 60 mm

• KM 160 CX: (non specificato)

• KM 200 CX: 70 mm

• KM 250 / 300 CX: 80 mm

• KM 350 CX: 90 mm

• KM 420 CX: 100 mm

• Nota: la posizione influisce sull'interfaccia meccanica secondo EUROMAP 18 per il dispositivo di movimentazione su FWAP (con piastra intermedia fino a KM 420 CX).

Sistemi idraulici e pneumatici

• Blocco antirotazione della vite idraulica

• Azionamento idraulico della vite con velocità standard

• Valvole a cascata pneumatiche e idrauliche per valvola ad ago a canale caldo (freddo):

  • Idraulico: 2 valvole a 4/3 vie con 2 bobine di solenoidi, raccordo di connessione dimensione 12 S (cono a 24° DIN EN ISO 8434-1)

  • Pneumatico: 2 valvole a 5/2 vie con 2 bobine solenoidi, collegamento tramite connettore per tubo flessibile a FWAP BGS

  • Controllo a cascata selezionabile sullo schermo per il funzionamento pneumatico o idraulico

Unità di servizio per aria compressa

• Unità di servizio combinata per la preparazione dell'aria compressa:

  • Valvola di intercettazione manuale con scarico della pressione

  • Valvola di regolazione manuale della pressione con manometro e filtro dell'aria

  • Pressostato per il monitoraggio elettrico

  • Valvola di intercettazione elettrica con scarico della pressione

Controllo ugelli e camere di espulsione

• Sistemi di controllo e monitoraggio di ugelli e camere di espulsione:

  • Controllo per l'apertura/chiusura degli ugelli degli utensili in base alla distanza o al tempo

  • Gli ugelli possono aprirsi/chiudersi due volte durante l'iniezione e la pressione di mantenimento.

  • Chiusura ritardata dopo la pressione di mantenimento

  • Monitoraggio di almeno un ugello aperto

  • Funzionamento manuale in modalità di impostazione

  • La protezione degli ugelli può essere aperta di fronte all'operatore

  • Sportello di protezione della camera di espulsione apribile dal lato dell'operatore
