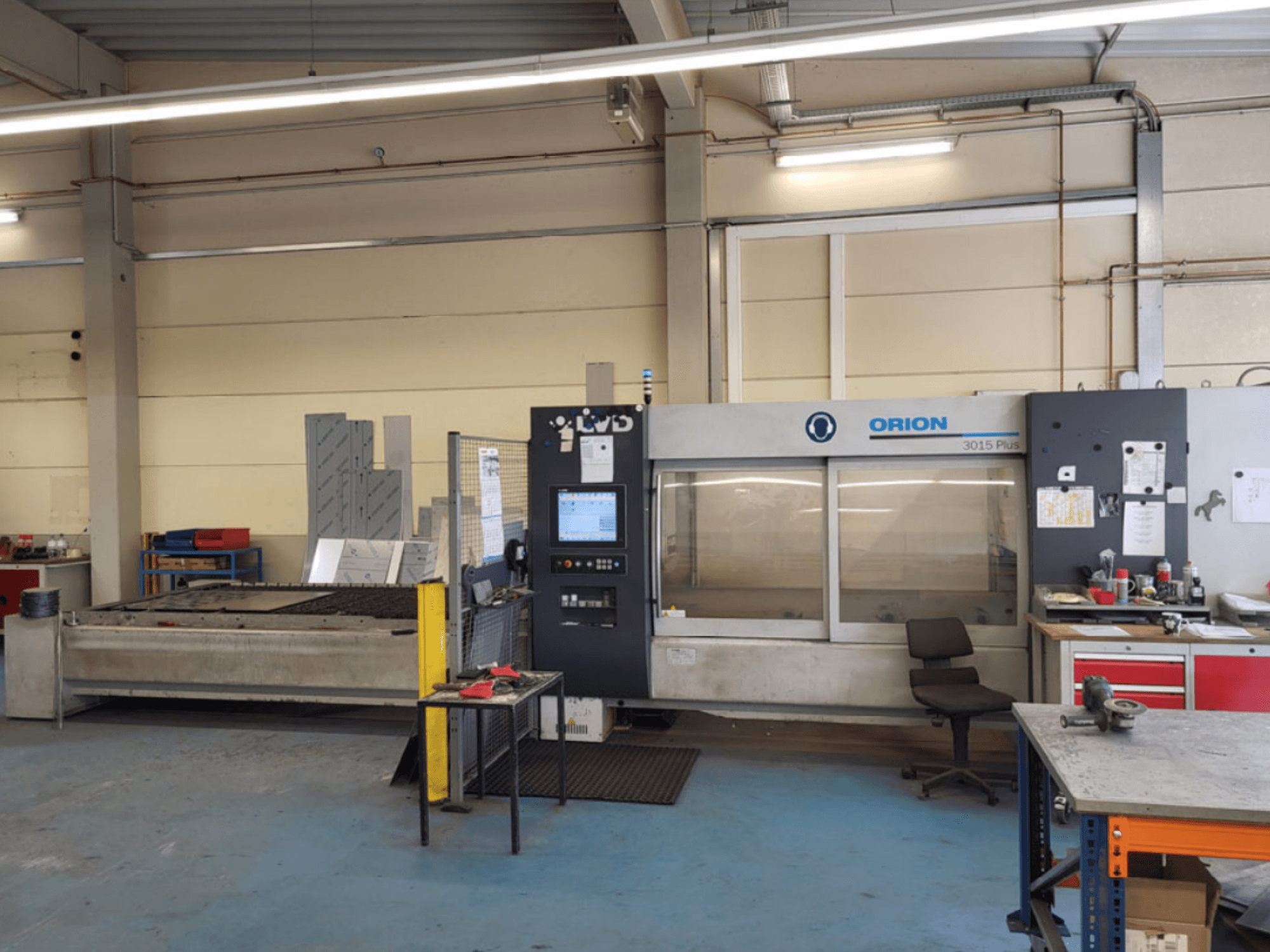

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Dimensione massima del foglio: 3000 × 1500 mm

• Peso massimo del foglio: 570 kg

• Velocità massima di posizionamento:

  • Assi X/Y: 100 m/min

  • Asse Z: 15 m/min

• Ripetibilità: ±0,025 mm

• Precisione di posizionamento: ±0,05 mm/m

• Laser:

  • Tipo: CO₂ Fanuc ad eccitazione HF

  • Potenza: 2500 W (±2%)

  • Gamma di potenza: 100-2500 W

  • Stabilità di uscita: ±1%

  • Lunghezza d'onda: 10,6 µm

  • Frequenza d'impulso: 5 Hz-33 kHz

  • Consumo di gas laser: 10 l/h

  • Raffreddamento: Sistema ad acqua a circuito chiuso

• Capacità di taglio del materiale (2500 W):

  • Acciaio: 16 mm

  • Acciaio inox (N₂): 10 mm

  • Alluminio: 6 mm

Dotazione aggiuntiva

• Sistema di carico/scarico automatico:

  • Dimensione massima del foglio: 3050 × 1525 × 12 mm

  • Peso massimo della pila: 2500 kg

  • Altezza massima della pila: 100 mm

  • Ingombro (compreso il caricatore automatico): 8900 × 6600 × 3700 mm

• Torre compatta:

  • Dimensione massima del foglio: 3050 × 1525 × 16 mm (o 2550 × 1525 × 20 mm)

  • Dimensioni minime del foglio: 1000 × 1000 mm

  • Peso massimo del pallet: 3000 kg

  • Altezza massima del pallet: 240 mm (incluso il pallet)

  • Ingombro: 8850 × 7200 mm

  • Opzioni di altezza della torre:

    • 4 pallet: 4100 mm

    • 6 pallet: 4940 mm

    • 10 pallet: 6620 mm

Nota: "Dimensione minima del foglio: 1000 × 1000 m" nella fonte sembra essere un errore di battitura; qui è indicato come mm.
