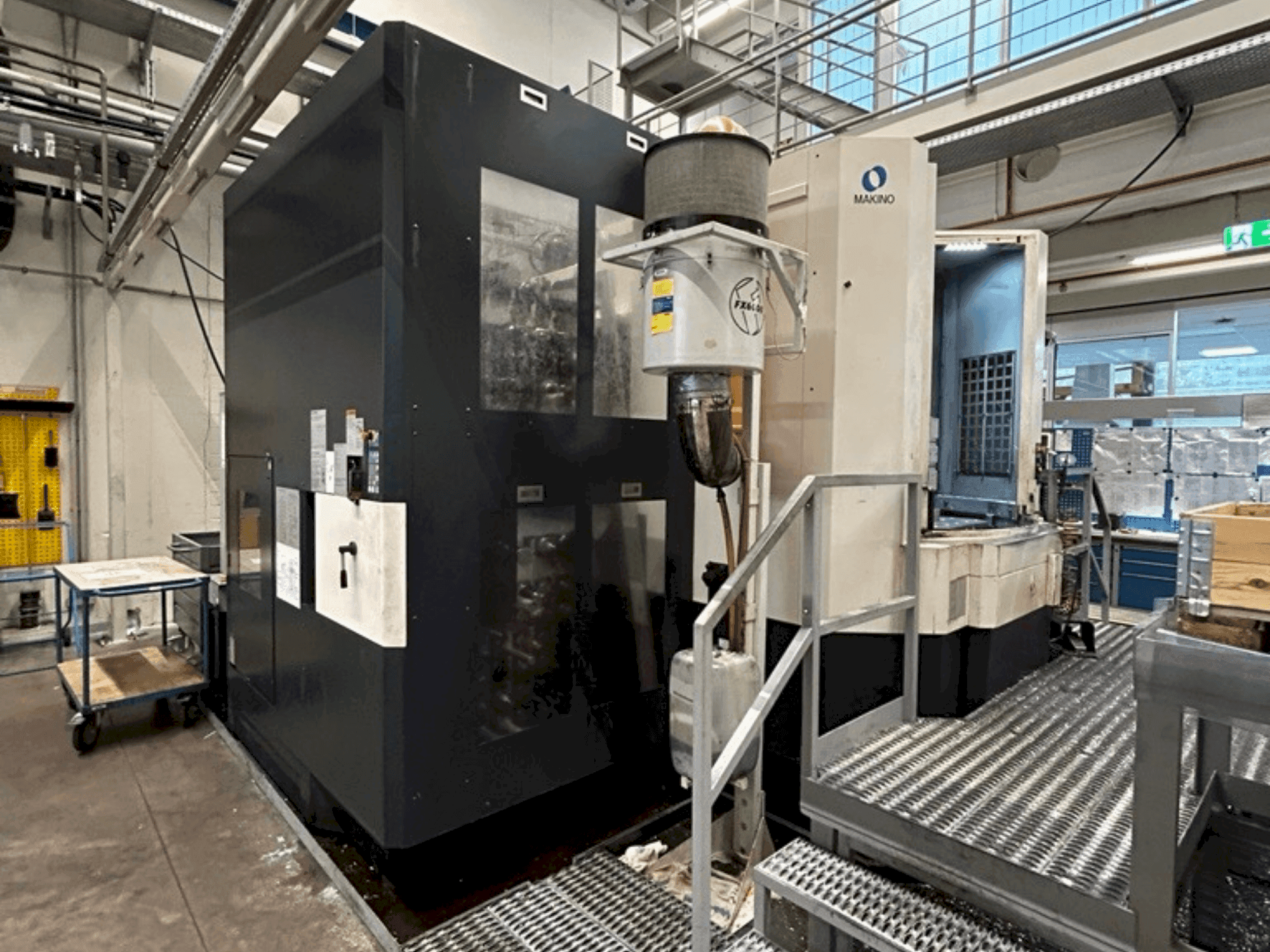

Makino - a81DE-MIL-MAK-2011-00001

Asse B (tavola portapallet): 360° continuo

Distanza dal centro del pallet

• Al centro del mandrino: 80-880 mm

• Alla linea di sagoma del mandrino: 50-1070 mm

Pallet

• Dimensioni: 630 × 630 mm

• Superficie: 24 × fori filettati M16 (opzionale: scanalature a T da 22 mm*)

• Altezza alla superficie del pallet: 1300 mm

• Carico massimo del pallet: 1200 kg (opzionale: 1320 kg*)

Capacità del pezzo: Max Ø1000 × 1300 mm (diametro × altezza)

Indicizzazione

• Unità di angolo di indicizzazione: 1° (360 posizioni)

• Tempo di indicizzazione (90°/180°): 1,9/2,7 s (opzionale: 1,6/2,3 s*)

Mandrino

• Coppia (25% ED/continua): 488/304 Nm

• Tempo di accelerazione a 10.000 giri/min: 3,8/1,4 s

• Lubrificazione/raffreddamento: Olio-aria / camicia

Velocità di avanzamento

• Rapido: 50.000 mm/min

• Taglio: 1-50.000 mm/min

Cambio utensili automatico (ATC)

• Capacità di stoccaggio utensili: 40 o 60 utensili

• Momento massimo dell'utensile: 45 Nm (solo con magazzini da 97/137/186/242/300 utensili)

• Tempo di cambio utensile (da utensile a utensile / da truciolo a truciolo, MAS): 1.7 / 4.2 s

Punti di appoggio: 3
