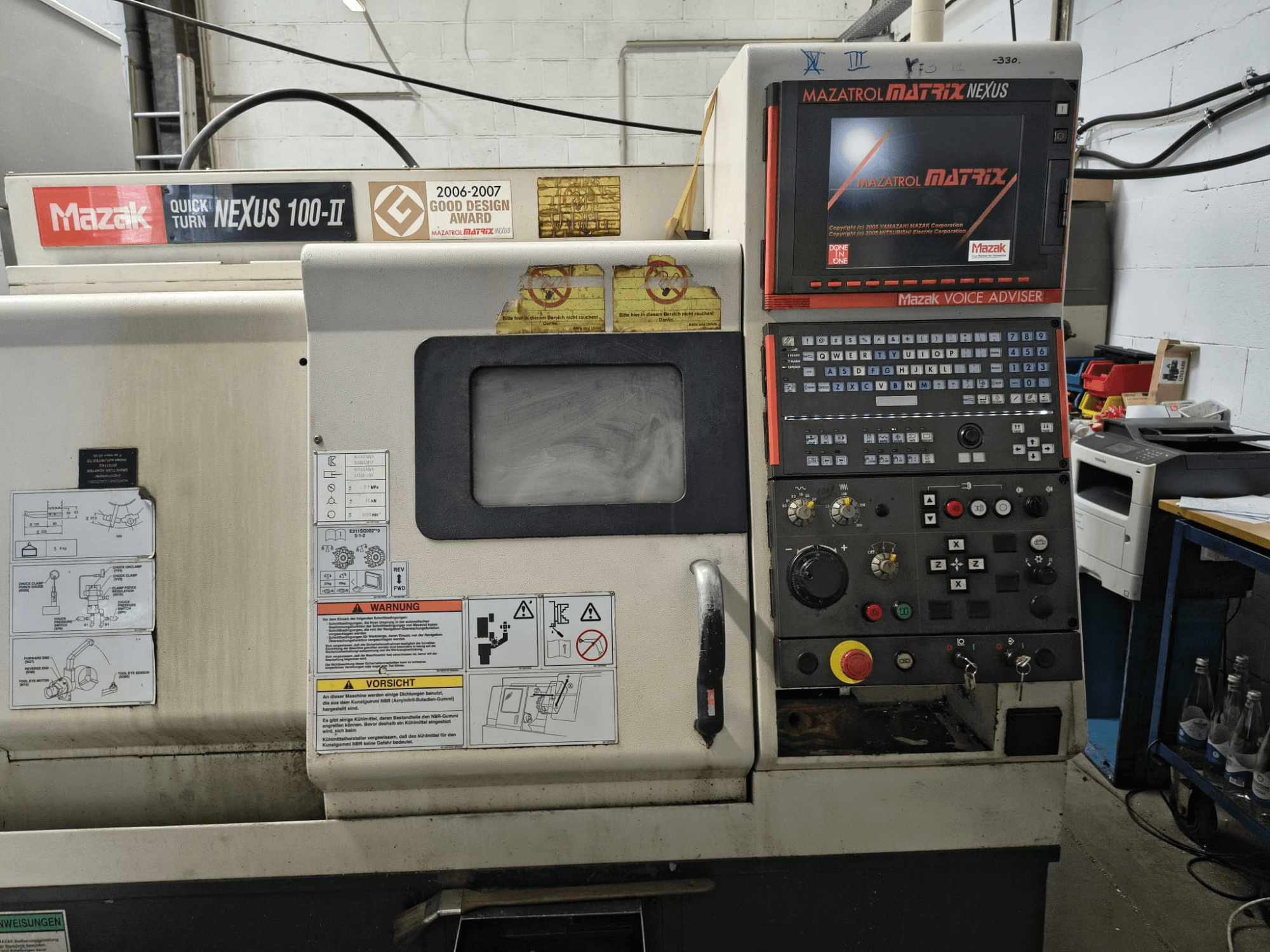

Mazak - Quick Turn Nexus 100-II (QTN 100-II)DE-TUR-MAZ-2008-00003

Lunghezza di tornitura: circa 335 mm (corsa Z circa 385 mm)

- Diametro di tornitura: diametro massimo di tornitura circa 280 mm

- Diametro di rotazione: circa 550 mm

- Numero di torrette: 1 torretta, torretta a tamburo a 12 posizioni (tipo imbullonata)

- Portautensili / Montaggio: montaggio su blocco Mazak (avvitato), inclusi vari adattatori e portautensili

- Contropunta: disponibile (programmabile)

- Mandrino principale: senza asse C

- Velocità del mandrino principale: 6.000 giri/min - Punta del mandrino: A2-5

- Foro del mandrino: circa 61 mm

- Potenza di azionamento principale: circa 11 / 7,5 kW - Capacità barra / Passaggio: Ø 51 mm (mandrino standard da 6" / 152 mm, idraulico a 3 ganasce) - Opzionale (non incluso): vari adattatori e portautensili, dispositivi di serraggio, tecnologia di serraggio Hainbuch

- Trasportatore trucioli: Assente

- Documentazione: disponibile

- Stato di dimostrazione: Operativa sotto tensione (dopo la fase di riscaldamento)

- Difetti noti: Allarme di guasto mandrino "44 SPINDEL STÖRUNG 3" - La macchina deve essere riscaldata prima della lavorazione, dopodiché è operativa. Costo stimato della riparazione: circa 2.800 EUR.

- Peso della macchina: 3.500 kg (7.700 libbre)

- Tensione del circuito principale: 3AC 400 V 50/60 Hz

- Tensione del circuito di comando: 100 V CA / 24 V CC

- Tensione massima del motore principale: 400 V
