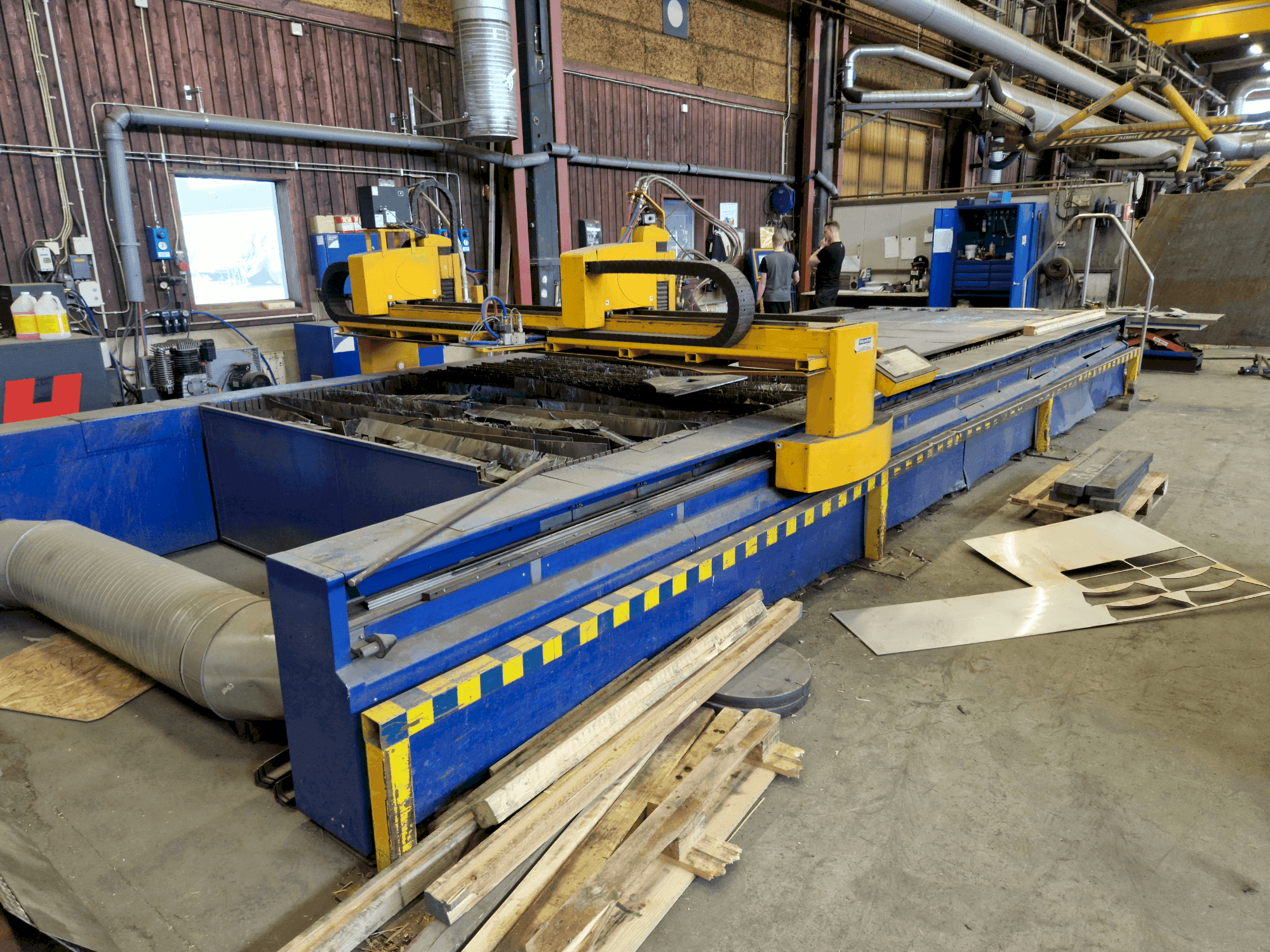

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Numero di portali: 1

• Numero di assi Z: 2

• Numero di bruciatori: 2

• Spessore massimo di taglio: 50 mm

• Velocità di lavoro: 0-100 mm/s

• Campo di lavoro - movimento longitudinale: 7500 mm

• Campo di lavoro - movimento trasversale: 2500 mm

• Campo di lavoro - movimento verticale (plasma): 150 mm

• Campo di lavoro - movimento verticale (gas): 200 mm

• Campo di lavoro - movimento verticale (gas-rotatore): 200 mm

• Movimento verticale della testa di perforazione BEM 12: 80 mm

• Larghezza massima della zona di lavoro: 4000 mm

• Lunghezza massima della zona di lavoro: 35.000 mm

• Deviazione massima longitudinale: 0,5 mm / 3000 mm

• Deviazione massima trasversale: 0,5 mm / 2500 mm

• Copertura elettrica (parte meccanica): IP 43

• Azionamenti (tecnica di controllo):

  • Asse longitudinale: 2 × DCM 6C 30/14 A1

  • Asse trasversale: 2 × DCM 3B 35/06 A1

  • Asse verticale: 2 × DCM 2C 30/03 B1

• Rapporti di trasmissione:

  • Asse longitudinale (cinghia): i = 14,81483886 mm/giro

  • Asse trasversale (cinghia): i = 13,33335498 mm/giro

  • Asse verticale (cinghia + vite): i = 2 mm/giro

• Temperatura ambiente: 5-40 °C

• Umidità relativa massima dell'aria: 90% a 20 °C

• Pressione atmosferica: 84-107 kPa

• Polverosità: 200 mg/m³

• Tipo di ambiente: Comune (STN 330300, eccezione temperature operative N32)

Apparecchiature aggiuntive

• Sorgente di plasma: 1 × HPR 260 AGC (58 mm)

• Bruciatore di gas: 1 × acetilene (Bir), incluso rotatore di gas

• Testa di perforazione: BEM 12
