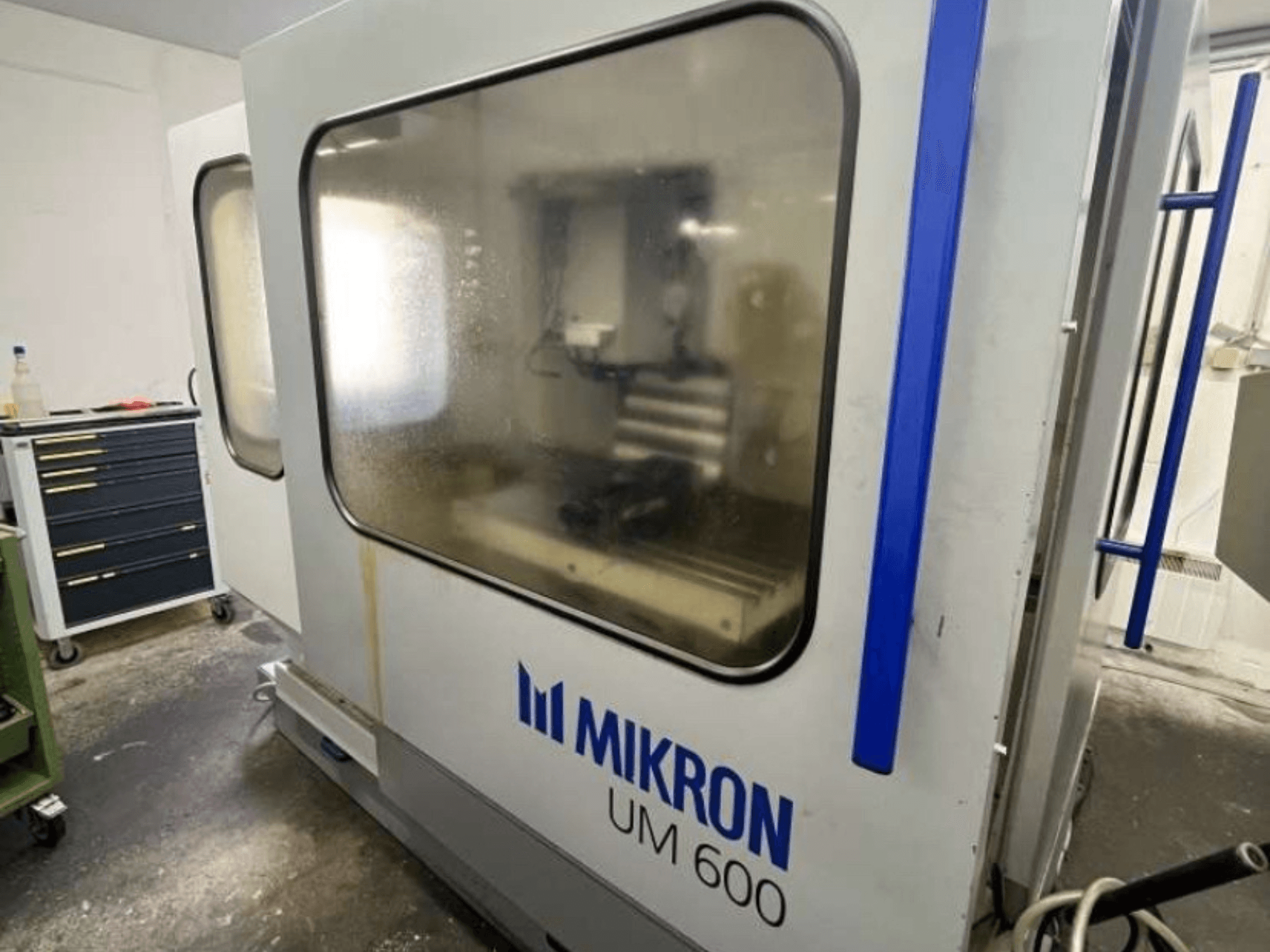

MIKRON - UM600 TNC 410/426AT-MIL-MIK-1998-00001

Mandrini di lavorazione (verticali e orizzontali)

• Potenza di azionamento (ciclo di lavoro del 44%): 15 kW

• Potenza di azionamento (ciclo di lavoro al 100%): 6 kW

• Coppia motore: 50 Nm

• Coppia massima al mandrino (ciclo di lavoro del 44%): 800 Nm

• Numero di stadi di trasmissione: 4

• Diametro massimo dell'utensile: 130 mm

• Opzioni incluse: misurazione in macchina e mandrino rapido

Azionamenti di avanzamento (CA)

• Velocità di avanzamento programmabile X/Y: 0 - 15.000 mm/min

• Velocità di avanzamento Z programmabile: 0 - 12.000 mm/min

• Traslazione rapida X/Y: 15.000 mm/min

• Traslazione rapida Z: 12.000 mm/min

Sistema di raffreddamento

• Capacità del serbatoio: 150 l

• Portata: circa 20 l/min

Tavola di serraggio

• Dimensioni della tavola: 520 × 900 mm

• Numero di cave a T: 4

• Larghezza scanalature a T: 14 H7

Cambio utensili TCD 44

• Posizioni utensile: 22

• Diametro utensile: 80 / 130 mm

• Lunghezza massima dell'utensile: 350 mm

• Peso massimo dell'utensile del cambiautensili TCD 44: 6 kg

• Peso massimo del pezzo nel magazzino a tamburo: 200 kg

• Tempo da truciolo a truciolo: 20-25 s

• Tempo di cambio utensile: 12-16 s

Connessione elettrica

• Potenza nominale totale installata: 15,8 kW

• Potenza utile/collegata: 12,3 kW

• Tensione/frequenza di funzionamento: 3 × 400 V / 50 Hz
