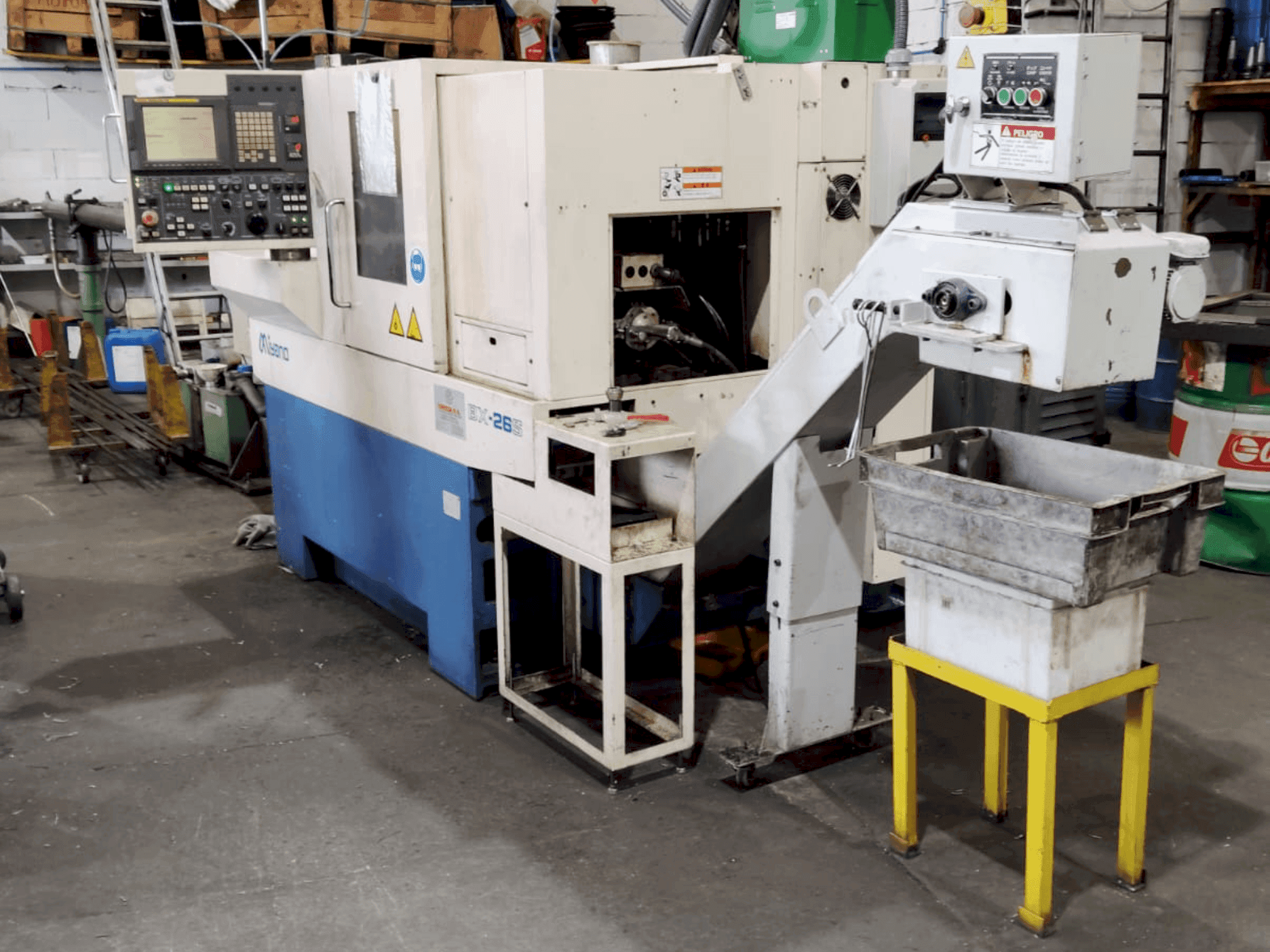

Miyano - BX-26SES-TUR-MIY-2010-00001

Vantaggi della macchina

Vantaggi tecnici della macchina

• Diametro massimo del fustellato: Ø26 mm (Ø20 mm per i bx-20)
• Lunghezza massima di lavoro: 330 mm
• Tipo di letto: appartamento

Informazioni extra

Torretta Tipo di torretta: Lineare Numero totale di utensili: 18 Utensili rotanti (slitta 1 / slitta 2): 6 / 4 Utensili piatti (slitta 1 / slitta 2): 4 / 4 Dimensioni dell'utensile: Slitta No.1: Ø16 mm Slitta No.2: Ø16 mm Capacità di maschiatura (L-SP / SP): M8 Capacità di foratura (L-SP): Ø12 mm Unità di iniezione Tipo di mandrino: AR-16 Manicotto: AR-16 Forza di serraggio Forza di spinta (Z1 / Z2 L-SP e R-SP): 3325 N Altri assi: 1847 N Movimento Corsa della slitta n. 1: X1: 135 mm Y1: 260 mm Z1: 70 mm Diapositiva n. 2 Corse: X2: 215 mm Y2: 75 mm Z2: 180 mm Mezzi di comunicazione Capacità dei serbatoi: Idraulico: 10 L Liquido di raffreddamento: 140 L Specifiche elettriche: Capacità di alimentazione: 20 KVA Tensione: AC200/220V Frequenza: 50/60 Hz Pressione dell'aria richiesta: 0,5 MPa Capacità del fusibile: 40 A Unità di controllo Sistema di controllo numerico (NC): FANUC 18i-TB Assi controllati: 6 assi (X1, Z1, Y1, C1, X2, Z2, Y2, C2) Interpolazione simultanea: 4 assi Comandi: G00, G01, G02/G03, G32, G04, G98/G99 Funzioni speciali: Compensazione utensile, cicli ripetitivi, programmazione macro, compensazione del gioco Display: 9,5" CRT Pannello operativo: Tastiera piatta Ingresso/uscita: RS-232-C Motori elettrici: Mandrini (L-SP / R-SP): 3,7 / 2,2 kW Slitte (X1, Y1, Z1, Y2, X2, Z2): 0,5 - 0,75 kW Utensile rotante: 0,5 kW Motore idraulico: 0,75 kW Pompa del refrigerante: 0,2 kW Pompa del refrigerante ad alta pressione: 0,821 / 1,349 kW
