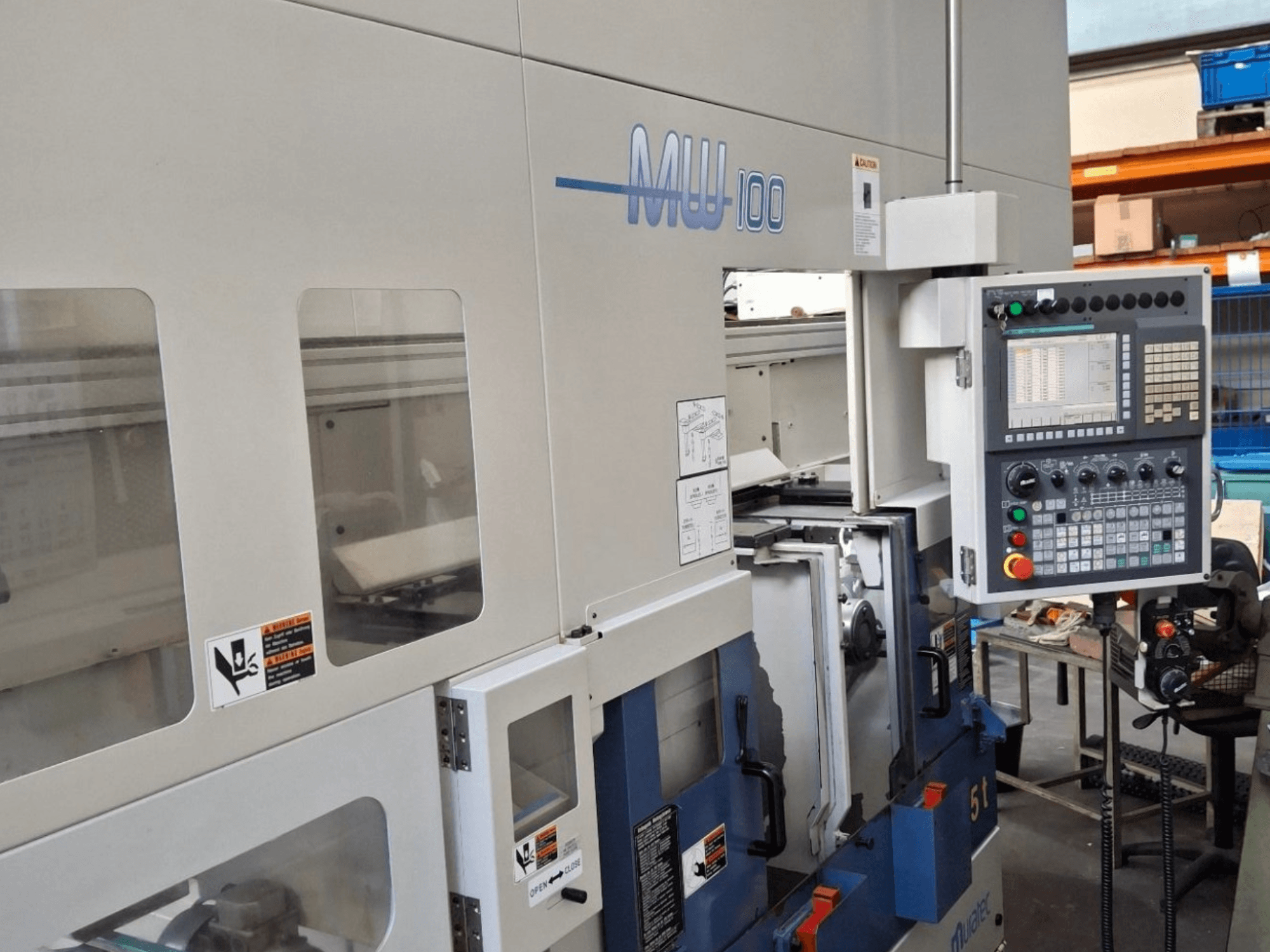

Muratec - MW 100 GTDE-TUR-MUR-2012-00001

• Modello di controllo: FANUC 31i-TA

• Distanza tra i mandrini: 340 mm

• Diametro max. Diametro di rotazione: 295 mm

• Diametro massimo di rotazione Diametro di rotazione: 168 mm

• Lunghezza massima di tornitura: 145 mm Lunghezza di tornitura: 145 mm

• Naso del mandrino: JIS A2-5

• Diametro massimo del mandrino Diametro mandrino: 165 mm (6")

• Diametro interno del cuscinetto del mandrino: 80 mm

• Asse X a traslazione rapida: 24 m/min

• Asse Z a traslazione rapida: 24 m/min

• Numero di torrette: 2

• Stazioni della torretta: 8

• Dimensione del gambo dell'utensile: 20 x 20 mm

• Diametro max. Diametro della punta: 40 mm

• Tempo di indicizzazione della torretta: 0,2 sec

• Diametro massimo del pezzo: 80 mm Diametro del pezzo: 80 mm

• Diametro massimo del pezzo: 80 mm Lunghezza pezzo: 60 mm

• Diametro corsa ganasce: 12 mm

• Peso massimo del pezzo (per mano) Peso del pezzo (per mano): 2,0 kg

• Tempo di caricamento standard: 4,5 sec

• Tempo minimo di lavorazione: 16 secondi

• Corsa asse X del caricatore: 1.420 + 1.420 mm

• Corsa asse Y del caricatore: 435 mm

• Corsa asse Z del caricatore: 135 mm

• Campo di rotazione manuale del caricatore (asse Alfa): 180°

• Velocità di rotazione della mano del caricatore: 0,4 secondi / 180°

• Asse X del caricatore a traslazione rapida: 150 m/min

• Asse Y del caricatore a traslazione rapida: 120 m/min

• Asse Z del caricatore a traslazione rapida: 55 m/min

• Capacità pallet: 14

• Altezza massima di impilamento: 450 mm Altezza di impilamento: 450 mm

• Gamma di diametri dei pezzi: 30 - 160 mm

• Peso massimo del pezzo per pallet Peso del pezzo per pallet: 40 kg

• Ingombro della macchina (con accessori): 3.300 x 2.380 mm

• Carico collegato: 30 kVA

• Sistemi di caricamento a portale: 2

• Scivoli per pezzi di ispezione: 2

• Mandrini idraulici di potenza: 2 x SMW Autoblok BHM 165, 6

• Cilindro idraulico (a sinistra): SMW SIN-S 100

• Cilindro idraulico (destro): SMW VNK 70/37

• Monitoraggio della presenza del pezzo controllato dall'aria: Sì

• Monitoraggio del serraggio del pezzo: Entrambi i lati

• Posizioni di orientamento del mandrino: 4 (entrambi i lati)

• Refrigerante attraverso il mandrino: entrambi i lati

• Capacità della pompa del refrigerante automatica: 200 l

• Torrette a 8 stazioni: 2

• Torre di segnalazione luminosa: Sì

• Preparazione per l'estrazione della nebbia d'olio: Sì

• Arresto automatico della macchina: Sì

• Lubrificazione centrale automatica: Sì

• Interfaccia RS232C: Sì

• Trasformatore esterno: Sì

Opzionale:

• Tipo di caricatore a portale: Caricatore a portale a 3 assi

• Trasportatore di trucioli
