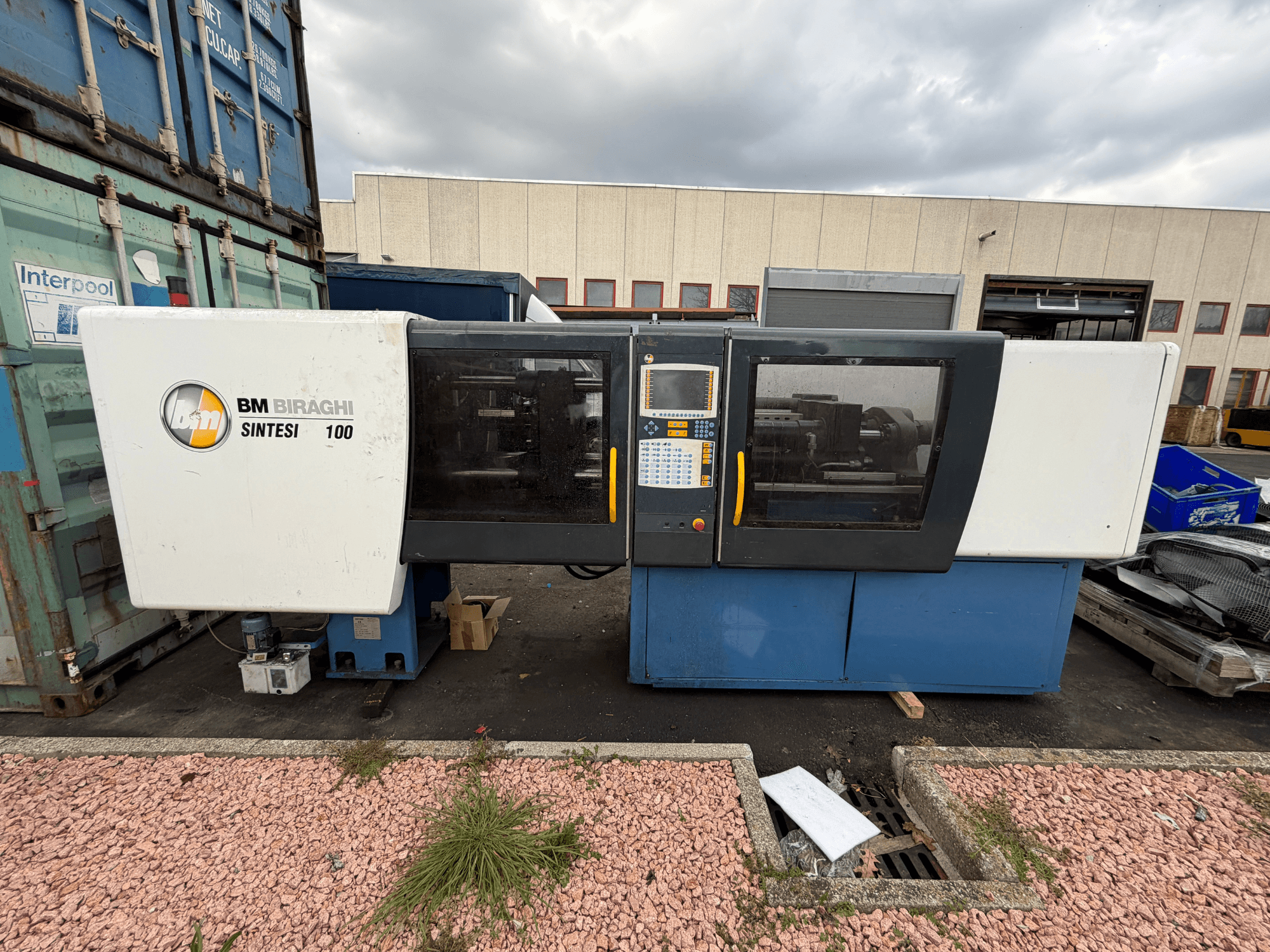

Negri Bossi - BM BIRAGHI SINTESI 100IT-INJ-NEG-2009-00001

Corsa di apertura: 370 mm

Dimensioni del piano: 610 × 550 mm

Distanza tra i tiranti: 420 × 360 mm

Altezza minima/massima dello stampo: 120 / 450 mm

Forza di espulsione: 34 kN

Corsa dell'espulsore: 120 mm

Area stampo massima (250 bar): 400 cm²

Unità di iniezione (opzioni vite)

• 32 mm: L/D 24; volume di iniezione 169 cm³; peso dei pallini (PS) 156 g; velocità di iniezione 95 cm³/s; pressione di iniezione 2352 bar; capacità di plastificazione (PS) 18 g/s

• 37 mm: L/D 21; volume di iniezione 219 cm³; peso dei pallini (PS) 202 g; velocità di iniezione 127 cm³/s; pressione di iniezione 1759 bar; capacità di plastificazione (PS) 20 g/s

• 45 mm: L/D 17; volume di iniezione 324 cm³; peso dei pallini (PS) 298 g; velocità di iniezione 188 cm³/s; pressione di iniezione 1189 bar; capacità di plastificazione (PS) 22 g/s

Dati generali di iniezione

• Coppia della vite: 440 Nm

• Velocità massima della vite: 440 giri/min

• Potenza di riscaldamento del cilindro: 7,5 kW

• Zone di riscaldamento: 3 + 1

• Forza di contatto dell'ugello: 49 kN

Impianto elettrico e idraulico

• Potenza del motore: 15 kW

• Potenza totale installata: 22,5 kW

• Capacità olio idraulico: 150 L

Ingombro: 5.4 m²
