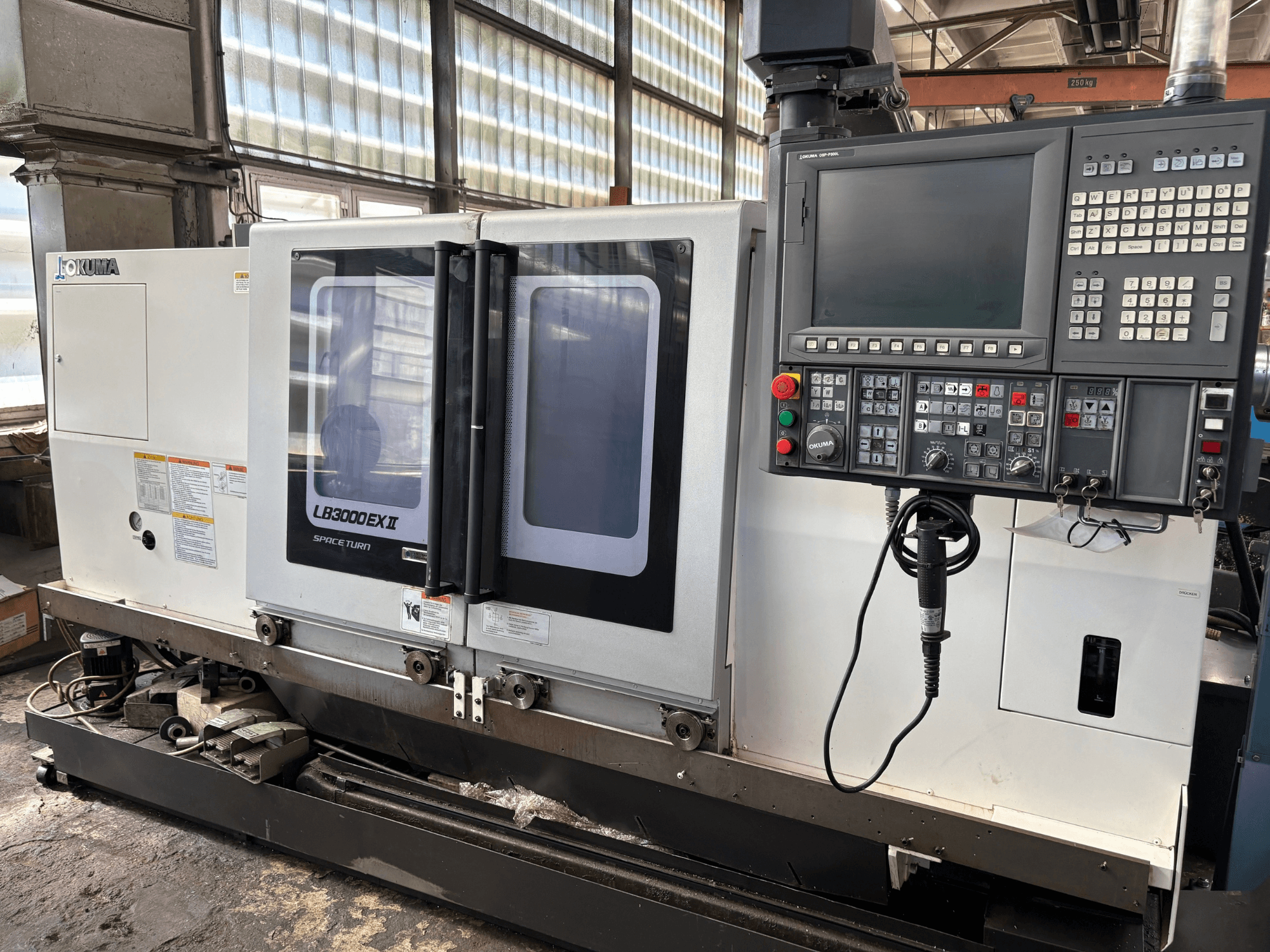

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Dimensioni

• Sporgenza sul piano di lavoro: 580 mm

• Sporgenza sul carrello longitudinale: 470 mm

• Distanza tra i centri dei mandrini: 1.020 mm

• Diametro massimo di tornitura: 340 mm

• Lunghezza massima di tornitura: 1.000 mm

• Peso massimo del pezzo tra i centri: 250 kg

Mandrino principale

• Diametro mandrino: 120 mm

• Punta del mandrino: JIS A2-6 (opzionale JIS A2-8)

• Foro del mandrino: 80 mm

Assi

• Avanzamento rapido sull'asse Z: 30.000 mm/min

• Avanzamento rapido X: 25.000 mm/min

• Campo di avanzamento X/Z: 0,001–1.000 mm/giro

Torrella

• Tipo: V12

• Posizioni utensili: 12

• Adatto per utensili di tornitura o motorizzati (utensili L o M)

• Dimensioni esterne dell’utensile: 25 × 25 mm

• Dimensioni interne dell'utensile: Ø40 mm

Utensili motorizzati / Asse C

• Velocità dell’utensile motorizzato: 45–6.000 giri/min

• Campo di rotazione dell’asse C: 360°

• Incremento di indicizzazione dell’asse C: 0,001°

• Velocità di avanzamento rapido dell’asse C: 200 giri/min

Contropunta

• Conicità: MT n. 5

• Corsa: 1.015 mm

• Motore: 2,9 kW

Impianto elettrico / ausiliario

• Pompa del gruppo idraulico: 2,2 kW

• Pompa di lubrificazione: 0,018 kW

• Pompa del refrigerante: 0,25 kW (scarico trucioli laterale) / 0,8 kW (scarico trucioli posteriore)

• Tensione di alimentazione (manuale): 200 V

• Tensioni del trasformatore: 220 / 240 / 380 / 415 / 440 / 480 V

• Frequenza: 50/60 Hz

• Grado di protezione dell’armadio elettrico: IEC IP54
