OMC - PPC/eIT-OTH-OMC-2015-00001

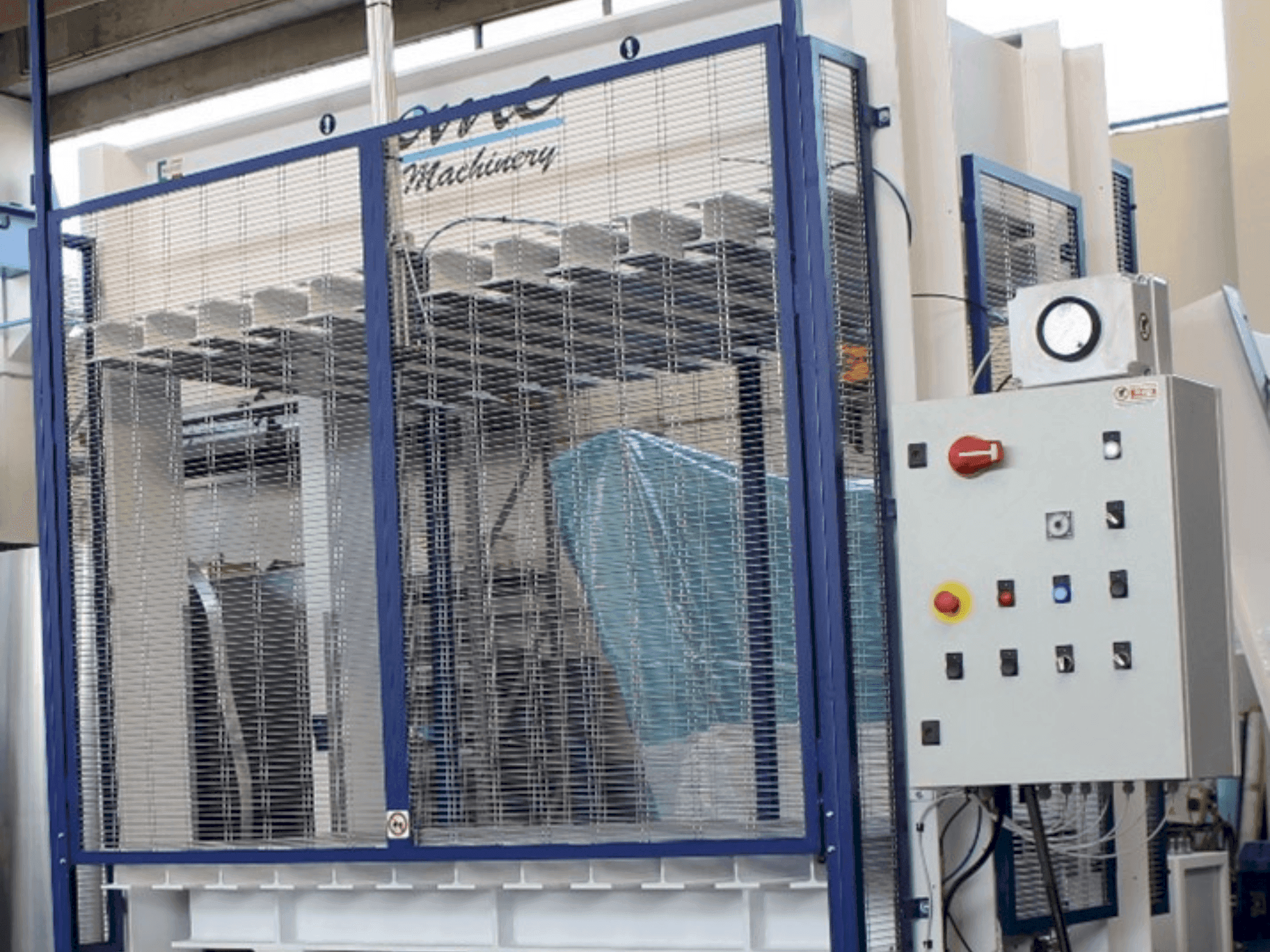

Pressa piegatrice modello PPC/e 120 tonnellate 2000x1400 mm Predisposta per tecnologia ad alta frequenza CARATTERISTICHE TECNICHE Dimensioni piastre 2000x1400 mm Piastre Predisposta per tecnologia ad alta frequenza Supporti per stampi Inclusi per 2 scomparti (stampi non inclusi) Cilindri di pressatura N° 6 cilindri Ø 85 mm Corsa 650 mm Apertura 1200 mm Tipo di corsa Piastra motrice: inferiore (dal basso verso l’alto) Spinta totale 120 tonnellate Pressione specifica 4,28 kg/cm² Quadro di comando Quadro standard; quadro elettrico con doppio pulsante e manometro regolabile con recupero della pressione. Apertura Automatica con timer Alimentazione 400 V, 50 Hz, trifase Dispositivi di sicurezza - Pulsante di emergenza - Comando a due mani - Protezione manuale a ghigliottina sulla chiusura frontale - Reti di protezione metalliche sui lati - Foglio di alluminio collegato al generatore Normativa Norme CE Struttura della pressa La struttura della pressa è costituita da travi in S275JR assemblate e saldate tra loro. La struttura sia della piastra fissa che di quella mobile è costituita da travi in S275JR assemblate e saldate tra loro. La pressa è dotata di un sistema di guida a pignone e cremagliera per garantire un movimento perfettamente parallelo durante la chiusura/apertura delle piastre. Sistema idraulico • il sistema idraulico è costituito da un'unità a doppio stadio con pompa sommersa per ridurre il rumore e lubrificare le parti rotanti. • pompa di chiusura/apertura rapida (portata elevata - bassa pressione), pompa di pressatura (portata ridotta - alta pressione). • motore elettrico • l’unità idraulica è dotata delle seguenti valvole di controllo/sicurezza, installate sul serbatoio: - valvola di massima pressione per impedire che si raggiunga una pressione troppo elevata nell’ impianto idraulico in caso di guasto al sistema di controllo elettrico o elettronico - valvola di mantenimento della pressione (valvola di ritenuta) - valvola di scarico a bassa pressione (valvola di pre-scarico). Evita pericolosi urti del pistone all’interno dell’impianto - solenoide di controllo dello scarico dell’olio Quadro di comando e impianto elettrico Il quadro di comando principale è dotato di interruttori per il controllo dei parametri di pressatura: - manometri di regolazione della pressione di lavoro con sistema automatico di recupero della pressione - interruttore generale di accensione/spegnimento - timer per l’apertura automatica con relativo interruttore che consente l’apertura automatica o manuale della piastra dopo il ciclo di lavoro. Sistema di protezione - Protezione a ghigliottina con chiusura manuale sulla parte anteriore - Reti di protezione metalliche sui lati - Foglio di alluminio collegato al generatore
